2LV/2L1/2L2/2MS/2MT
2-1-10

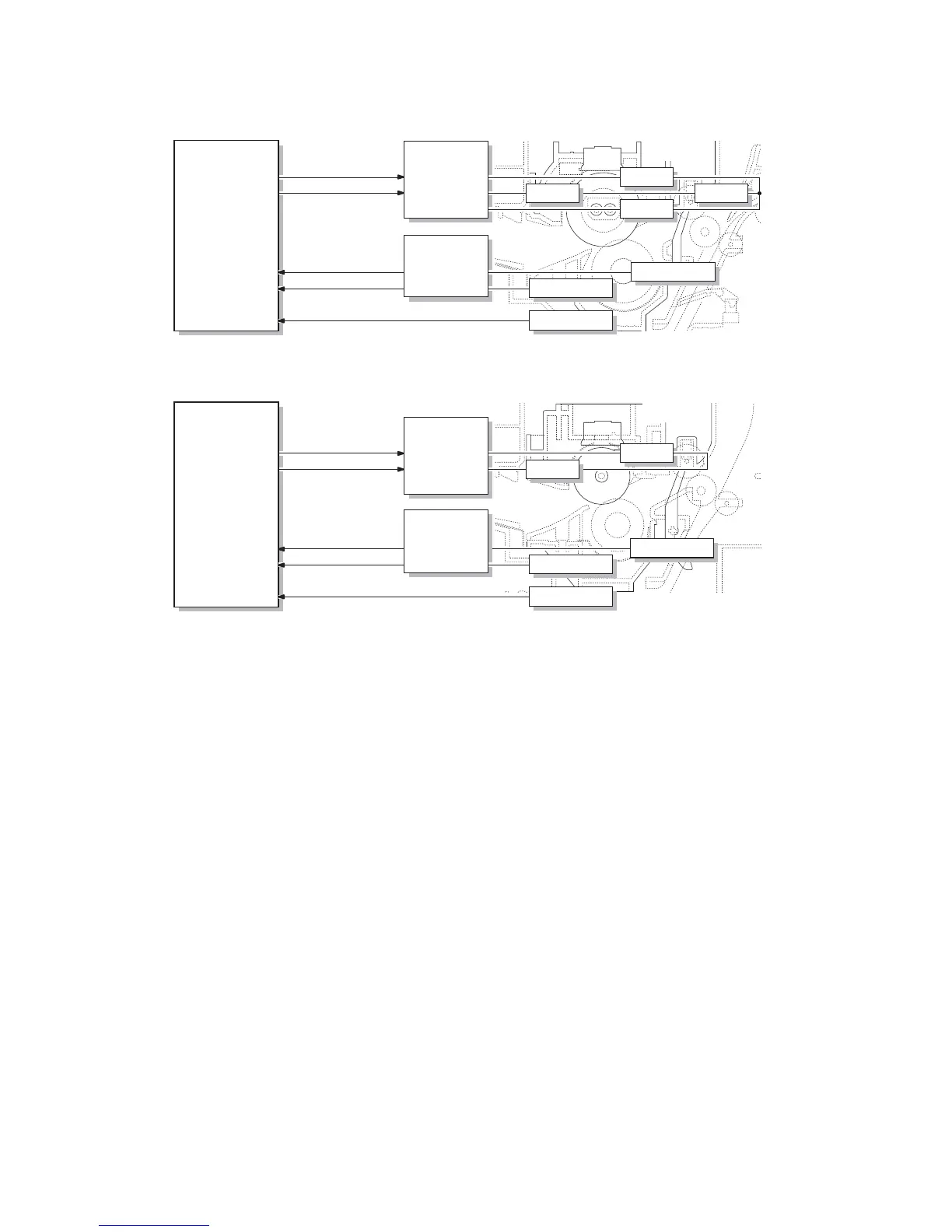

Figure 2-1-18 Fuser section block diagram
YC1-1
YC1-2
YC21-1
YC21-2
YC26-3
HEAT2REM
HEAT1REM
TH2
TH1
EXTSENSN
PSPWB
YC2-1
YC2-2
YC2-3
YC2-2
FUH1
FUH2
FUTS1 FUTS2
YC1-2
EPWB
Fuser unit
YC1-1
YC1-2
YC21-2
YC21-1
YC26-3
HEAT2REM
HEAT1REM
TH1
EXTSENSN
PSPWB
YC2-1
YC2-2
FUTHRPWB
FUTHRPWB
FUH1
FUTS1
YC1-2
FUTH2
FUTH1
ES
FUTH1
ES
EPWB
Fuser unit
(60/50/45 ppm model)
(40 ppm model)
TH2
YC2-2 FUTH2
