12XT ENCEINTE COAXIALE
manuel d’utilisation
VERSION 1.2
12XT_UM_ML_1.2
www.l-acoustics.com
10 fr
Toujours vérifier que le réglage de l’enceinte 12XT (ACTIF ou PASSIF)
est en adéquation avec le preset chargé dans le contrôleur amplifié LA4.
Une inversion entre les réglages ACTIFS et PASSIFS peut définitivement détériorer
les transducteurs de l’enceinte. Aucune garantie ne sera appliquée en cas d’inversion.
L’enceinte 12XT est équipée de deux connecteurs Speakon
®
NL4 câblés en parallèle pour la reprise d’une autre
enceinte 12XT en parallèle via l’un des câbles L-ACOUSTICS
®
SP.7, SP10, ou SP25.
Ces mêmes câbles son recommandés pour raccorder l’enceinte 12XT au contrôleur amplifié LA4 (Figure 5).
Connecter au maximum une enceinte 12XT PASSIVE par canal d’amplification du LA4.
Connecter au maximum deux enceintes 12XT ACTIVES
à chaque canal d’amplification 1 et 3 du LA4.
La norme de câblage utilisée par L-ACOUSTICS
®
est la suivante :
Repérages sur connecteur
Speakon
®
Raccordement aux transducteurs
(12XT PASSIVE)
Raccordement aux transducteurs
(12XT ACTIVE)
1+ IN + LF +
1- IN - LF -
2+ Non Connecté HF +
2- Non Connecté HF -

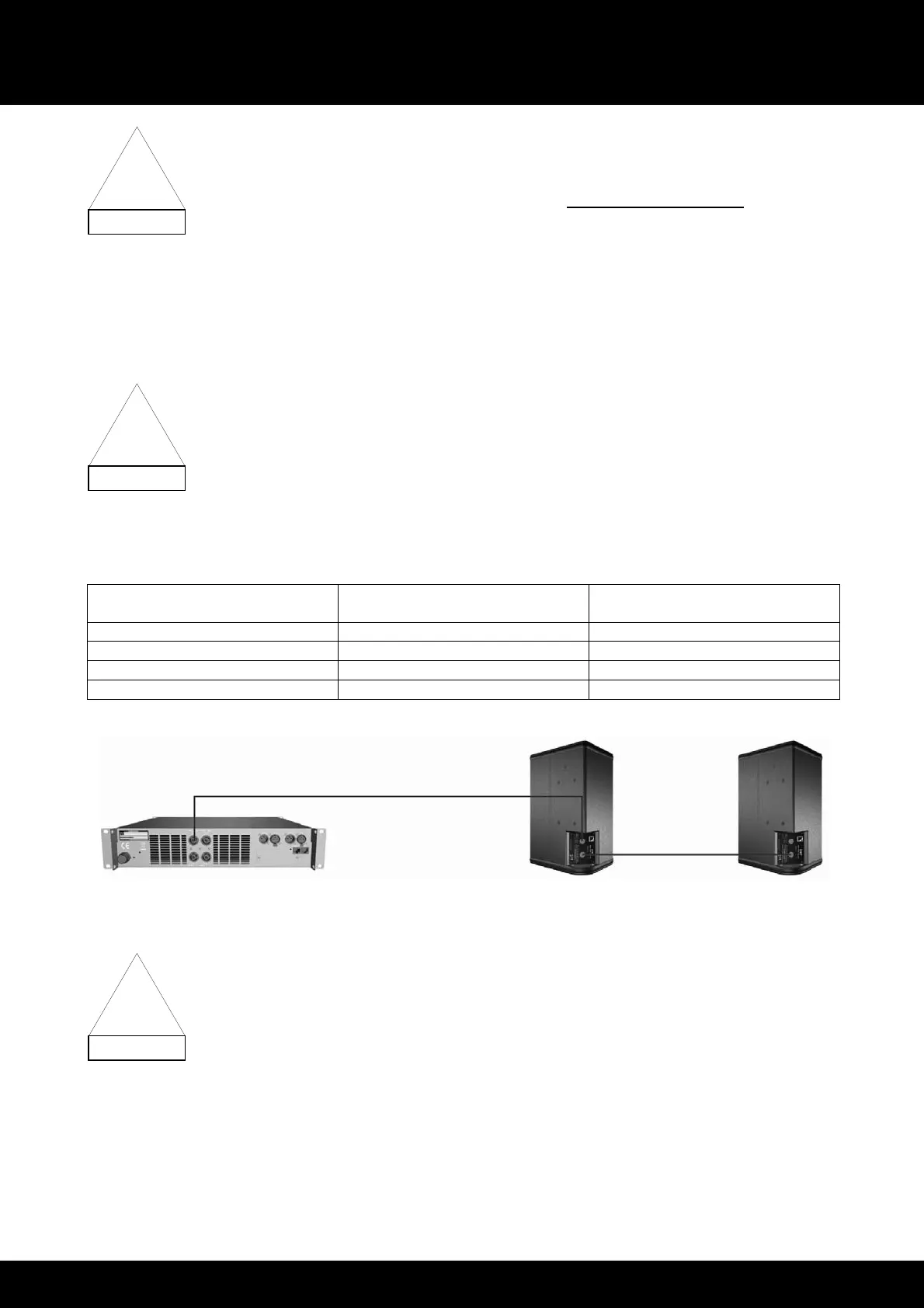

Figure 5 : Connexion de deux enceintes 12XT ACTIVES en parallèle au canal 1 d’un contrôleur LA4
Pour des raisons de performances et de sécurité, utiliser uniquement des câbles d’enceintes en
cuivre totalement isolés.
Pour conserver un facteur d’amortissement suffisamment élevé il est préférable d’utiliser des câbles
aussi courts que possible, et d’une section offrant une faible résistance par unité de longueur.
SP.7, SP10, ou SP25
SP.7,
SP10,
ou SP25
!
