6 INSTALLATION
6.1 Accrochage et posage de l’enceinte 12XT
Le dispositif d’accrochage et la structure externe de l’enceinte 12XT (Figure 3) autorisent de multiples configurations dont :
• L’accrochage à un mur ou un plafond par l’étrier L-ACOUSTICS
®
ETR12.*
• L’accrochage à un mur ou un plafond par la fixation OMNIMOUNT
®
SÉRIE 120.0 (4 inserts M8).*
• Le levage par l’accessoire de levage L-ACOUSTICS
®
XTLIFTBAR.*
• Le posage sur pied par une des deux embases de 35 mm/1.38 in. intégrées.
• Le posage au sol avec un angle d’inclinaison de 30° ou 60° par rapport à la verticale.
* Un insert de sécurité diamètre M8 est prévu sur la face arrière de l’enceinte pour l’adjonction d’un anneau de levage.
Note : La notation ‘’M8’’ fait référence au standard Européen (consulter une documentation externe appropriée).
Se reporter au document ‘‘XT et P – Procédures d’accrochage’’ afin de connaître les consignes
et procédures de posage et de levage spécifiques à la gamme XT.
6.2 Connexion des enceintes
L’enceinte 12XT est pilotée et amplifiée par le contrôleur amplifié dédié L-ACOUSTICS
®
LA4. Chaque canal
d’amplification du LA4 peut alimenter une enceinte 12XT PASSIVE. Les canaux d’amplification 1 et 3 peuvent
alimenter un ou deux (en parallèle) enceintes 12XT ACTIVES. Pour plus de détail, prière de se référer au document
‘‘LA4 - Manuel d’utilisation’’ téléchargeable du site internet www.l-acoustics.com
.
Le réglage ACTIF ou PASSIF s’effectue par un commutateur situé dans la poignée côté logo de
l’enceinte. L’enceinte 12XT est ACTIVE quand la marque blanche du commutateur est visible à
travers la poignée (Figure 4a). L’enceinte 12XT est PASSIVE quand la marque blanche est invisible
(Figure 4b).
Pour sélectionner le réglage ACTIF ou PASSIF :
1. Rouler les deux bandes élastomères à l’extérieur de la grille.
2. Ôter les vis de fixation de la grille.
3. Ôter la grille.
4. Tourner le commutateur dans la position adéquate (sens des aiguilles d’une montre =
PASSIF ou sens inverse des aiguilles d’une montre =ACTIF).
Note: En sortie d’usine l’enceinte 12XT est ACTIVE.
5. Suivre les étapes 1 à 3 dans l’ordre inverse pour remettre la grille en place.

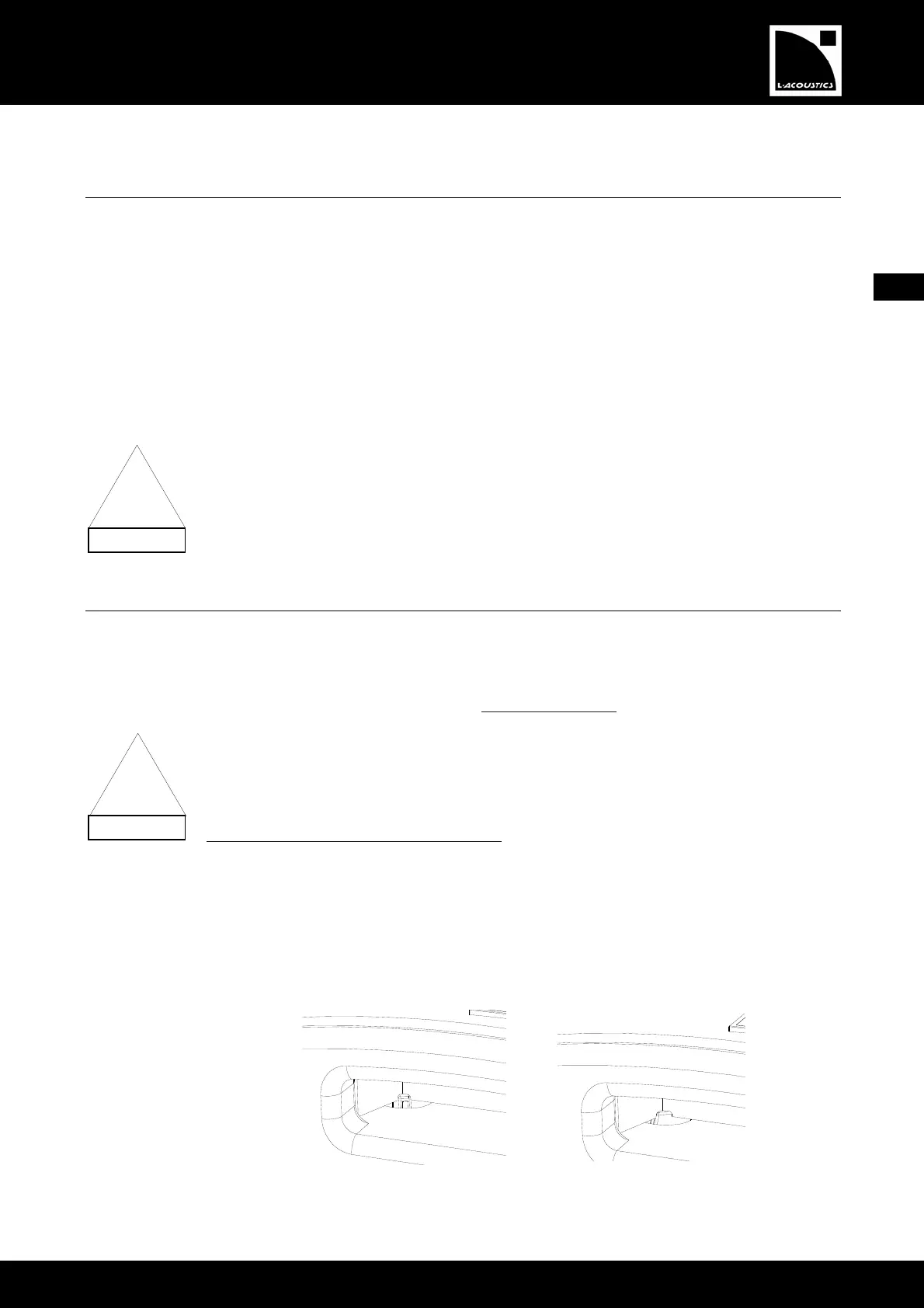

(a) Réglage ACTIF (b) Réglage PASSIF
Figure 4 :
Les positions ACTIVE/PASSIVE du commutateur (visible depuis la poignée côté logo)
!
