7.2.1.1 Raccordement de l’enceinte 12XT PASSIVE au LA4
Chaque enceinte 12XT PASSIVE est raccordée à un canal d’amplification du contrôleur amplifié LA4, successivement de
1 à 4. Un seul contrôleur amplifié LA4 peut ainsi piloter jusqu’à 4 enceintes 12XT PASSIVES (Figure 6).
Note : Les ressources du système sont optimisées pour quatre 12XT PASSIVES par LA4.

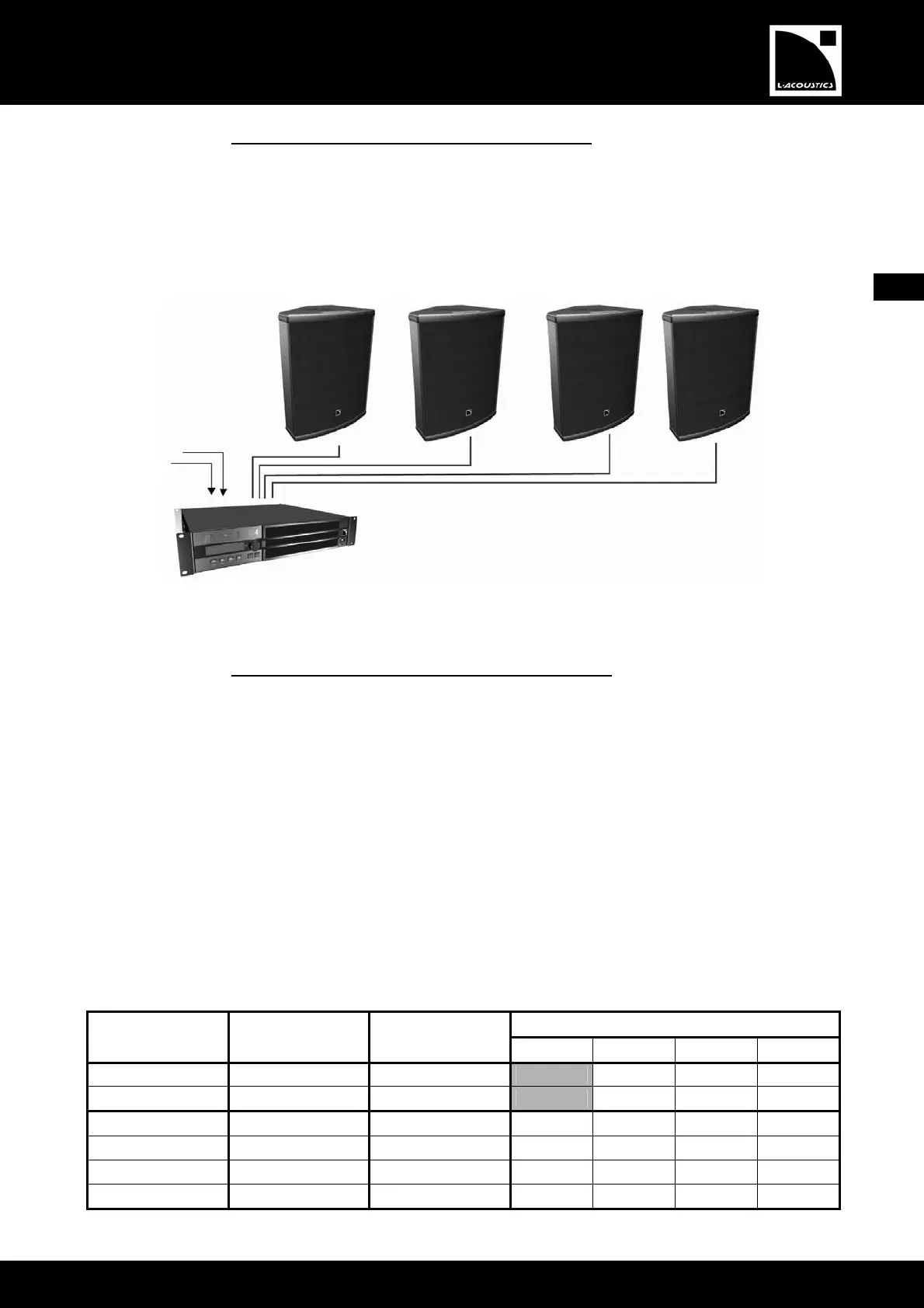

Figure 6 : Quatre enceintes 12XT PASSIVES connectées à un contrôleur amplifié LA4
7.2.1.2 Les presets [12XTP_FR], [12XTP_FI], et [12XTP_MO]
Le preset [12XTP_FR] établit une préaccentuation en basses et hautes fréquences (applications de façade).
Le preset [12XTP_FI] établit un contour nominalement plat en champ libre (applications de renfort de voix, musique
classique, ou renfort distribué).
Le preset [12XTP_MO] établit un contour nominalement plat en espace semi-infini (retour de scène, accrochage à un
mur ou un plafond).
Dans le menu de l’interface utilisateur du contrôleur LA4 sélectionner LOAD PRESET puis le preset désiré. Se reporter
au document ‘‘LA4 - Manuel d’utilisation’’ pour les instructions complémentaires. Les presets sont également
accessibles par l’application LA NETWORK MANAGER (se reporter au document ‘‘LA NETWORK MANAGER -
Manuel d’utilisation’’). Les commandes accessibles en mode ‘‘LARGE BANDE’’ et réglage PASSIF sont reportées
dans le tableau suivant :
Tableau 2 : Commandes accessibles en mode ‘‘LARGE BANDE’’ et réglage PASSIF
Commandes accessibles (O) et bloquées (X)
Entrées / Sorties
du LA4
Éléments à
connecter
Affectation
dans le preset*
Mute Gain Délai Polarité
IN A Signal d’entrée A IN_A X O O O
IN B Signal d’entrée B IN_B X O O O
OUT 1 12XT PASSIVE PA_A O O O O
OUT 2 12XT PASSIVE PA_A O O O O
OUT 3 12XT PASSIVE PA_B O O O O
OUT 4 12XT PASSIVE PA_B O O O O
* IN : signal d’entrée. A : canal A. B : canal B. PA : enceinte passive.
OUT 1 (in A)
OUT 2 (in A)
OUT 3 (in B)
OUT 4 (in B)
IN A
IN B
12XT PASSIVES
