12XT ENCEINTE COAXIALE
manuel d’utilisation
VERSION 1.2
12XT_UM_ML_1.2
www.l-acoustics.com
18 fr
Dans le menu de l’interface utilisateur du contrôleur LA4 sélectionner LOAD PRESET puis le preset désiré. Se reporter
au document ‘‘LA4 - Manuel d’utilisation’’ pour les instructions complémentaires. Les presets sont également
accessibles par l’application LA NETWORK MANAGER (se reporter au document ‘‘LA NETWORK MANAGER -
Manuel d’utilisation’’). Les commandes accessibles en mode ‘‘LARGE BANDE’’ et réglage ACTIF sont reportées dans
le tableau suivant :
Tableau 5 : Commandes accessibles en mode ‘‘LARGE BANDE’’ et réglage ACTIF
Commandes accessibles (O) et bloquées (X)
Entrées / Sorties
du LA4
Éléments
à connecter
Affectation
dans le preset*
Mute Gain Délai Polarité
IN A Signal d’entrée A IN_A X O O O
IN B Signal d’entrée B IN_B X O O O
OUT 1 12XT ACTIVE LF_A O X X X
OUT 2 HF_A O X X X
OUT 3 12XT ACTIVE LF_B O X X X
OUT 4 HF_B O X X X
* IN : signal d’entrée. A : canal A. B : canal B. LF : transducteur de grave. HF : transducteur d’aigu.
7.3.2 Le mode “PASSE-HAUT”
Dans le mode ‘‘PASSE-HAUT’’ les enceintes 12XT ACTIVES sont utilisées avec un filtre passe-haut à 100 Hz pour
autoriser le couplage avec les renforts sub-graves dédiés SB118. La bande passante du système est étendue à 32 Hz. La
proportion recommandée est d’une enceinte 12XT ACTIVE pour une enceinte SB118.
7.3.2.1 Raccordement de l’enceinte 12XT ACTIVE au LA4
Les deux premières enceintes 12XT ACTIVES sont raccordées chacune aux sorties 1 et 3 du contrôleur amplifié LA4.
Une enceinte 12XT ACTIVE peut être connectée en parallèle avec chaque première. Un seul contrôleur amplifié LA4
peut ainsi supporter jusqu’à 4 enceintes 12XT ACTIVES (Figure 10).
Note : Les ressources du système sont optimisées pour deux ou quatre 12XT ACTIVES par LA4.

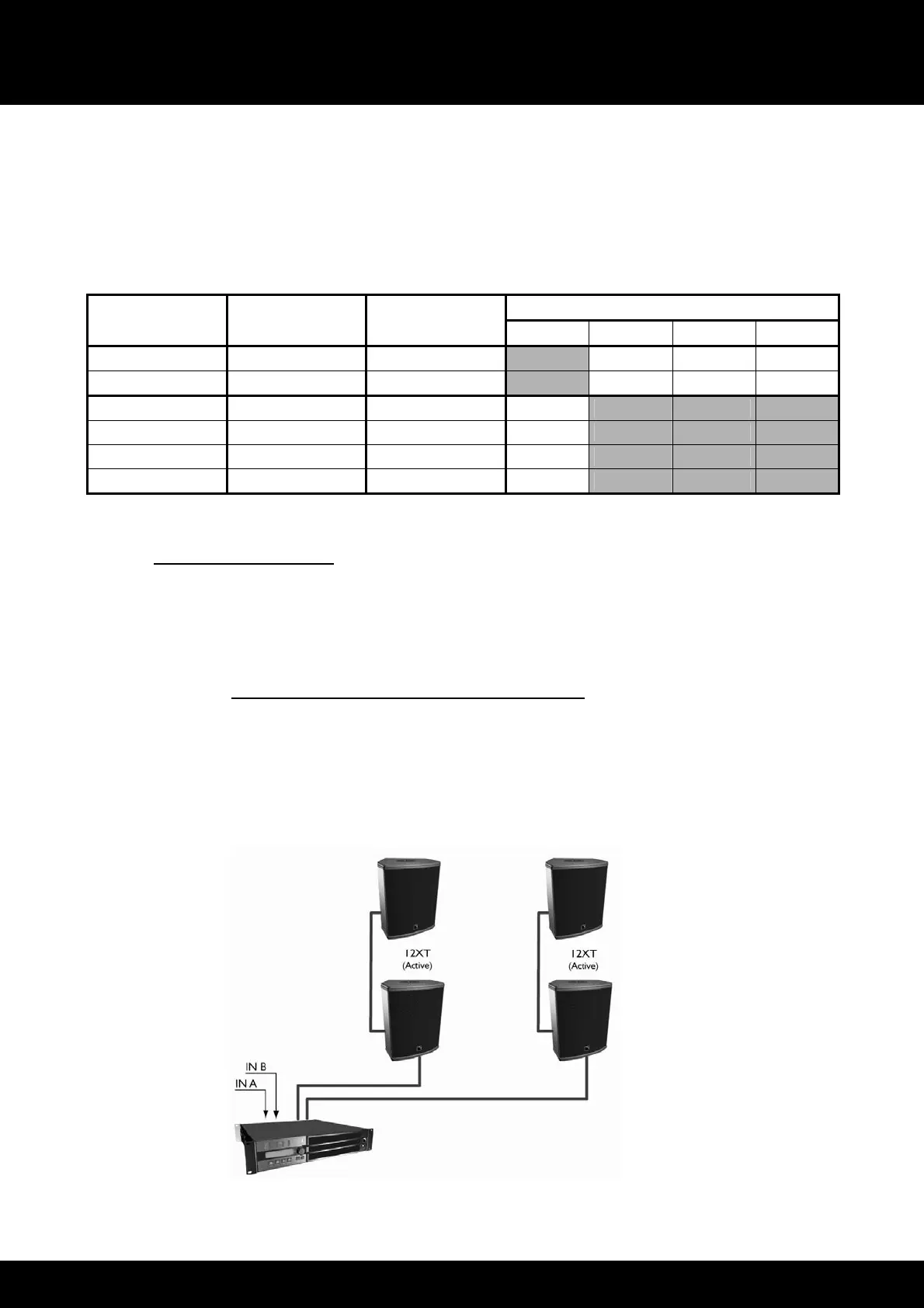

Figure 10 : 4 enceintes 12XT ACTIVES connectées à un contrôleur amplifié LA4
OUT 1 (in A)
OUT 3 (in B)
