7.2.2 Le mode “PASSE-HAUT”
Dans le mode ‘‘PASSE-HAUT’’ les enceintes 12XT PASSIVES sont utilisées avec un filtre passe-haut à 100 Hz pour
autoriser le couplage avec les renforts sub-graves dédiés SB118. La bande passante du système est étendue à 32 Hz.
La proportion recommandée est d’une enceinte 12XT PASSIVE pour une enceinte SB118.
7.2.2.1 Raccordement de l’enceinte 12XT PASSIVE au LA4
Chaque enceinte 12XT PASSIVE est raccordée à un canal d’amplification du contrôleur amplifié LA4, successivement de
1 à 4. Un seul contrôleur amplifié LA4 peut ainsi piloter jusqu’à 4 enceintes 12XT PASSIVES (Figure 7).
Note : Les ressources du système sont optimisées pour 4 enceintes 12XT PASSIVES par LA4.

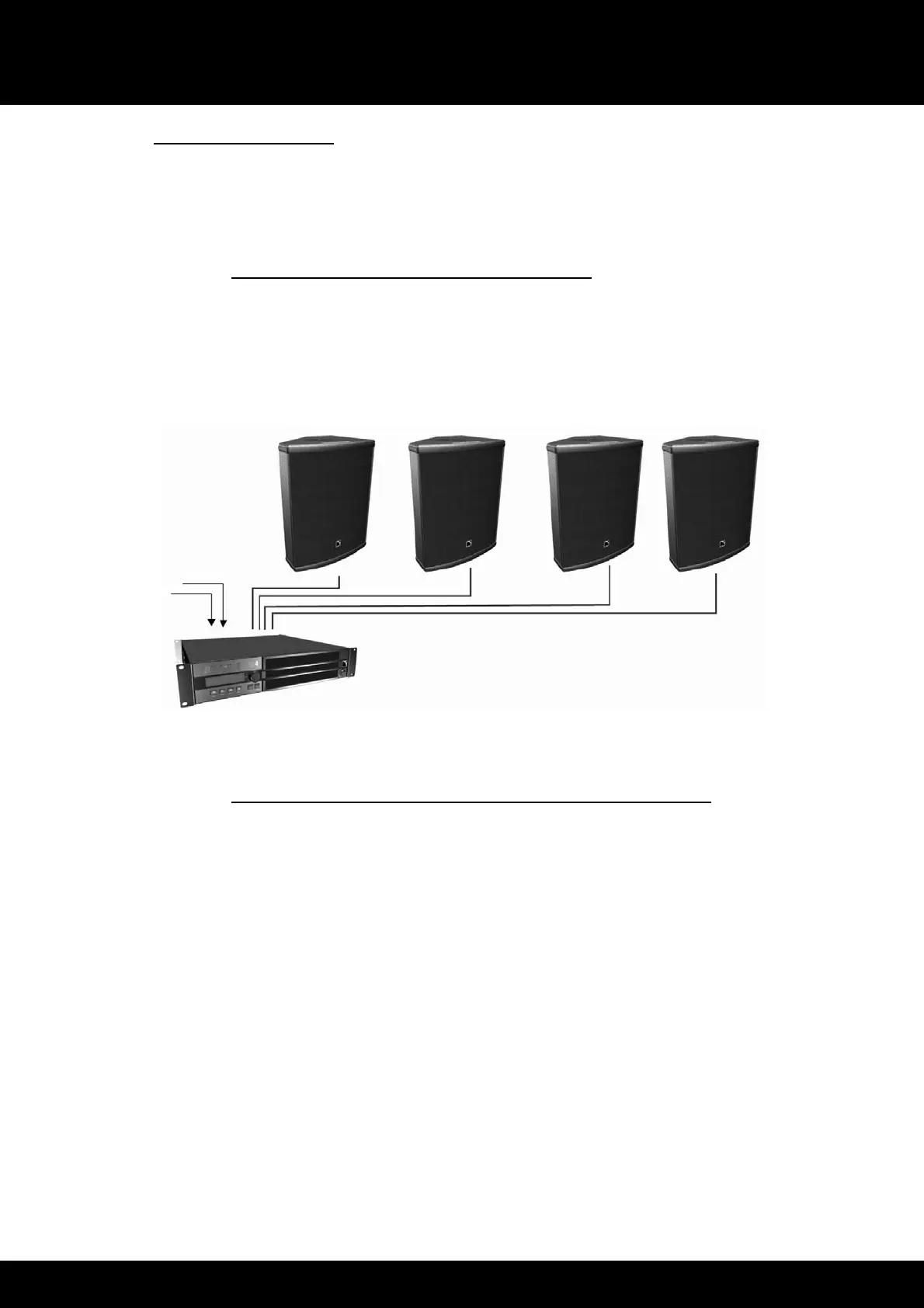

Figure 7 : Quatre enceintes 12XT PASSIVES connectées à un contrôleur amplifié LA4
7.2.2.2 Les presets [12XTP_FR_100], [12XTP_FI_100], et [12XTP_MO_100]
Le preset [12XTP_FR_100] établit une préaccentuation en basses et hautes fréquences (applications de façade) et inclut
un filtre passe-haut à 100 Hz.
Le preset [12XTP_FI_100] établit un contour nominalement plat en champ libre (applications de renfort de voix,
musique classique, ou renfort distribué) et inclut un filtre passe-haut à 100 Hz.
Le preset [12XTP_MO_100] établit un contour nominalement plat en espace semi-infini (retour de scène, accrochage à
un mur ou un plafond) et inclut un filtre passe-haut à 100 Hz.
Dans le menu de l’interface utilisateur du contrôleur LA4 sélectionner LOAD PRESET puis le preset désiré. Se reporter
au document ‘‘LA4 - Manuel d’utilisation’’ pour les instructions complémentaires. Les presets sont également
accessibles par l’application LA NETWORK MANAGER (se reporter au document ‘‘LA NETWORK MANAGER -
Manuel d’utilisation’’). Les commandes accessibles en mode ‘‘PASSE-HAUT’’ et réglage PASSIF sont reportées dans
le tableau suivant :
OUT 1 (in A)
OUT 2 (in A)
OUT 3 (in B)
OUT 4 (in B)
IN A
IN B
12XT PASSIVES
