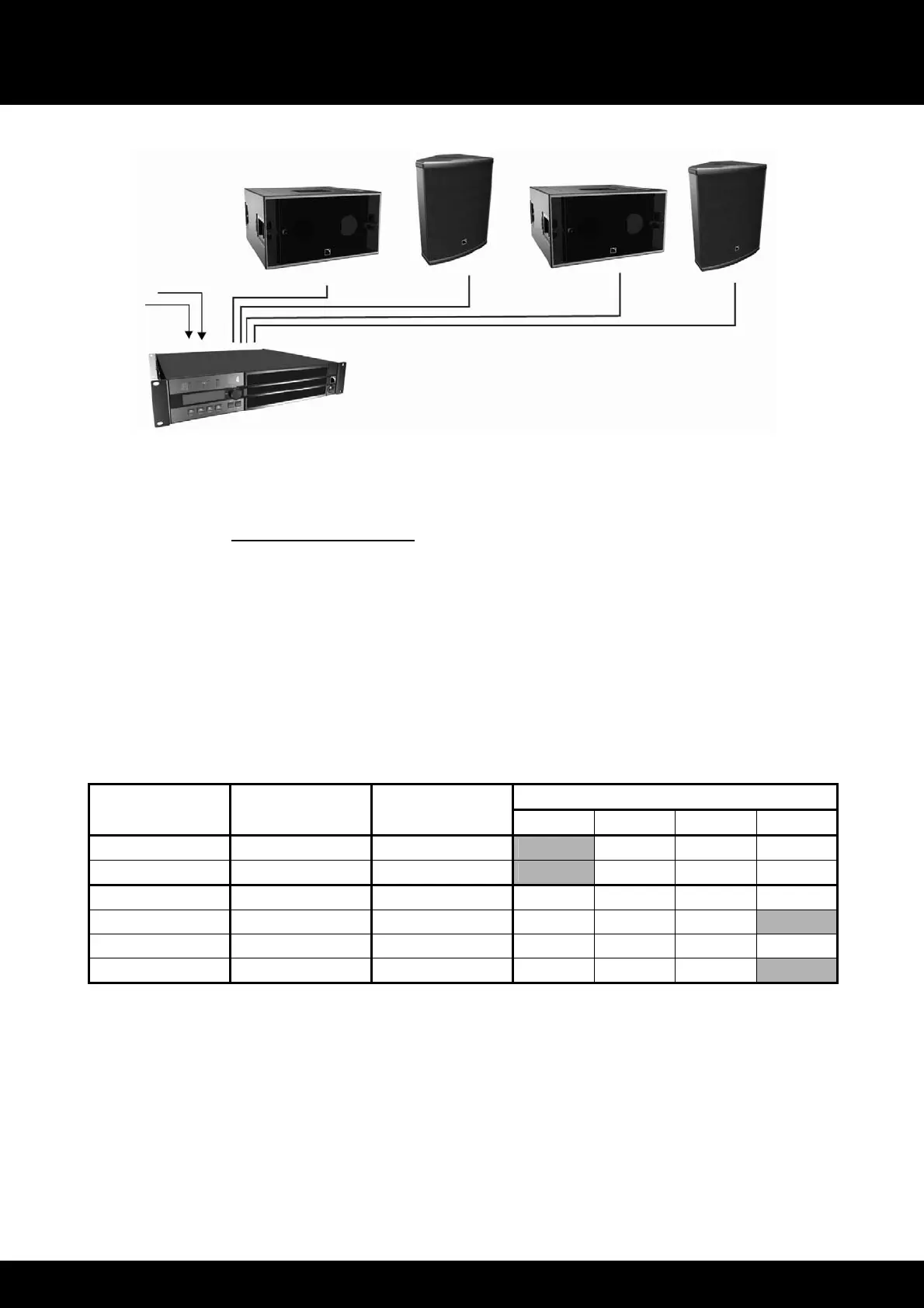

Figure 8 : Deux enceintes 12XT PASSIVES et deux SB118 raccordées au contrôleur LA4
7.2.3.2 Le preset [12XTP_SB118]
Le preset [12XTP_SB118] établit une préaccentuation en hautes fréquences (applications de façade). Le raccordement
entre les sections graves et médiums se situe à 100 Hz.
Dans le menu de l’interface utilisateur du contrôleur LA4 sélectionner LOAD PRESET puis le preset désiré. Se reporter
au document ‘‘LA4 - Manuel d’utilisation’’ pour les instructions complémentaires. Les presets sont également
accessibles par l’application LA NETWORK MANAGER (se reporter au document ‘‘LA NETWORK MANAGER -
Manuel d’utilisation’’). Les commandes accessibles en mode ‘‘HYBRIDE’’ et réglage PASSIF sont reportées dans le
tableau suivant :
Tableau 4 : Commandes accessibles en mode ‘‘HYBRIDE’’ et réglage PASSIF
Commandes accessibles (O) et bloquées (X)
Entrées / Sorties
du LA4
Éléments
à connecter
Affectation
dans le preset*
Mute Gain Délai Polarité
IN A Signal d’entrée A IN_A X O O O
IN B Signal d’entrée B IN_B X O O O
OUT 1 Enceinte SB118 SB_A O O O O
OUT 2 12XT PASSIVE PA_A O O O X
OUT 3 Enceinte SB118 SB_B O O O O
OUT 4 12XT PASSIVE PA_B O O O X
* IN : signal d’entrée. A : canal A. B : canal B. SB : enceinte sub-grave. PA : enceinte passive.
OUT 1 (in A)
OUT 2 (in A)
OUT 3 (in B)
OUT 4 (in B)
IN A
IN B
12XT PASSIVE
SB118
SB118
12XT PASSIVE
