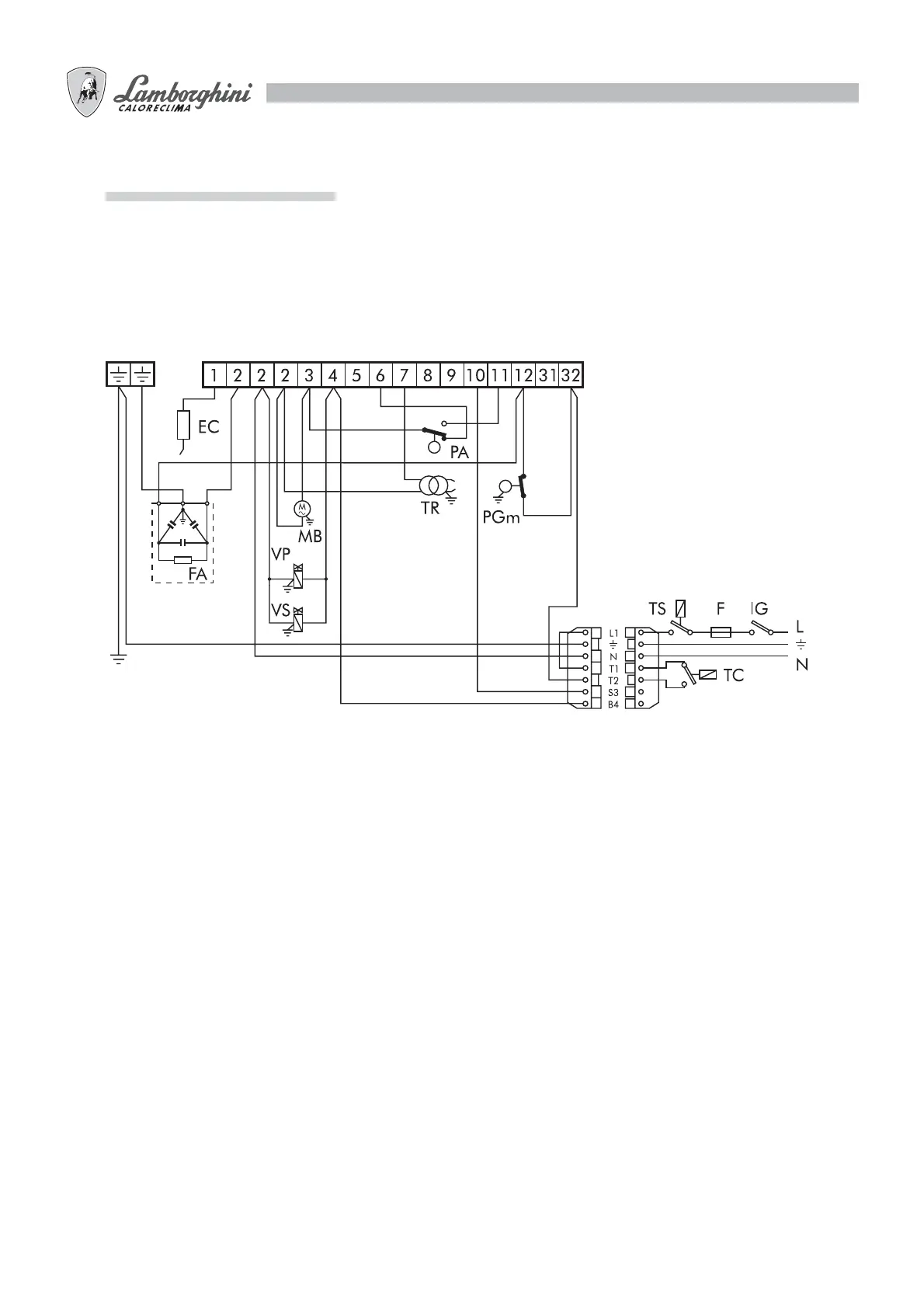

COLLEGAMENTI ELETTRICI
I collegamenti da effettuare a cura dell’installatore sono:
- linea di alimentazione
- linea termostatica
- eventuale lampada di blocco al morsetto S3
- eventuale contaore al morsetto B4
MPE
Linea alimentazione
230V-50Hz
Legenda
EC Elettrodo di controllo
F Fusibile
FA Filtro antidisturbo
IG Interruttore generale
MB Motore bruciatore
MPE Morsettiera apparecchiatura
PA Pressostato aria
PGm Pressostato gas minimo
TC Termostato caldaia
TR Trasformatore di accensione
TS Termostato di sicurezza
VP Valvola principale di sicurezza
VS 2° Valvola di sicurezza
N.B. È necessario osservare scrupolosamente la buona norma che indica il collegamento di massimo due cavi
per morsetto.
Attenzione:
- non scambiare il neutro con la fase
- eseguire il collegamento ad un efficace impianto di terra
- la linea di alimentazione elettrica al bruciatore deve essere provvista di un interruttore omnipolare con apertura tra I
contatti di almeno 3 mm
- il collegamento della terra alla morsettiera del bruciatore deve essere eseguito con un cavo più lungo di almeno 20 mm
rispetto ai cavi delle fasi e del neutro
- rispettare le norme della buona tecnica ed osservare scrupolosamente le norme locali vigenti.
