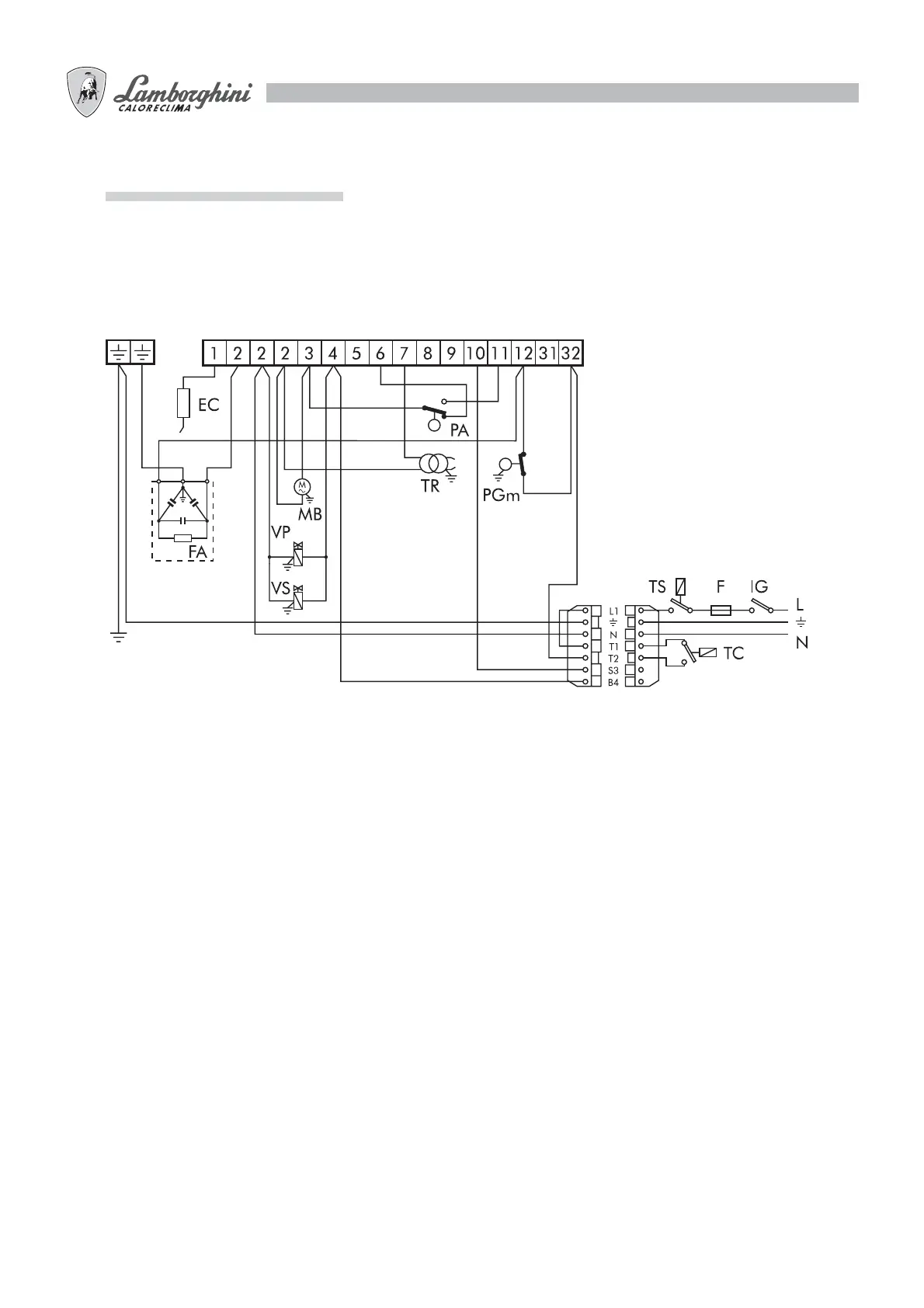

CONEXIONES ELÉCTRICAS
Las conexiones eléctricas que tiene que realizar el instalador son:
- la línea de alimentación
- la línea termostática
- la lámpara de bloqueo (si la hubiera) al borne S3
- el cuenta horas (si lo hubiera) al borne B4
MPE
Línea de alimentación
230V-50Hz
Descripción
EC Electrodo de control
F Fusible
FA Filtro antiparasitario
IG Interruptor general
MB Motor quemador
MPE
Regleta de bornes caja de control
PA Presostato aire
PGm Presostato gas mínimo
TC Termostato caldera
TR Transformador de encendido
TS Termostato de seguridad
VP Válvula principal
VS Válvula de seguridad
NOTA: Hay que respetar escrupulosamente la buena norma que indica la conexión de dos cables por bornes como
mucho.
Atención:
- no intercambiar el neutro con la fase
- Conecte a una toma de tierra eficaz.
- La línea de alimentación eléctrica al quemador debe estar dotada de interruptor omnipolar con apertura mínima entre
contactos de 3 mm.
- La conexión de la toma de tierra al tablero de bornes debe realizarse con un cable por lo menos 20 mm más largo que
los cables de las fases y del neutro.
- respetar las normas de la buena técnica y observar minuciosamente las normas locales vigentes.
