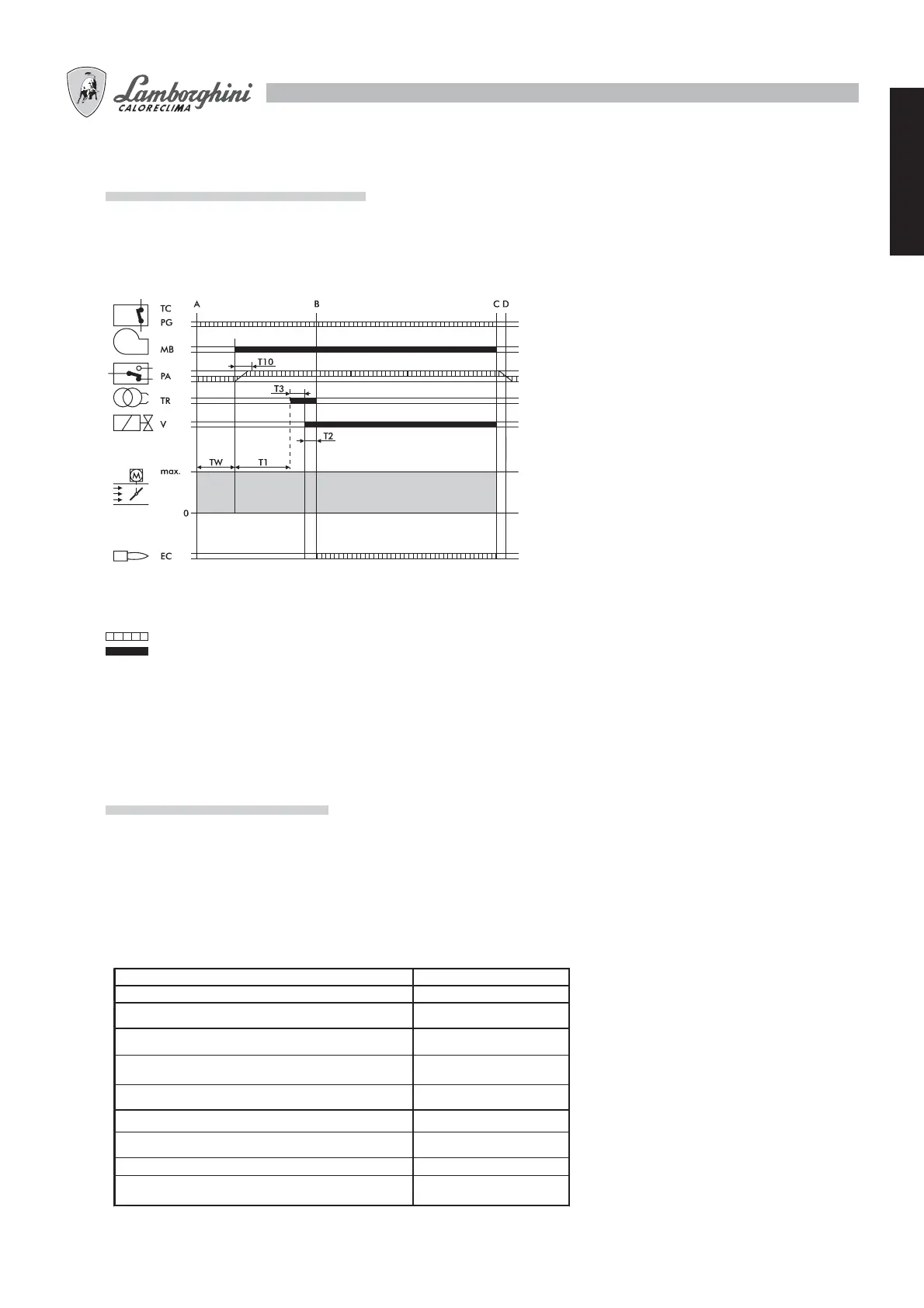

CICLO DI FUNZIONAMENTO
ARIA
TW Inizia alla chiusura della linea termostatica
e del PG. Il PA deve essere in posizione di
riposo. È il tempo di attesa e di autoverifica
e dura 2,5 sec.
T10 Inizia con l’avviamento del motore e con la
fase di preventilazione: dura 5 sec., entro
i quali il pressostato aria PA deve dare il
consenso.
T1 È il tempo di preventilazione, che dura 30
sec. minimo, terminando con l’entrata in
funzione del trasformatore.
T3 È il tempo che rappresenta la fase di
preaccensione: termina con l’apertura della
valvola del gas. Dura 2 sec.
T2 È il tempo di sicurezza, entro il quale si
deve avere segnale di fiamma all’elettrodo
EC. Dura 3 sec.
Segnali necessari in ingresso
Segnali in uscita
A Inizio avviamento
B Presenza di fiamma
B-C Funzionamento
C Arresto di regolazione
C-D Chiusura serranda + postventilazione
TC-PG Linea termostati/pressostato gas
MB Motore bruciatore
PA Pressostato aria
TR Trasformatore accensione
V Valvola gas
EC Elettrodo di controllo
APPARECCHIATURA LME
Il pulsante di sblocco dell’apparecchiatura è l’elemento principale per poter accedere a tutte le funzioni di diagnostica
(attivazione e disattivazione), oltre a sbloccare il dispositivo di comando e controllo.
Il pulsante di sblocco è corredato di un led multicolore che da l’indicazione dello stato del dispositivo di comando e controllo
sia durante il funzionamento che durante la funzione di diagnostica.
INDICAZIONI DELLO STATO DELL’APPARECCHIATURA
Tabella di riepilogo
Condizione Sequenza colori
Condizioni di attesa, altri stati intermedi Nessuna luce
Fase di accensione Giallo intermittente
Funzionamento corretto Verde
Funzionamento non corretto, intesità di corrente
rilevatore fiamma inferiori al minimo ammesso
Ve rde intermi ttente
Diminuzione tensione di alim entazione Giallo rosso alternati
Condizione di blocco bruciatore Rosso
Segnalazione guasto vedere tabella Rosso intermittente
Luce parassita prima dell’ accensione del bruciatore Verde rosso alternati
Lampeggìo veloce per diagnostica Rosso lampeggiante
rapido
