- 65 -
DEUTSCH

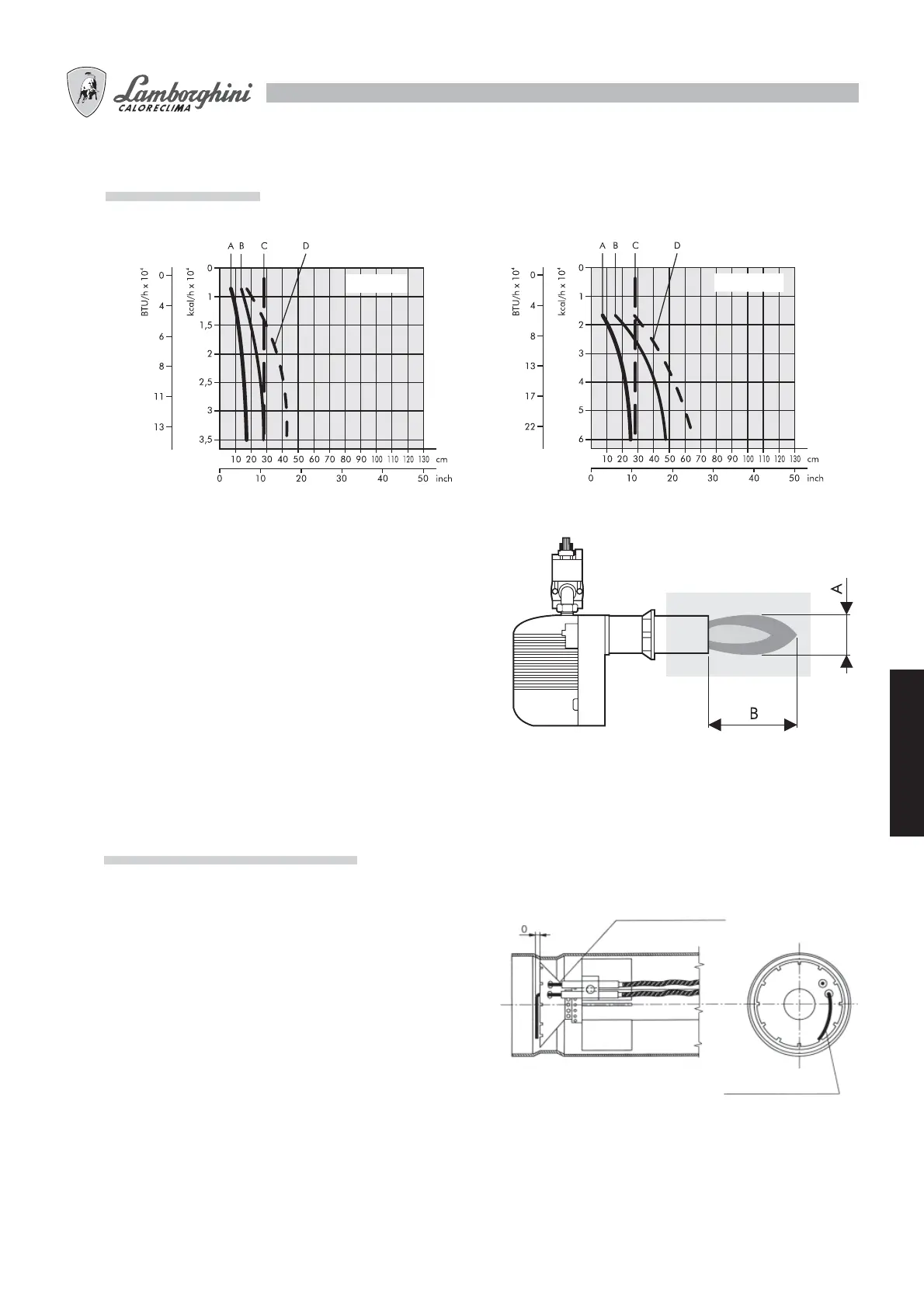

FLAMMENMASSE
Bei den Maßen handelt es sich um Richtwerte. Sie werden
beeinflußt durch:
- Luftüberschuß;
- Form der Brennkammer;
- Entwicklung des Abgasstroms im Kessel (direkt/
Umkehr);
- Druck in der Brennkammer.
A Flammendurchmesser
B Flammenlänge
C Durchmesser des Testrohrs
D Länge des Testrohrs
EM 6N ST-E
EM 3 ST-E
POSITION DER ELEKTRODEN
Vorgesehen ist eine Zündelektrode und eine
Überwachungselektrode, die unter Beachtung der in der
untenstehenden Abbildung aufgeführten Angaben zu positio-
nieren sind.
ACHTUNG: Die Zünd- und Überwachungselektroden dür-
fen keinesfalls die Stauscheibe, das Flammrohr oder ande-
re Metallteile berühren, da sie sonst ihre Funktion verlieren
und somit den Betrieb des Brenners gefährden würden.
Die korrekte Position der Elektroden sollte nach jedem Eingriff
am Brennerkopf überprüft werden.
Zündelektrode mit
Ablenkdraht
Überwachungselektrode
