GASDRUCK-/GASDURCHSATZKURVEN
Angegeben wird der Gasdruck in mbar (an den Punkten Pi und Pt der Gasrampe), der zum Erzielen eines bestimmten
Durchsatzes in m
3
/h erforderlich ist. Der Druck wird bei laufendem Brenner gemessen und versteht sich bei Brennkammer
mit 0 mbar. Wenn die Brennkammer unter Druck steht, entspricht der erforderliche Gasdruck dem im Diagramm angege-
benen Wert plus dem Druckwert in der Brennkammer.

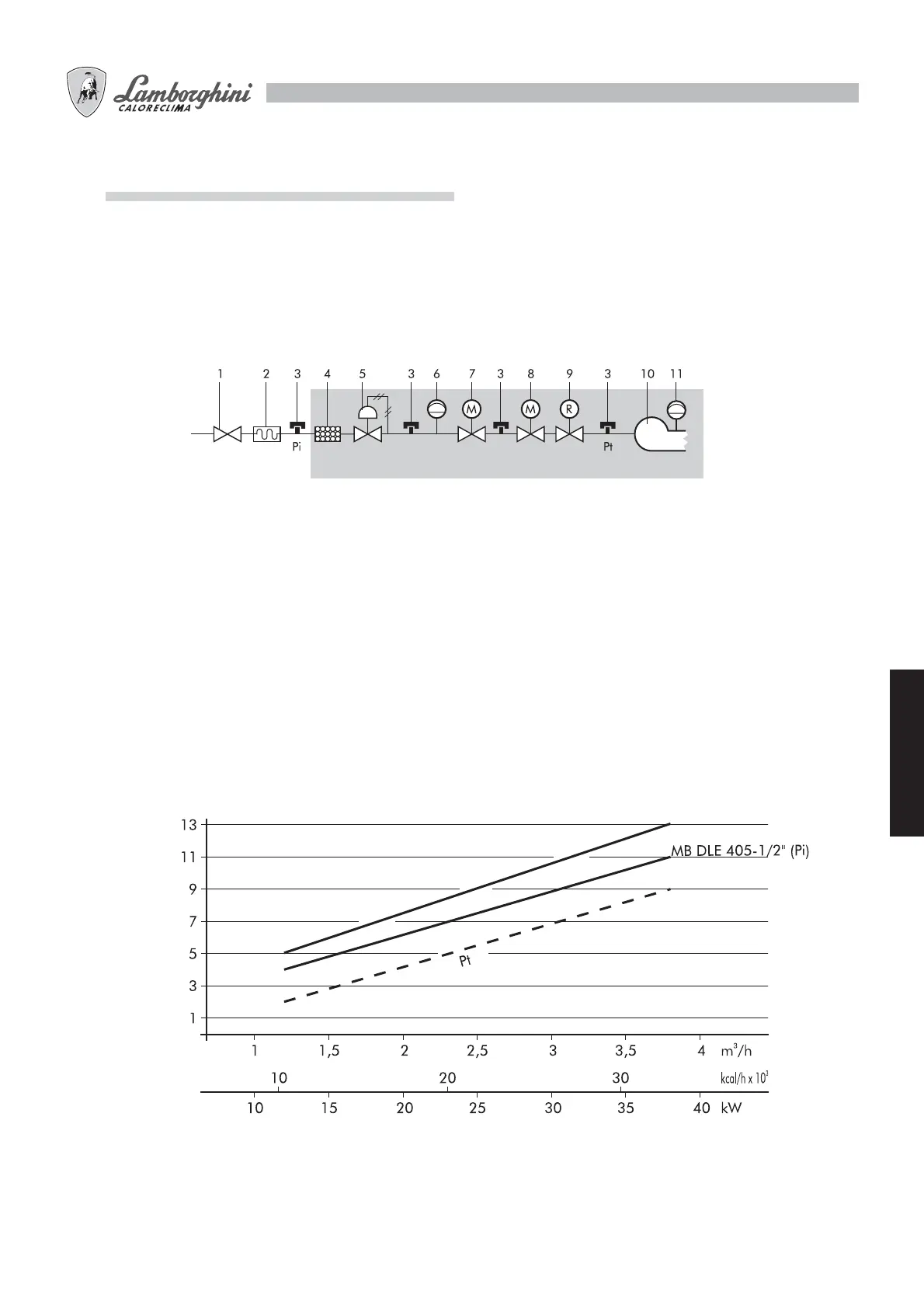

BASISRAMPE
Erläuterung
1 Absperrhahn mit Dichtheitsgarantie bei 1 bar und
Gasdruckabfall 0,5 mbar.
2 Vibrationsdämpfende Verbindung
3 Gasdruckentnahme zur Druckmessung
4 Gasfilter
5 Gasdruckregler
6 Kontrollorgan Mindestgasdruck (Druckwächter)
7
Sicherheitsmagnetventil Klasse A. Schließzeit Tc 1 sec
8 Sicherheitsmagnetventil Klasse A. Schließzeit Tc 1
sec. Startleistung zwischen 10% und 40% der nominel-
len Wärmeleistung.
9 Regulierungsorgan für Gasdurchsatz, normalerweise in
Magnetventil 7 oder 8 eingebaut.
10 Brennerkopf
11 Kontrollorgan Mindestluftdruck (Druckwächter)
EM 3 ST-E
GB-E 055-1/2" (Pi)
Wärmeleistung
Gefällverluste (mbar)
