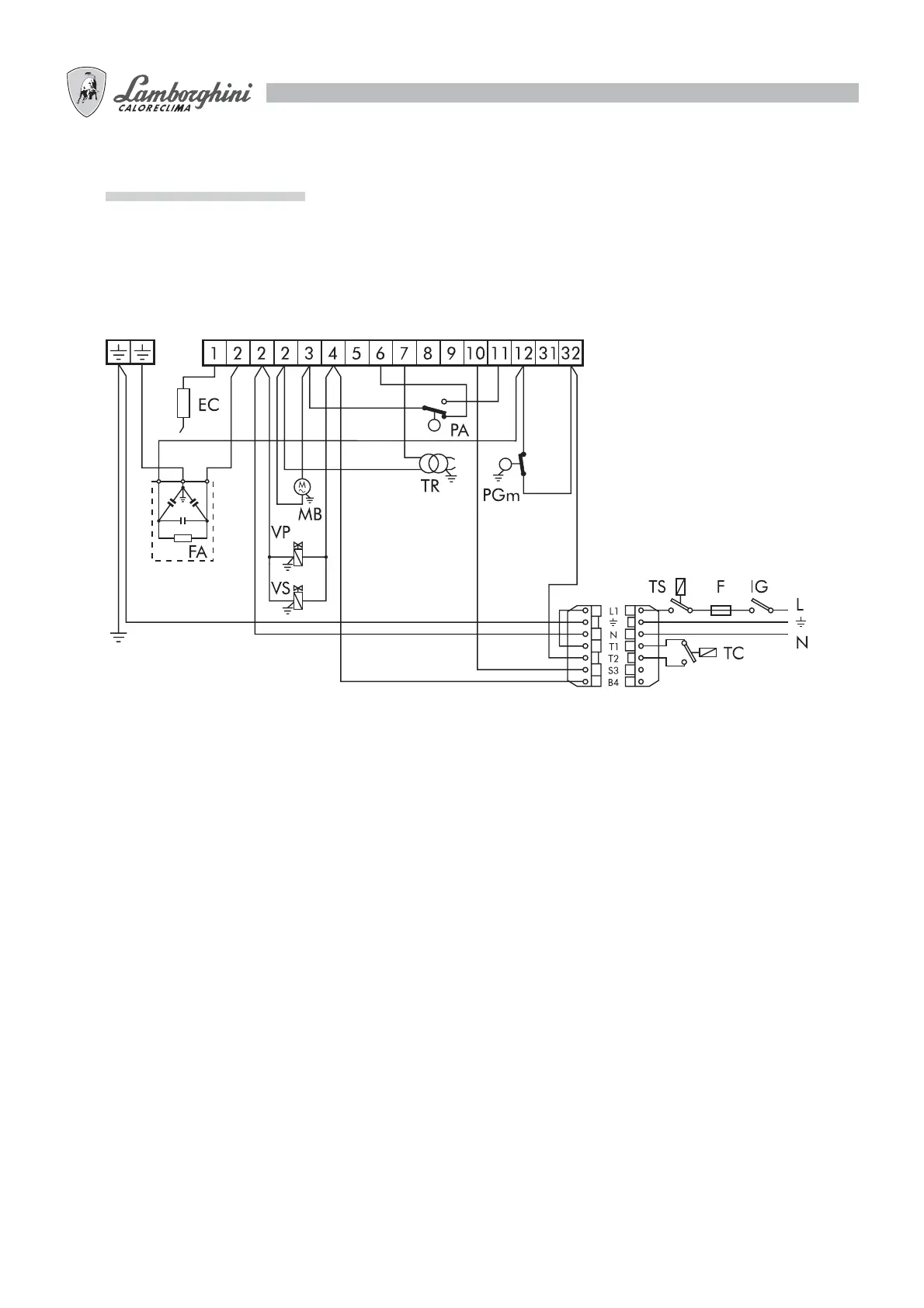

ELEKTROANSCHLÜSSE
Folgende Anschlüsse sind vom Installateur herzustellen:
- Versorgungsleitung
- Thermostatenleitung
- Eventuelle Störungsanzeigelampe an Klemme S3
- Eventueller Stundenzähler an Klemme B4
MPE
Versorgungsleitung
230V-50Hz
Erläuterung
EC Überwachungselektrode
F Schmelzsicherung
FA Störschutzfilter
IG Hauptschalter
MB Brennermotor
MPE Klemmenbrett Steuereinheit
PA Luftdruckwächter
PGm Druckwächter Mindestgasdruck
TC Thermostat Kessel
TR Zündtransformator
TS Sicherheitsthermostat
VP Hauptventil
VS Sicherheitsventil
ANM.: Bitte unbedingt die gute Regel einhalten, die besagt, dass nicht mehr als zwei Drähte an eine Klemme ange-
schlossen werden.
ACHTUNG:
- Nulleiter und Phase nicht vertauschen
- Den Anschluss an eine funktionstüchtige Erdung ausführen.
- Die Stromversorgungsleitung zum Brenner muss über einen Allpol-Netzschalter mit einer Kontakttrennung von minde-
stens 3 mm verfügen.
- Der Anschluss der Erdung an das Klemmenbrett des Brenners muss mit einem Kabel ausgeführt werden, das minde-
stens 20 mm länger ist, als die Kabel der Phasen- und Neutralleiter.
- Fachgerecht arbeiten und genauestens die örtlich geltenden Bestimmungen beachten.
