- 67 -
DEUTSCH

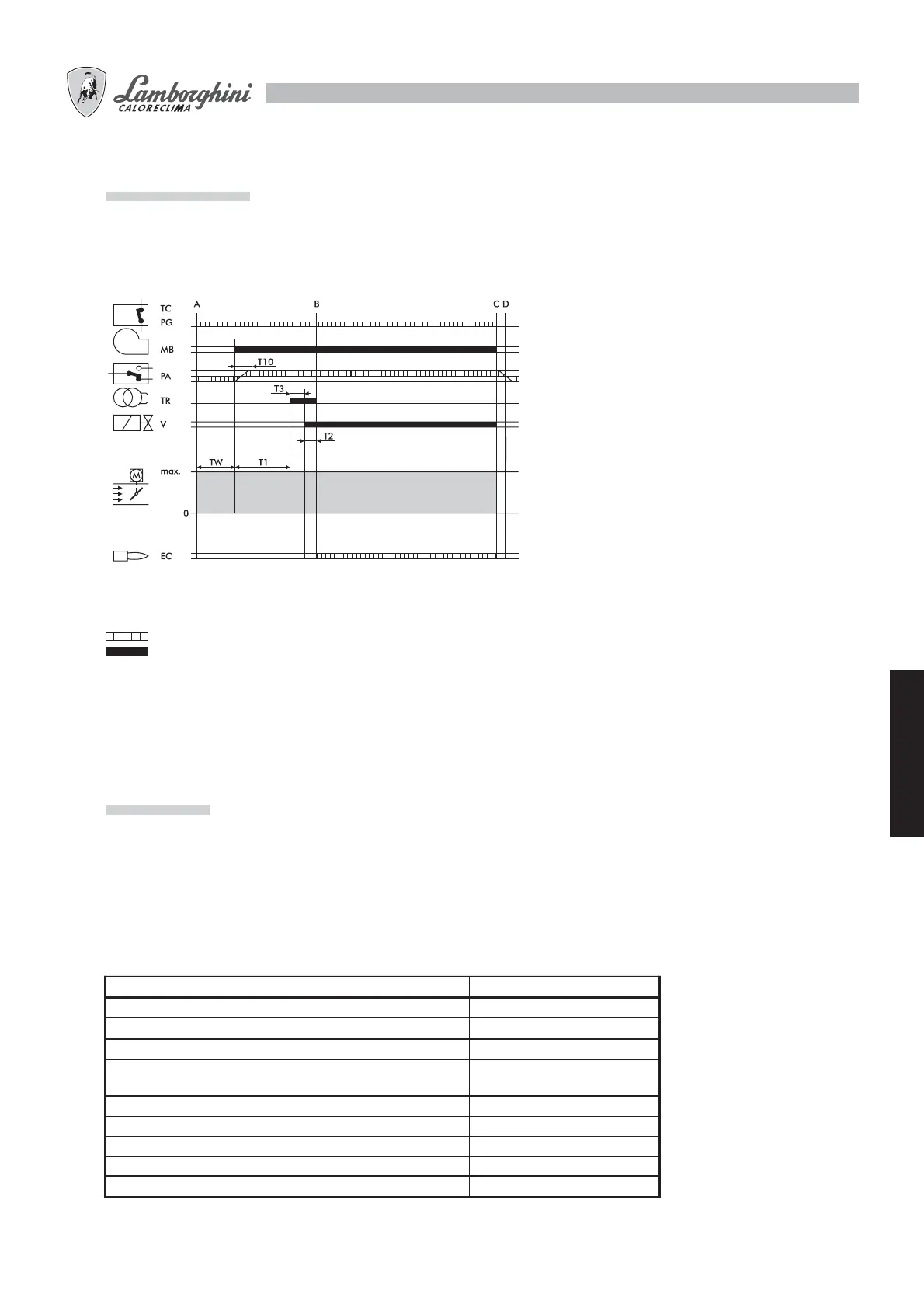

BETRIEBSZYKLUS
ARIA
TW
Diese Phase beginnt mit der Schließung der
Thermostatleitung und des PG. Der PA muß sich
in Ruhestellung befinden. Diese Wartephase
und Selbstkontrolle dauert 2,5 sec.
T10 Diese Phase beginnt mit dem Starten des
Motors und der Vorspülzeit; sie dauert
5 sec, in denen die Freigabe durch den
Luftdruckwächter PA erfolgen muß.
T1 In dieser Phase erfolgt die Vorspülung, die
mindestens 30 sec dauert und mit dem
Einschalten des Transformators endet.
T3 Diese Phase stellt die Vorzündzeit dar. Sie
endet mit der Öffnung des Gasventils und
dauert 2 sec.
T2 In dieser Sicherheitsphase muß die
Überwachungselektrode EC das
Flammensignal erhalten; sie dauert 3 sec.
Erforderliche Eingangssignale
Ausgangssignale
A Einschalten
B Flamme vorhanden
B-C Betrieb
C Einstellungsende
C-D Schließung Luftklappe + Nachspülung
TC-PG Leitung Thermostaten/Gasdruckwächter
MB Brennermotor
PA Luftdruckwächter
TR Zündtransformator
V Gasventil
EC Überwachungselektrode
LME-GERÄT
Die Freigabetaste des Gerätes ist das wichtigste Element, um, außer die Steuer- und Kontrollvorrichtung freizugeben, an
alle Diagnosefunktionen (ein- und ausschalten) gelangen zu können.
Die Freigabetaste ist mit einem mehrfarbigen LED ausgestattet, das die Funktion einer Statusanzeige für die Steuer- und
Kontrollvorrichtung, sowohl bei Betrieb, als in Diagnosefunktion hat.
ANZEIGE DES GERÄTEZUSTANDS
Zusammenfassende Tabelle
Zustand Farb-Abfolge
Wartezustand, andere Übergangszustände Kein Licht
Anheizphase Gelb blinkend
Richtiger Betrieb Grün
Falscher Betrieb, Stromstärke Flammwächter unter
zulässigem Mindestwert
Grün blinkend
Abfall der Versorgungsspannung Abwechselnd Gelb Rot
Blockierungszustand Brenner Rot
Störungsanzeige (siehe Tabelle ) Rot blinkend
Streulicht vorm Anheizen des Brenners Abwechselnd Grün Rot
Schnelles Blinken für Diagnostik Rot schnell blinkend
