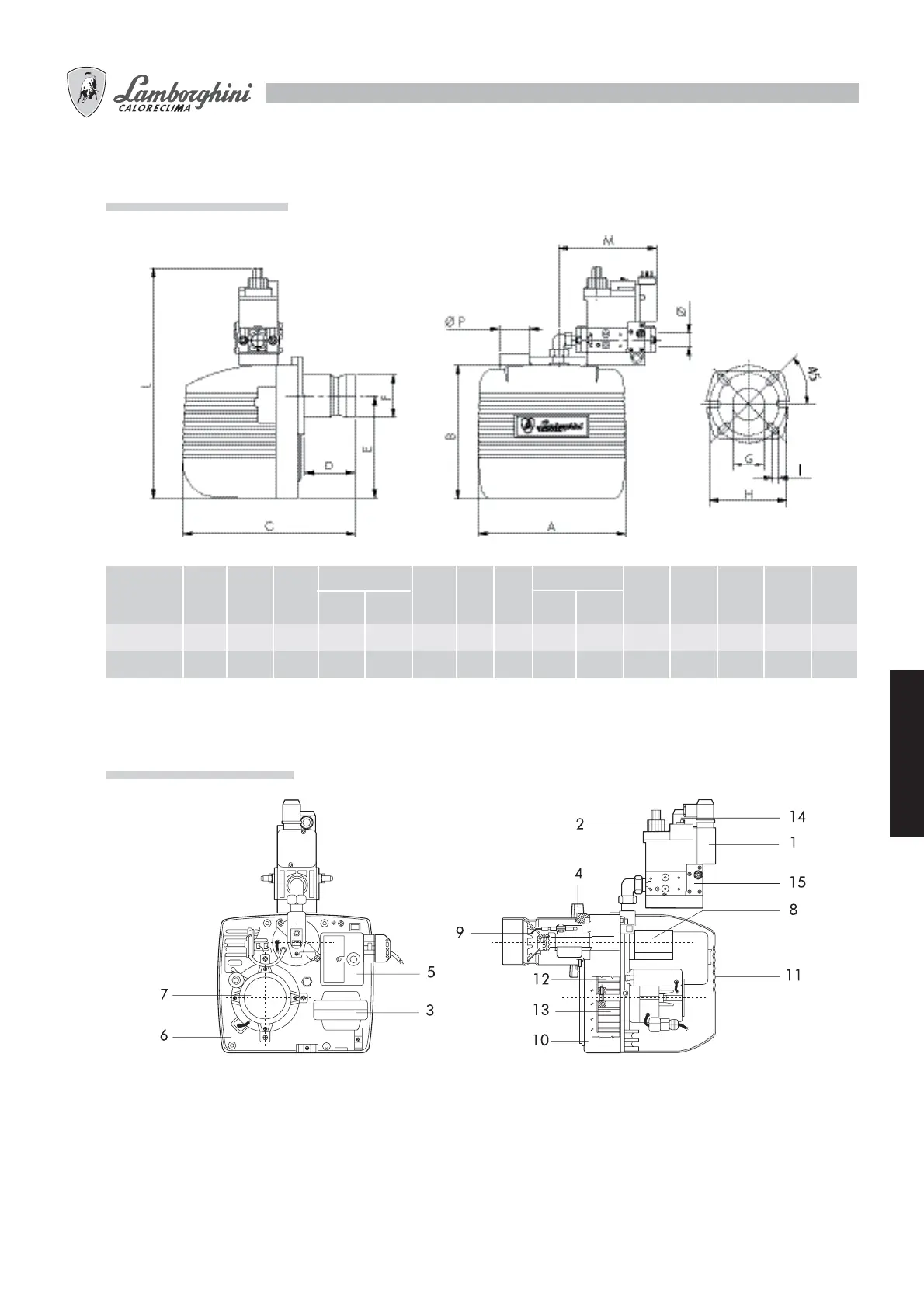

ABMESSUNGEN mm
HAUPTBESTANDTEILE
Erläuterung
1 Gasdruckwächter
2 Betriebsventil
3 Zündtransformator
4 Anschlußflansch Kessel
5 Steuereinheit
6 Grundplatte
7 Motor
8 Luftdruckwächter
9 Brennerkopf
10 Brennerkörper
11 Haube
12 Luftklappe
13 Gebläse
14 Sicherheitsventil
15 Stabilisatorfilter
* Die Abmessungen beziehen sich auf den Brenner mit installiert Rampe von 20 mbar.
EM 3 ST-E
EM 6N ST-E
250
280
215
247
320
342
160
195
80
80
-
-
85
135
135
1/2”
1/2”
Modell
A
B
C
D
Ø F
Ø H
Ø*
min. max.
min. max.
160
160
M8
M8
E
Ø G
I
90
90
L*
M*
410
410
145
145
60
80
Ø P
