- 16 -

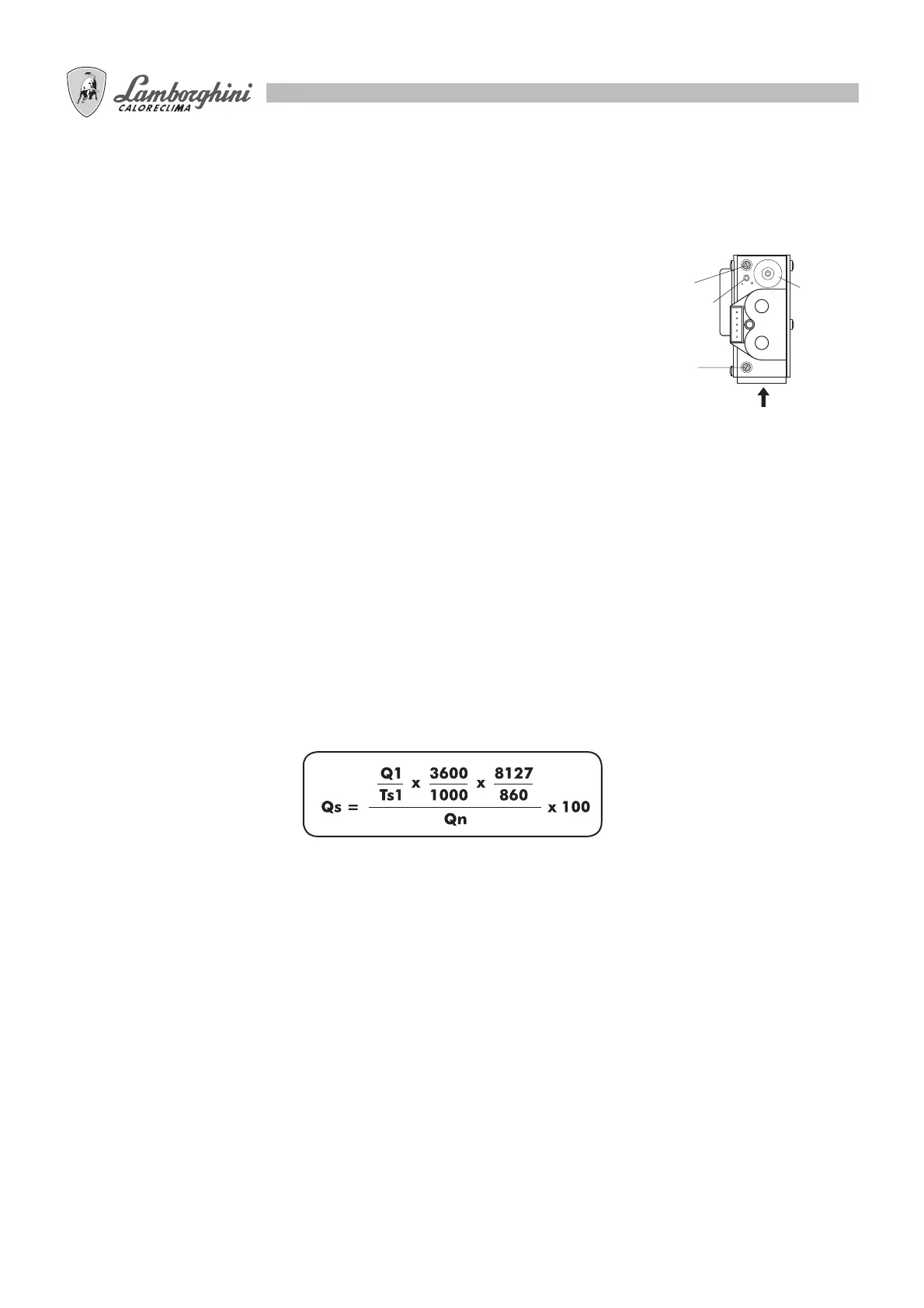

REGOLAZIONE VALVOLA MULTIBLOC GB-E 055
REGOLAZIONE DELLA PORTATA GAS DI PARTENZA
Collegare il manometro ai nippli presa di pressione all’entrata 4 e all’uscita 3.
Allentare il regolatore girando la vite di regolazione gas principale 2 in senso
antiorario (quando il regolatore viene allentato sentirete un “click” mentre girate
la vite di regolazione).
Mettere in moto l’apparecchio a gas. Regolare la portata gas di partenza tramite
la vite di regolazione gas partenza 1. In senso orario la portata aumenta, in senso
antiorario la portata diminuisce.
REGOLAZIONE DELLA PORTATA GAS PRINCIPALE
Collegare il manometro ai nippli presa di pressione all’entrata 4 e all’uscita 3.
Mettere in moto l’apparecchio a gas. La portata del bruciatore deve essere
regolata tramite la vite di regolazione gas principale 2. In senso orario la portata
aumenta, in senso antiorario la portata diminuisce.
VERIFICA DELLA QUANTITÀ DI GAS ALL’AVVIAMENTO
La verifica della quantitàdi gas all’avviamento avviene applicando la seguente formula:
Ts x Qs ≤ 100
dove Ts = Tempo di sicurezza in secondi.
Qs = Energia liberata nel tempo di sicurezza espressa in kW.
Il valore Qs e ricavato da:
dove Q1 = Portata espressa in litri liberata in n°10 partenze nel tempo di sicurezza.
Ts1 = Somma del tempo di sicurezza effettivo nelle 10 partenze.
Qn = Potenza nominale
Per ricavare Q1 occorre operare come segue:
- Staccare il cavo dell’elettrodo di controllo (elettrodo ionizzatore).
- Eseguire la lettura al contatore gas prima della prova.
- Effettuare n°10 partenze del bruciatore, le quali corrispondono a n°10 blocchi di sicurezza. Eseguire nuovamente la
lettura al contatore del gas e sottraendo la lettura iniziale, otteniamo il valore Q1.
es. lettura iniziale 00006,682 litri
lettura finale 00006,947 litri
totale Q1 00000,265 litri
- Eseguendo queste operazioni, possiamo ricavare Ts1 cronometrando n°1 partenze (blocchi di sicurezza) per il n° delle
partenze.
es. tempo di sicurezza effettivo = 1”95
Ts1 = 1”95 x 10 = 19”5
- Al termine di questo controllo dovesse risultare un valore superiore a 100 intervenire sulla regolazione della velocità
dell’apertura della valvola principale.
4
1
2
GB-E 055
ENTRATA GAS
1 Regolazione gas partenza
2 Regolazione gas principale
3 Presa di pressione all’uscita
4 Presa di pressione all’entrata
