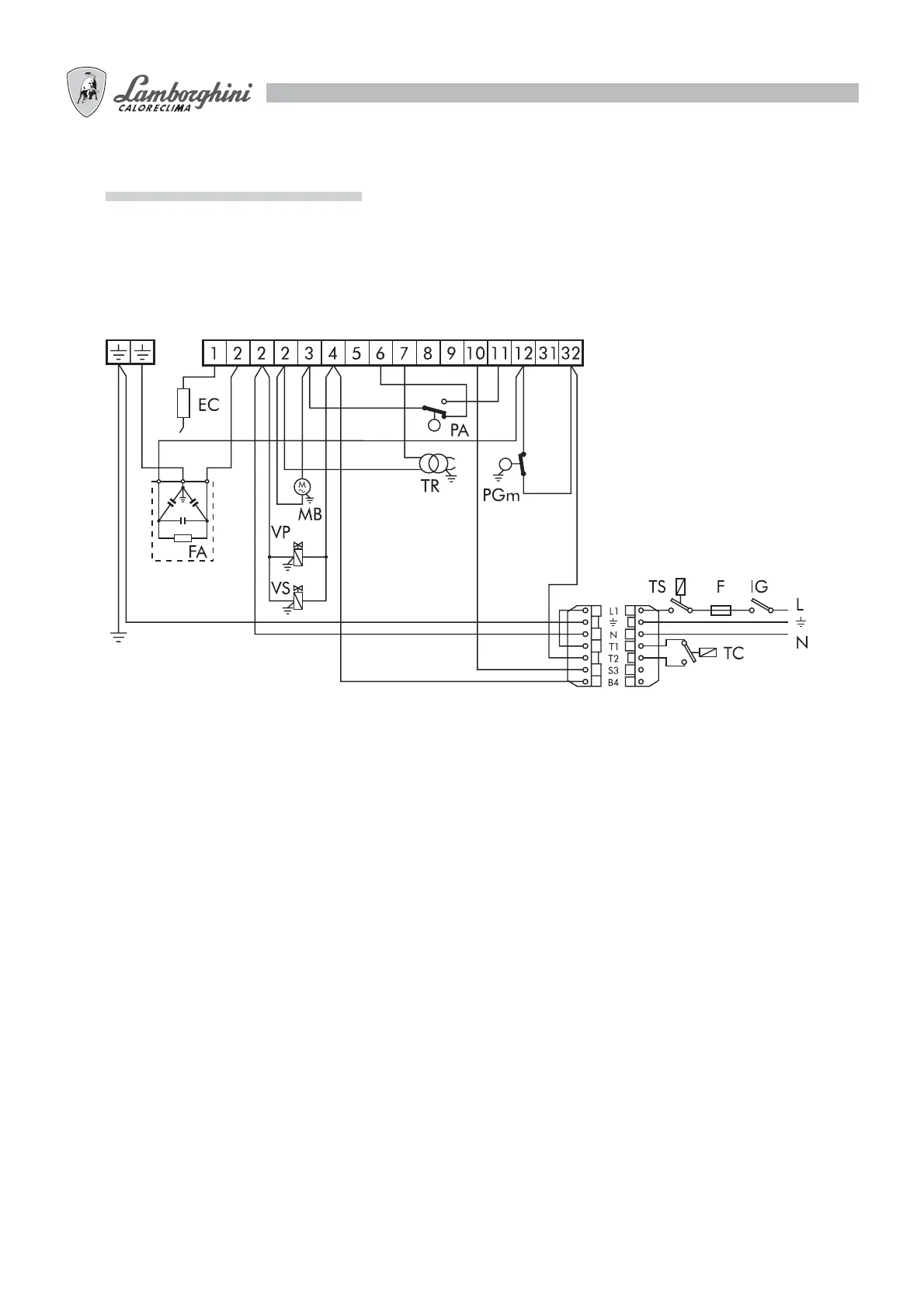

CONNEXIONS ELECTRIQUES
L’installateur devra effectuer les connexions suivantes:
- la ligne d’alimentation.
- la ligne thermostatique.
- la lampe témoin d’arrêt éventuelle à la borne S3.
- le compteur éventuel à la borne B4.
MPE
Ligne d’alimentation
230V-50Hz
Légende
EC Electrode de contrôle
F Fusible
FA Filtre antiparasite
IG Interrupteur général
MB Moteur du brûleur
MPE Bornier du coffret de sécurité
PA Pressostat de l’air
PGm Pressostat gaz minimum
TC Thermostat de la chaudière
TR Transformateur d’allumage
TS Thermostat de sécurité
VP Vanne principale
VS Vanne de sécurité
Remarque: Il faut observer scrupuleusement la bonne norme qui prescrit le branchement maximum de deux câbles par
borne.
Attention:
- Ne pas inverser le neutre et la phase
- Réaliser un branchement efficace de mise à la terre.
- La ligne d’alimentation électrique du brûleur doit être pourvue d’un interrupteur omnipolaire dont les contacts doivent
présenter une ouverture d’au moins 3 mm.
- Le branchement de la terre au bornier du brûleur doit être réalisé à l’aide d’un câble d’une longueur supérieure d’au
moins 20 mm à celle des câbles des phases et du neutre.
- Respecter les règles techniques et s’en tenir aux normes locales en vigueur.
