15
ALLACCIAMENTO IDRAULICO

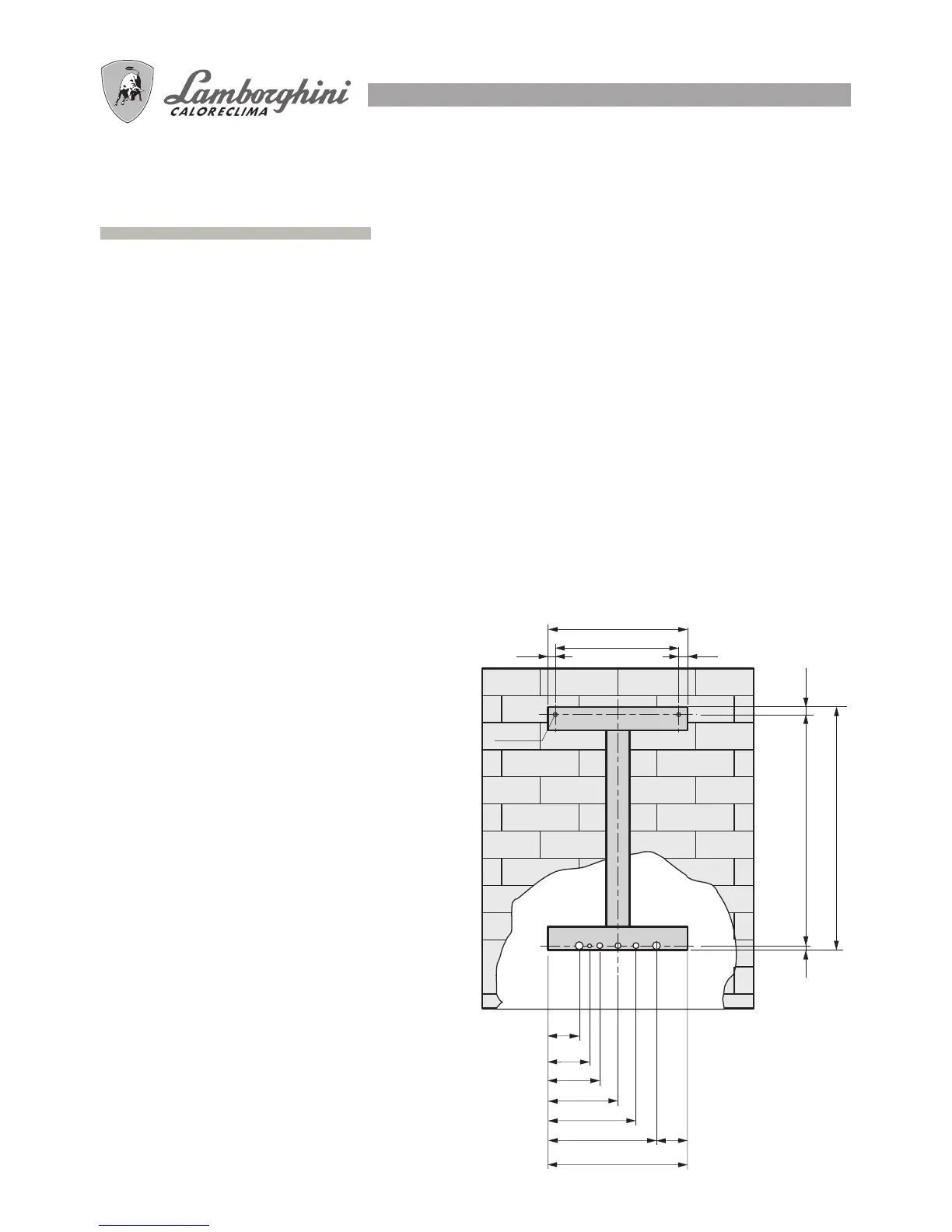

Fissati i ganci di sostegno infilare la dima di montaggio e portarla a ridosso del muro; partendo dai raccordi
terminali precedentemente montati sulla dima, procedere alla posa in opera di tutte le tubazioni: mandata
impianto, ritorno impianto, acqua fredda, acqua calda ed eventualmente anche gas ed alimentazione linea
elettrica con termostato ambiente.
Eseguite le tubazioni, è possibile svitare i raccordi terminali ed inserire dei normali tappi chiusi per procedere
alla prova idraulica dell’impianto. La dima può essere tolta oppure può essere lasciata poichè dopo le opera-
zioni di finitura della parete (intonaco o piastrelle) rimarrà totalmente annegata nel muro; rimarranno esterni
al muro finito solamente i due ganci di sostegno e rimarra una apertura in corrispondenza degli attacchi.
Piazzare quindi la caldaia sui due ganci di sostegno tramite gli appositi fori nella parte posteriore del telaio,
portandola completamente a ridosso del muro. Quindi procedere all’allacciamento idraulico.
CONSIGLI E SUGGERIMENTI PER EVITARE VIBRAZIONI E RUMORI NEGLI IMPIANTI
- Evitare l’impiego di tubazioni con diametri ridotti;
- Evitare l’impiego di gomiti a piccolo raggio e riduzioni di sezioni importanti;
- Si raccomanda un lavaggio a caldo dell’impianto a scopo di eliminare le impurità provenienti dalle
tubazioni e dai radiatori (in particolare oli e grassi) che rischierebbero di danneggiare il circolatore.
LEGENDA
C Acqua calda Ø 1/2”
G Gas Ø 1/2” - Ø 3/4” (vedi rubinetto in
dotazione)
F Acqua alimentazione caldaia Ø 1/2”
(fredda)
AE Alimentazione elettrica
M Mandata impianto Ø 3/4”
R Ritorno impianto Ø 3/4”
GS Ganci sostegno Ø 10mm.
N.B. Prevedere attacchi idraulici femmina
