LAMBORGHINI XILO D - Allacciamento Scarico Fumi

18

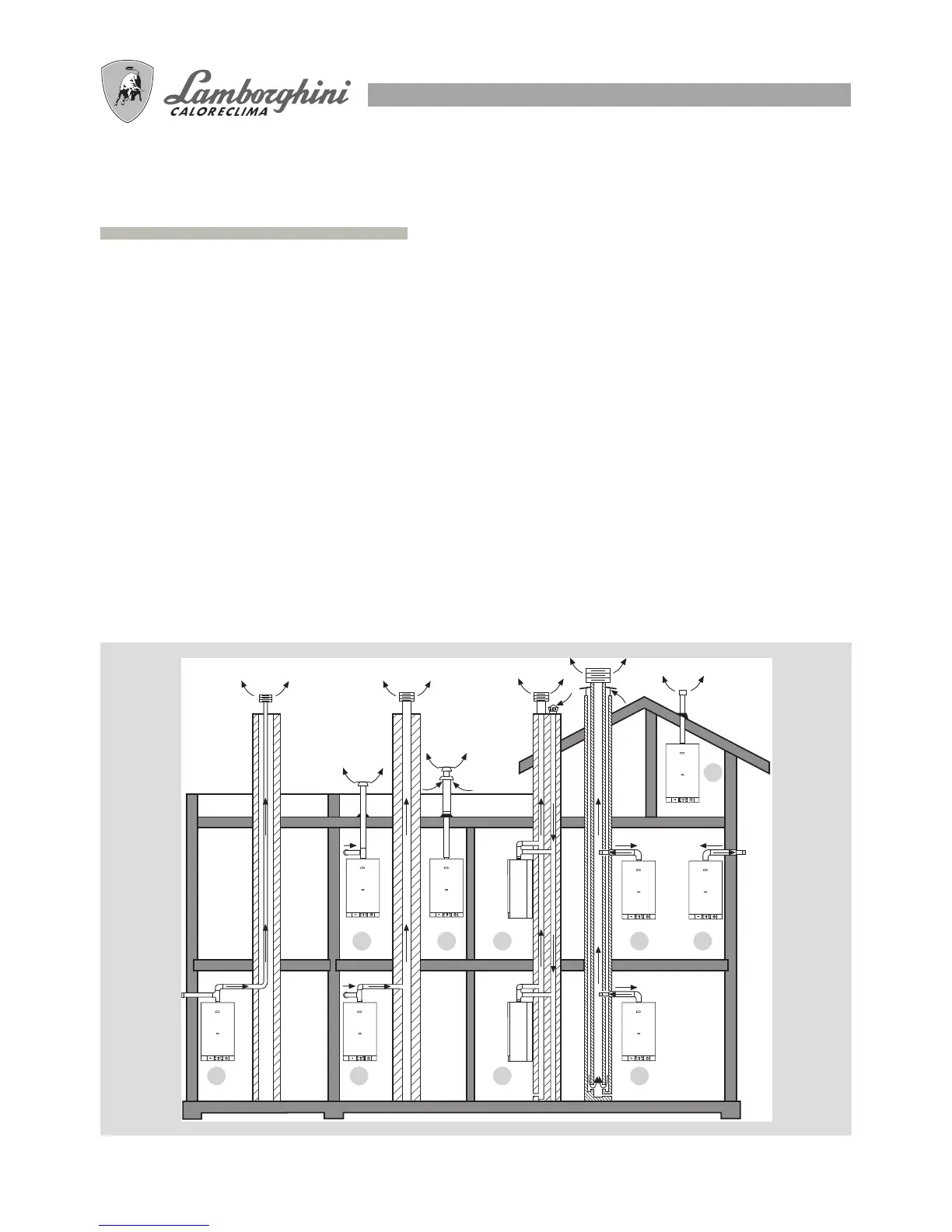

SCARICO/ASPIRAZIONE
1 Concentrico da tetto C32
2 Concentrico da terrazzo C32
3 Sdoppiate, da canne separate C42
4 Concentrici, collegamenti a canne concentriche C42
5 Concentrico da parete esterna C12
6 Sdoppiato da terrazzo C52
7 Sdoppiato da canna singola C82
8 Sdoppiato C62
COLLEGAMENTO AL CAMINO VERSIONE XILO D 20 N MCS W TOP
La caldaia è a combustione in camera stagna rispetto all’ambiente per cui non richiede nessuna ventilazione
particolare e può pertanto essere ubicata anche in vani, ripostigli, alveoli tecnici. Sono possibili, poi, diverse
possibilità per lo scarico dei prodotti della combustione e l’aspirazione dell’aria dall’esterno. Fondamentalmente
la caldaia prevede due tipi base di scarico/aspirazione.
● scarico/aspirazione di tipo concentrico;
● scarico/aspirazione di tipo sdoppiato;
È possibile in questo modo, per mezzo dei kit previsti, l’allacciamento a canne concentriche, canne di venti-
lazione, camini separati, ecc. Alcune possibili soluzioni sono sotto schematizzate.
Per il posizionamento e le distanze dei terminali di tiraggio da finestre, porte, ecc. consultare le Norme Vigenti.
