89
FUNCIONAMENTO COM DIFERENTES TIPOS DE GÁS
TRANSORMAÇÃO DE GÁS NATURAL EM GÁS LÍQUIDO
A caldeira vem predisposta e ajustada pela fábrica para funcionar com G20 (Gas Natural) ou para
tra-
balhar com G30/G31 (
Gás Líquido
), como está referido na Chapa Técnica e na embalagem do aparelho.
Se for necessário usar a caldeira com um gas diferente do predisposto na fábrica, é preciso instalar um
conjunto específico para encomendar à parte.
Para a transformação, agir como se indica em segida:
- Desmontar a tampa e abrir a câmara estanque, para o modelo MCS

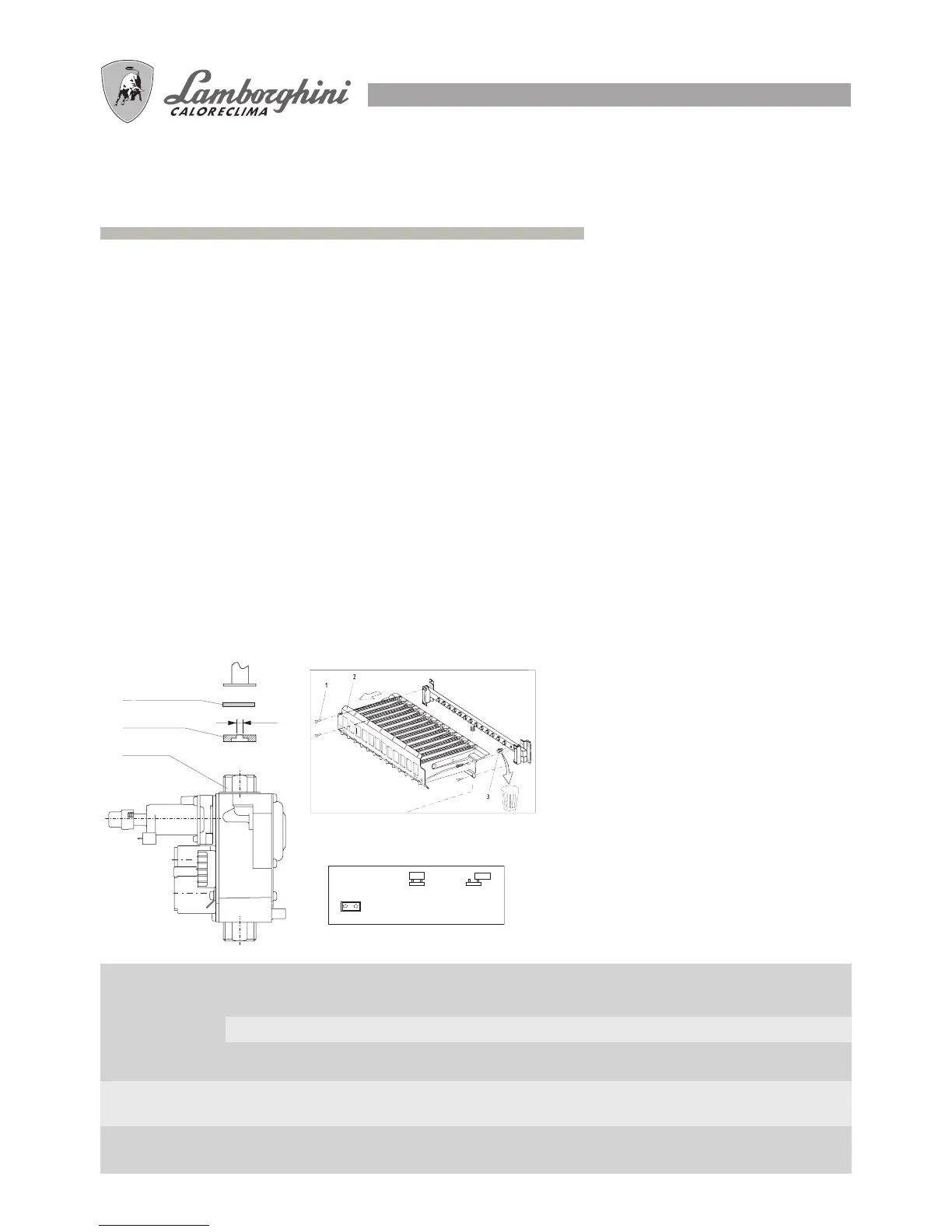

- Desaparafusar os parafusos de fixação (1) e remover o queimador (2) (fig. 1)
- Substituir todos os bútios (3) do queimador, com os bútios entregue com o conjunto de transformação
averiguando que o diâmetro seja o previsto pela tabela em baixo e interpondo as juntas de estanqueidade.
- Voltar a montar o queimador
-
Fechar a câmara estanque averiguando o correcto posicionamento das juntas de estanqueidade, para o modelo MCS
Em seguida continuar como segue:
Para a transformação da G20 (Gas Natural) para G30/G31(Gás Líquido):
-
Inserir o diafragma do gas (fig. 2 )
- Posicionar em ON (LIGADO) o JP1 (fig. 3)
- Excluir o regulador de pressão, aparafusando a fundo a porca (H) (pag.86) e ajustar a pressão mínima no
valor da tabela em baixo, actuando sobre o parafuso (I) (pag.86)
- Ajustar, se for necessário, os compensadores RLA e R.MAX segundo às características da instalação
- Selar o regulador sobrepondo a tampa ( G )
Para a transformação da G30/G31(Gás
Líquido) para G20 (Gas Natural):
- Remover o diafragma do gas
- Posicionar em OFF (DESLIGADO) o jumper
JP1 (fig. 3)
-
Ajustar as pressões máxima e mínima ao queimador
nos valores da tabela em baixo actuando respecti-
vamente na porca (H) e no parafuso (I) como está
descrito no parágrafo REGULAÇÕES (pag.86)
-
Ajustar, se for necessário, os compensadores RLA e
R.MAX segundo as características da instalação
-
Para comprovar a transformação, apor a
chapa adesiva entregue com o conjunto de
transformação, sobre a Chapa Técnica que
traz as informações que dizem respeito ao
gas de predisposição da fábrica.
