CONEXIONES ELÉCTRICAS - ESQUEMAS
Hay que conectar la caldera a una red de alimentación de 230V-50Hz monofásica + tierra a través del cable
con 3 hilos que se da en dotación y respetando la polaridad FASE-NEUTRO.
La conexión tiene que efectuarse mediante un interruptor bipolar con una apertura de los contactos de unos
3 mm por lo menos. Si hubiera que cambiar el cable de alimentación habría que utilizar un cable tipo “HAR
H05 VV-F” 3 x 1,00 mm
2
. (Les aconsejamos que utilicen exclusivamente accesorios y piezas de repuesto
LAMBORGHINI).
La instalación debe cumplir las NORMAS VIGENTES de seguridad.
Los conexiones de tierra son obligatorias. Conectar el aparato a una eficaz estalación de toma a tierra.
Para acceder al circuito eléctrico donde se encuentran la regleta de bornes y la eventual conexión del ter-
mostato ambiente, hay que seguir las siguientes operaciones:
Tensión
V
230
Frecuencia
Hz

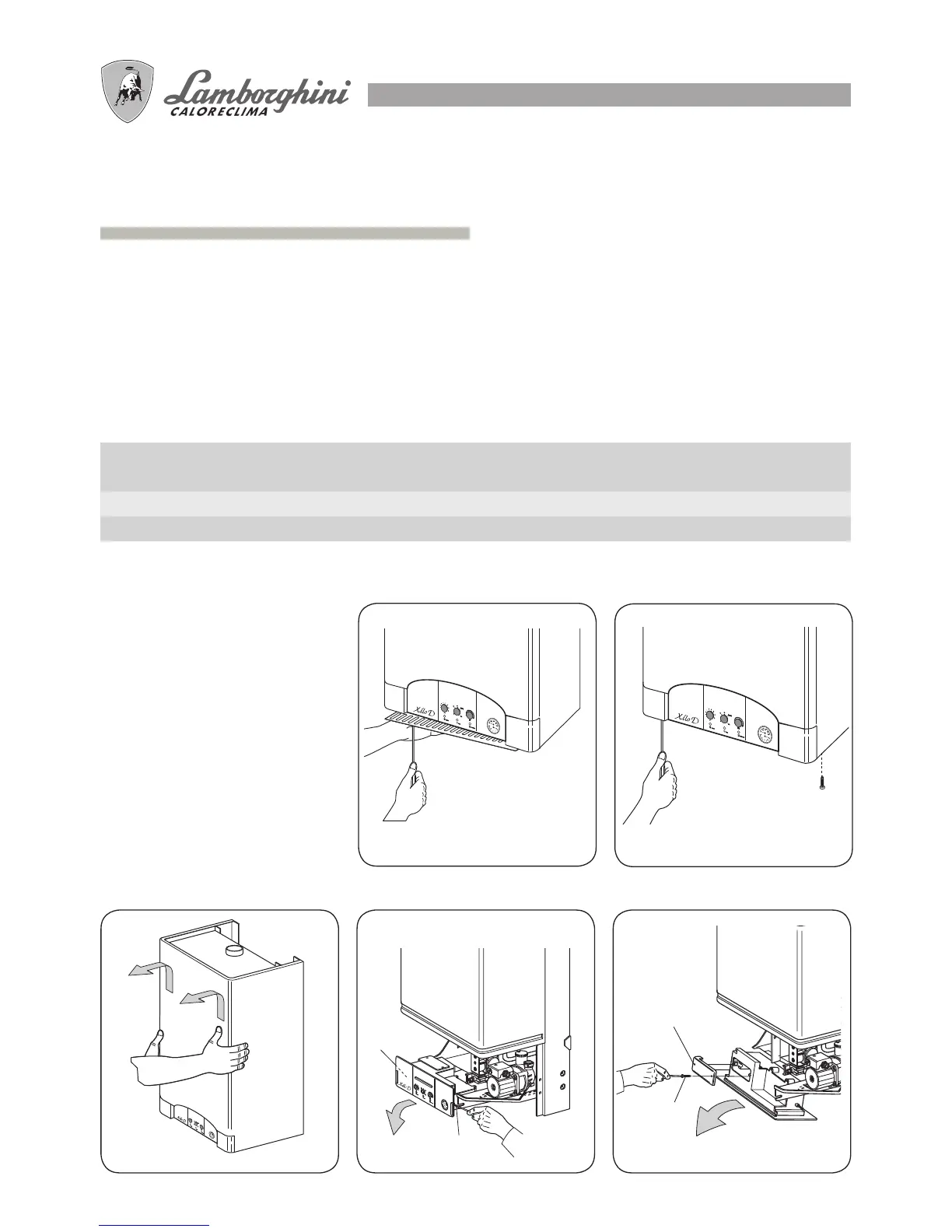

● Quitar tensión a la caldera.
● Destornillar los dos tornillos de
la rejilla de protección (fig. 1).
● Destornillar los dos tornillos de
sujeción del envolvente (fig. 2)
●
Extraer el envolvente hacia arri-
ba y luego hacia usted (Fig. 3)
● Para acceder a los componentes
eléctricos y electrónicos hay que
aflojar los tornillos A y tirar
hacia adelante todo el panel
(fig. 4); inclinarlo hacia abajo
y destornillar los tornillos B de
la tapa C.
fig.3 fig.4
50
fig.1
fig.2
fig.5
