INSTALAÇÃO DA DESCARGA DOS FUMOS
Atenção! Utilizar única e exclusivamente o Kit Aspiração/Descarga de fumos produzido pela Lamborghini
Caloreclima.
DESCARGA CONCÊNTRICA
Montar a curva concêntrica, posicionando-a na direcção desejada, e enfiar na mesma o anel de vedação.
Instalar o diafragma adequado (ver a tabela reproduzida abaixo).

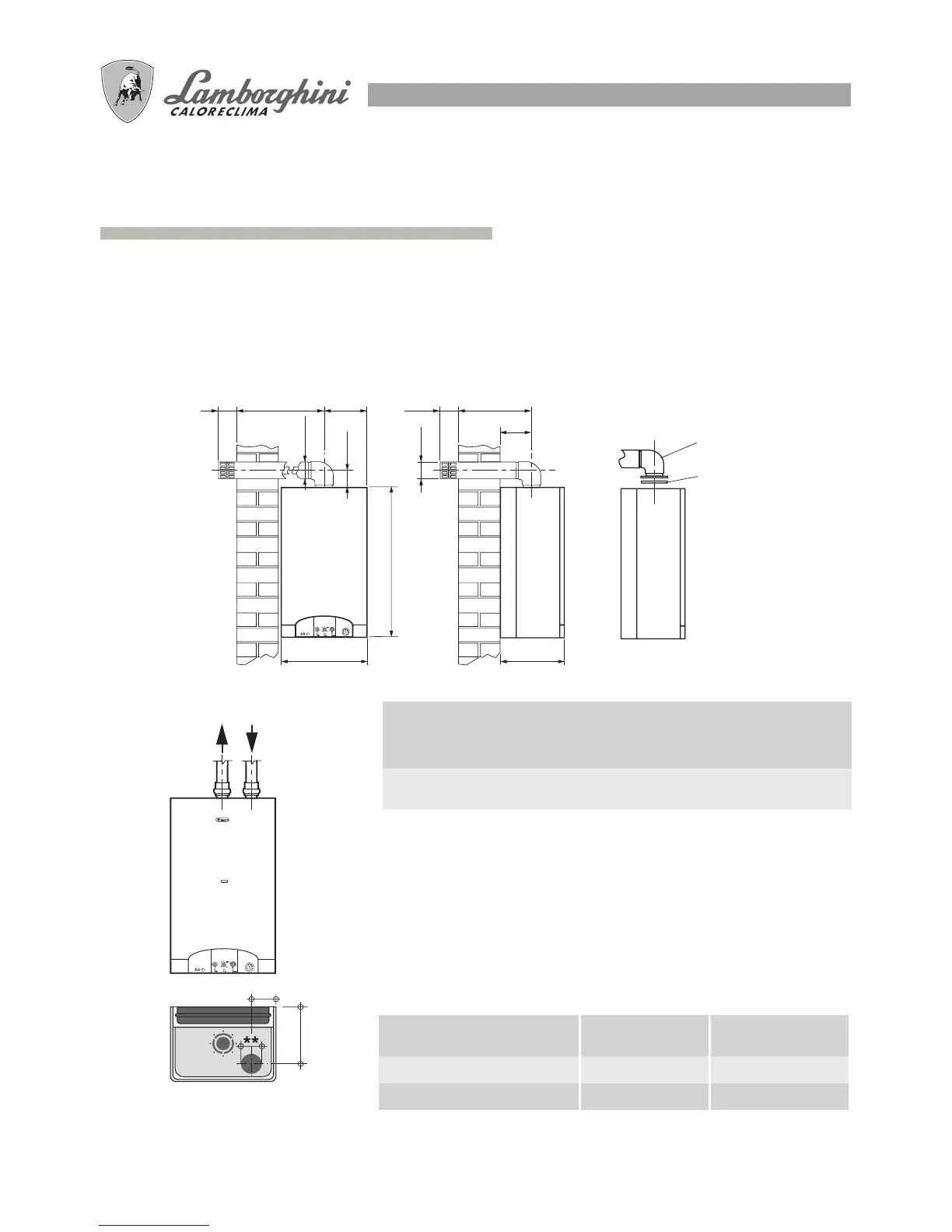

Montar os tubos de aspiração e descarga de fumos, respeitando as medidas indicadas no respectivo esquema
de instalação. É necessário manter a descarga de fumos com uma ligeira inclinação para o exterior.
DESCARGA SEPARADA
Compr. máx. DESCARGA CONCÊNTRICA 3 m
Compr. máx. DESCARGA SEPARADA
(Aspiração + Envio) 20 m
A instalação de uma curva na ligação da caldeira à chaminé cria
uma perda de pressão.
Os valores reproduzidos na tabela indicam uma redução de tuba-
gem linear.
100
Max. 3000
220
Ø100
105
440
770
100 Max. 3000
160
330
SCARICO
Diaframma
aria
DESCARGA
Diafragma de ar
** Aspiração ar Ø 80
1 m
0,6 m
0,5 m
0,3 m
INSERÇÃO DE CONEXÃO
CURVA DE 45°
INSERÇÃO DECONEXÃO
CURVA DE 90°
INSTALAÇÃO TIPO
DESCARGA CONCÊNTRICA
DESCARGA/ASPIRAÇÃO SEPARADAS
DESCARGA CONCÊNTRICA
Diafragma
Ø 78 mm
DESCARGA SEPARADA
Comprimento (m)
Comprimento
máx. 0,5÷1 m
mais de 1 m
máx. 3 m
97
250
Diafragma
Ø 87 mm
Diafr.
Ø 47 mm
0,5 ÷ 5
Diafr.
Ø 50 mm
>5 ÷ 20
NO
>20 ÷ 30
