DESCARGA/ASPIRAÇÃO

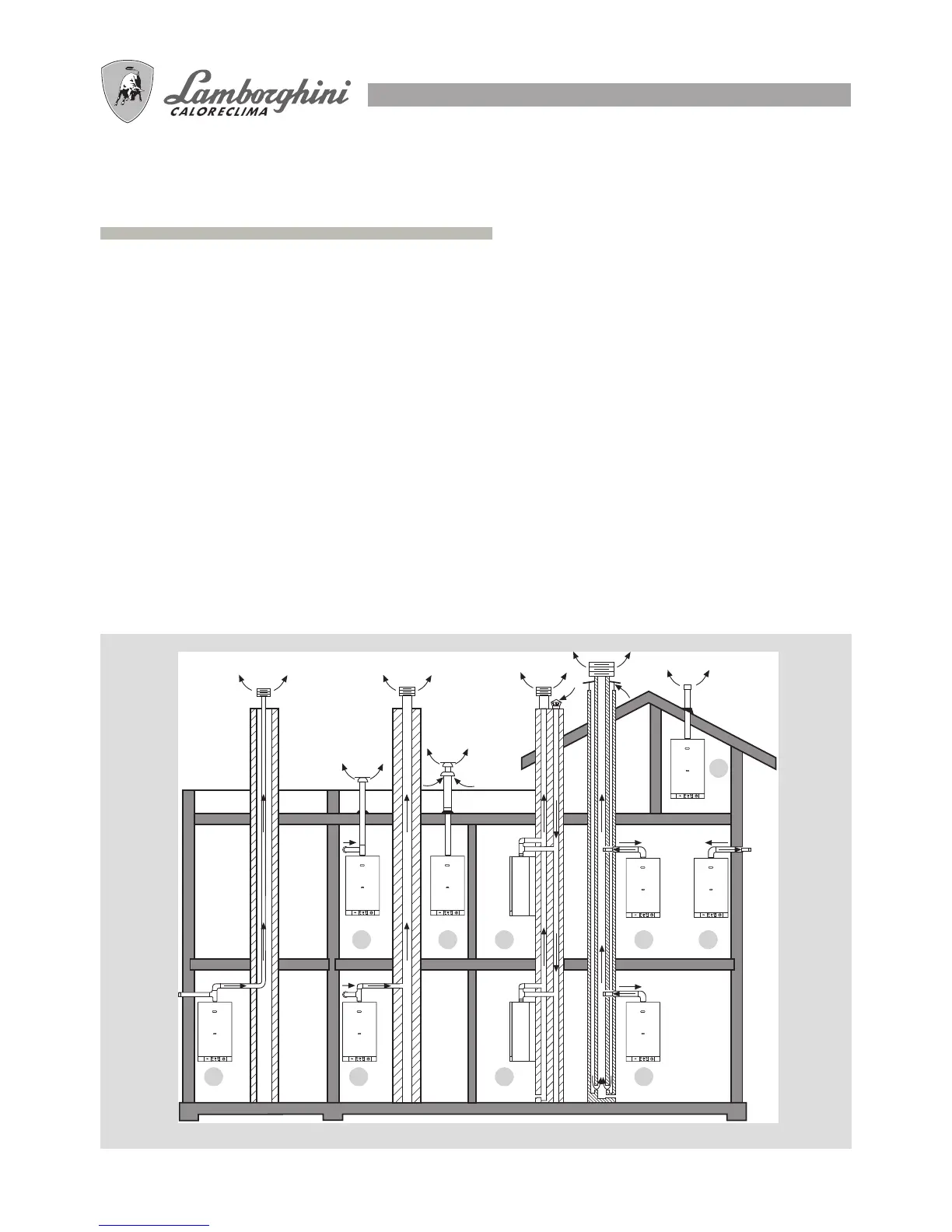

1 Concêntrico proveniente do telhado C32
2 Concêntrico de terraço C32
3 Separadas, provenientes de tubagens separadas C42
4 Concêntricas, ligações a tubagens concêntricas C42
5 Concêntricas provenientes da parede externa C12
6 Separado de terraço C52
7 Separado proveniente de tubagem individual C82
8 Separado C62
Para a colocação e as distâncias dos terminais de tiragem de janelas, portas, etc., consultar as normas em vigor.
CONEXÃO À CHAMINÉ VERSÃO XILO D 20 N MCS W TOP
A caldeira é do tipo com combustão em câmara estanque relativamente ao ambiente, pelo que não ne-
cessita de nenhuma ventilação especial e pode ser instalada até mesmo em salas, dispensas, etc. Portanto,
são possíveis várias soluções para a descarga dos produtos de combustão e a aspiração de ar do exterior.
Fundamentalmente, a caldeira prevê dois tipos básicos de descarga/aspiração:
● descarga/aspiração do tipo concêntrico;
● descarga/aspiração do tipo separado.
É possível deste modo, por meio dos Kits previstos, a ligação a tubagens concêntricas, tubagens de ventilação,
chaminés separadas, etc. Apresentam-se, de seguida, algumas soluções possíveis.
