CONEXIÓN HIDRÁULICA
Una vez colocados los ganchos de sujeción metan la plantilla de montaje y apóyenla contra la pared; después
de haber fijado las uniones terminales montadas previamente en la plantilla, procedan a poner todas las
tuberías: ida instalación, retorno instalación, agua fría, agua caliente, y eventualmente también las de gas y
alimentación de la línea eléctrica con termostato ambiente.
Una vez puestas las tuberías se pueden desenroscar las uniones terminales y meter tapones normales cerrados
para pasar a la prueba hidráulica de la instalación. La plantilla la podemos dejar o quitar, ya que después
de las operaciones de acabado de la pared (enlucido o azulejos), quedará completamente cubierta; se verán
sólo fuera de la pared terminada los dos ganchos de sujeción, y quedará una apertura que corresponderá
con los empalmes. A continuación pongan la caldera sobre los dos ganchos de sujeción mediante los agujeros
correspondientes en la parte posterior del armazón y apóyenla completamente contra la pared.
Por último efectúen la conexión hidráulica.
CONSEJOS Y SUGERENCIAS PARA EVITAR VIBRACIONES Y RUIDOS EN LAS INSTALACIONES
- Evite el empleo de tuberías que tengan un diámetro reducido.
- Evite el empleo de codos de pequeño radio así como reducciones de secciones considerables.
- Es aconsejable lavar en caliente la instalación para eliminar las impurezas procedentes de las tuberías
y de los radiadores (en particular aceites y grasas) que podrían dañar el circulador.

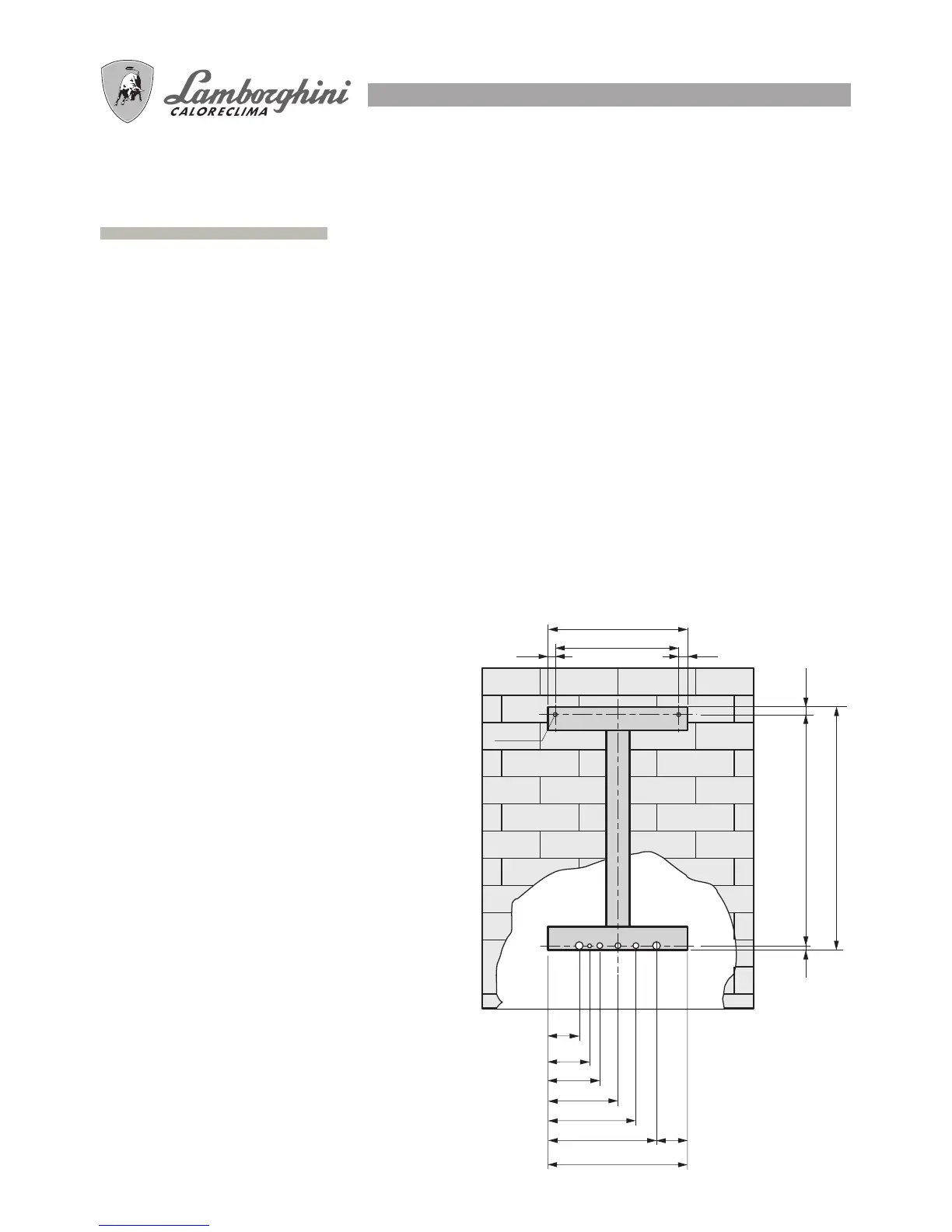

DESCRIPCIÓN
C Agua caliente Ø 1/2”
G Gas Ø 1/2” - Ø 3/4” (véase grifo en
dotación)
F Agua alimentación caldera Ø 1/2” (fría)
AE Alimentación eléctrica
M Ida instalación Ø 3/4”
R Retorno instalación Ø 3/4”
GS Ganchos de sujeción Ø 10 mm
NOTA: Preparar piezas hidráulicas de unión
hembra
