LIGAÇÕES ELÉCTRICAS-ESQUEMAS
É necessário efectuar a ligação do equipamento a uma rede de alimentação monofásica de 230V - 50 Hz +
terra mediante o cabo de três fios fornecido, respeitando a polaridade FASE - NEUTRO.
A ligação deve ser feita mediante um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
Caso seja necessário substituir o cabo de alimentação, utilizar um cabo do tipo “HAR H05 VV-F” 3 x 1,00
mm˝. (aconselhamos a utilizar exclusivamente acessórios e peças sobressalentes LAMBORGHINI).
A instalação deve estar em conformidade com as NORMAS de segurança em vigor.
As ligações à terra são obrigatórias. Ligar o aparelho a um dispositivo de ligação à terra fiável.
Para ter acesso ao quadro eléctrico, onde encontram-se a régua de junção de alimentação e a ligação do
termostato ambiente, se existente, seguir as instruções abaixo:
Tensão
V
230
frequência
Hz

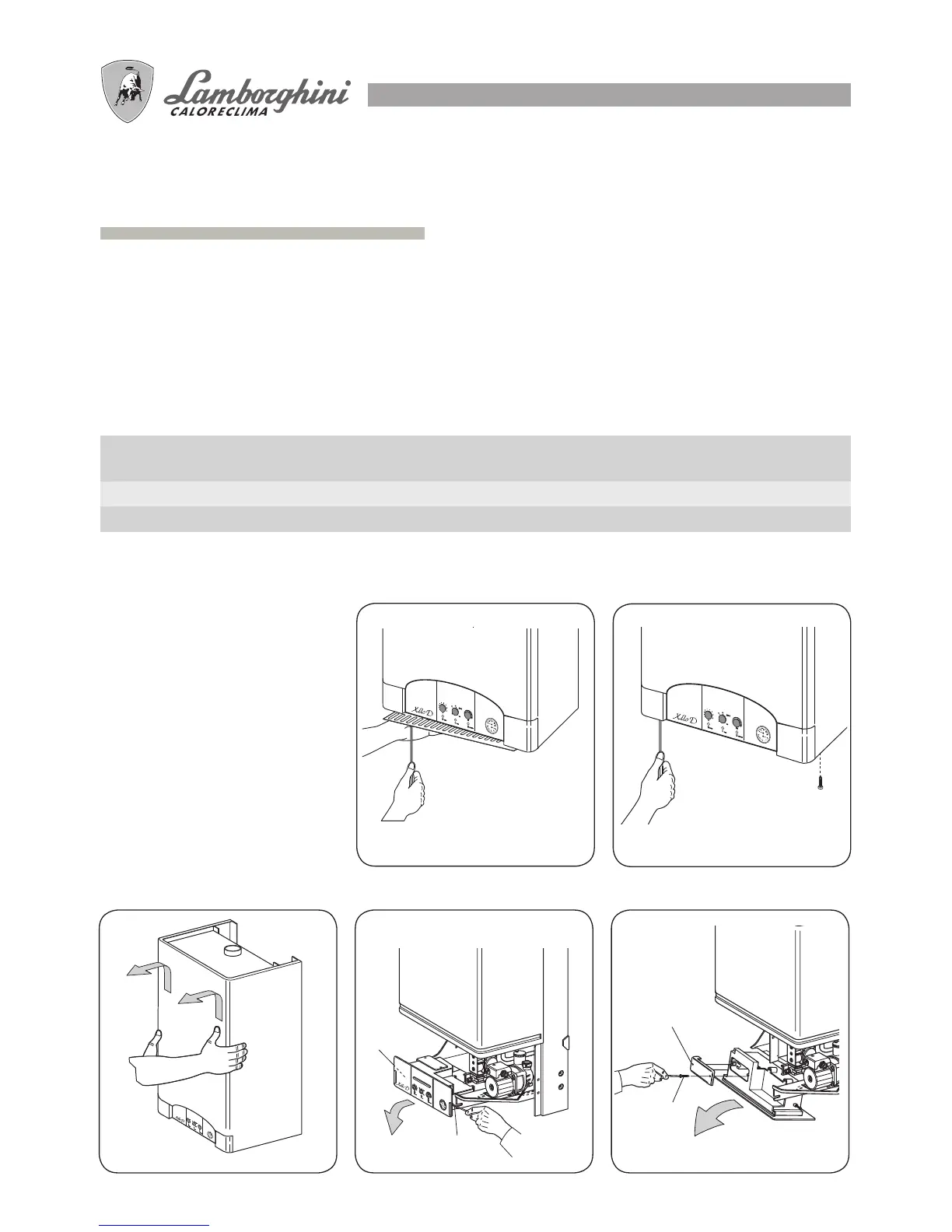

● Desligar a tensão da caldeira.
● Soltar os dois parafusos da
grelha de protecção (fig. 1).
● Soltar os dois parafusos de
fixação da carcaça (fig. 2).
● Retirar a carcaça puxando-a
para cima e depois para frente
(fig. 3).
● Para aceder aos componentes
eléctricos e electrónicos, soltar
os parafusos A e inclinar para
frente todo o painel (fig. 4).
Puxá-lo para baixo e soltar os
parafusos B da tampa C.
fig.3 fig.4
50
fig.1
fig.2
fig.5
