82

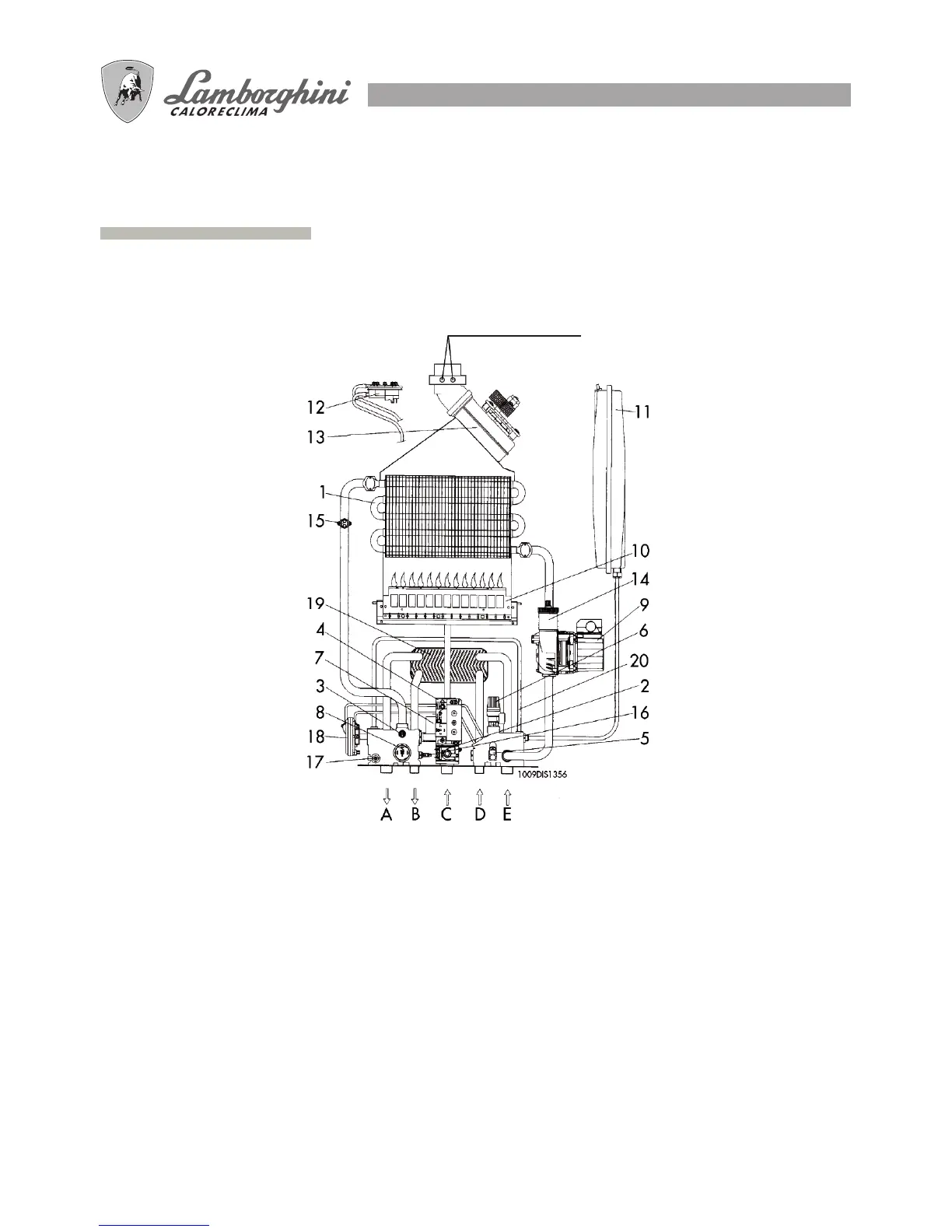

CIRCUITO HIDRÁULICO
LEGENDA
A Envio instalação
B Saída da água quente
C Gás
D Entrada da água fria
E Retorno instalação
1 Trocador
2 Bobina modulador
3 Sonda aquecimento
4 Válvula de gás
5 Torneira de enchimento
6 Válvula de segurança
7 Microinterruptor da válvula desviadora
8 Pressóstato de falta de água
9 Circulador
10 Queimador
11 Vaso de expansão
12 Pressóstato de fumos
13 Ventilador
14 Válvula automática de alívio do ar
15 Termóstato de segurança total
16 Sonda água quente
17 Torneira de evacuação
18 Válvula desviadora pressostática
19 Permutador de placa
20 Tubagem de by-pass
XILO D 20 N MCS W TOP
Tomadas para análise de fumos
