LAMBORGHINI XILO D - Regulações

86

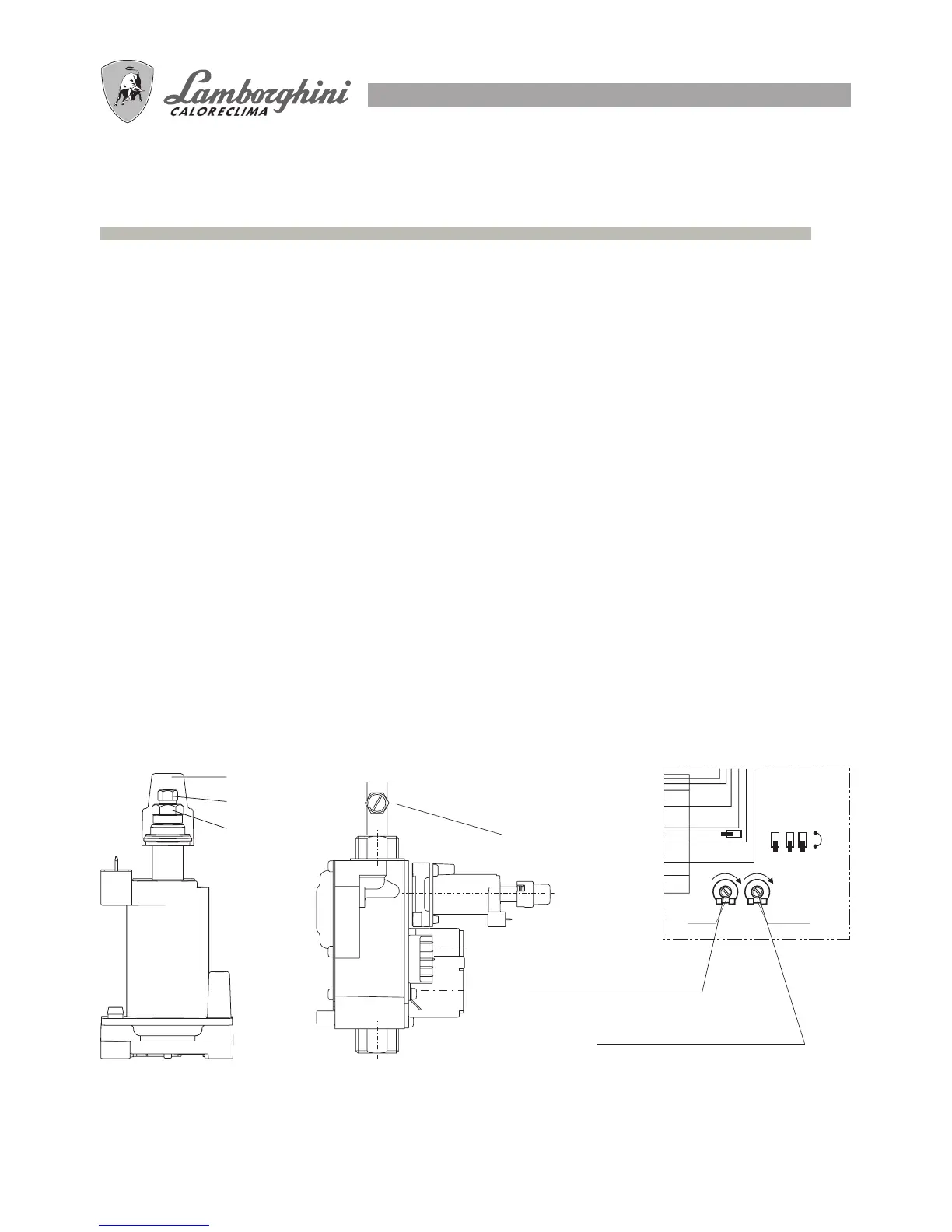

REGULAÇÕES DAS PRESSÕES DO GÁS COM VÁLVULA HONEYWELL VK 4105
Todas as caldeiras foram testadas e reguladas na fábrica. Quando forem ligadas pela primeira vez, reco-
mendase, porém, fazer um controle e, eventualmente, um ajuste para as adaptar às exigências do sistema. A
pressão do gás ao queimador deve ser controlada mediante a tomada de pressão posicionada no tubo que
sai da válvula de gás utilizando um manómetro de coluna de água ou um micromanómetro.
Os valores devem ser os transcritos na respectiva tabela. Ao terminar todas as operações de regulação, feche e
vede a tomada de pressão utilizada. A regulação do acendimento lento é tipo electrónico e é regulável (para a
sua optimização e para a troca de gás) mediante trimer RLA posicionado na placa. Mediante o trimer R.MAX
regula-se a potência térmica necessária para o sistema de aquecimento. Retirando a ponte JP4, varia-se o
tempo de espera para ligar novamente a caldeira após ter sido desligada por ter alcançado a temperatura
seleccionada mediante o potenciómetro de aquecimento (ponte desligada: 2,5 minutos).
REGULAÇÃO DA PRESSÃO MÀXIMA DE MODULAÇÃO
● retire a tampa de protecção G
● posicione o “selector de funções” na posição TEST
● fixe (para aumentar) ou solte (para diminuir) a porca de regulação H
REGULAÇÃO DA PRESSÃO MÍNIMA
Após ter regulado a pressão mínima, efectue as seguintes operações:
● desligue o fio de alimentação (12 V) da bobina de modulação
● fixe (para aumentar) ou solte (para diminuir) a porca de regulação I
● ligue novamente o fio de alimentação (12 V) da bobina de modulação (o “selector de funções” deve estar
sempre na posição TEST)
● reposicione a tampa de protecção G
Terminadas as regulações, coloque o “selector de funções” na posição Verão ou Inverno.
JP4
JP1
JP3
JP2
JP5
RLA
R max.
Trimer de regulação RLA
Trimer de regulação R. MAX
N.B.: O “selector de funções” posiciona-se em “TEST” só para análises de combustão. Esta função bloqueia
a pressão do gás na potencialidade máxima por um intervalo de 15 minutos.
Para fazer esta regulação, é necessário utilizar um manómetro de coluna de água ligado à tomada de
pressão.
H
G
I
Tomada de pressão
ao queimador.
