COLLEGAMENTI ELETTRICI-SCHEMI
È necessario colegare la caldaia ad una rete di alimentazione 230V - 50Hz monofase + terra attraverso il
cavo a tre fili in dotazione rispettando la polarità FASE - NEUTRO.
L’allacciamento deve essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3
mm. In caso di sostituzione del cavo di alimentazione, deve essere utilizzato un cavo tipo “HAR H05 vv-F”
3x1,00 mm
2
.(Cosigliamo di utilizzare esclusivamente accessori e parti di ricambio LAMBORGHINI).
L’impianto deve essere conforme alle VIGENTI NORME di sicurezza.
I collegamenti di terra sono obbligatori. Collegare l’apparecchio ad un efficace impianto di messa a terra.

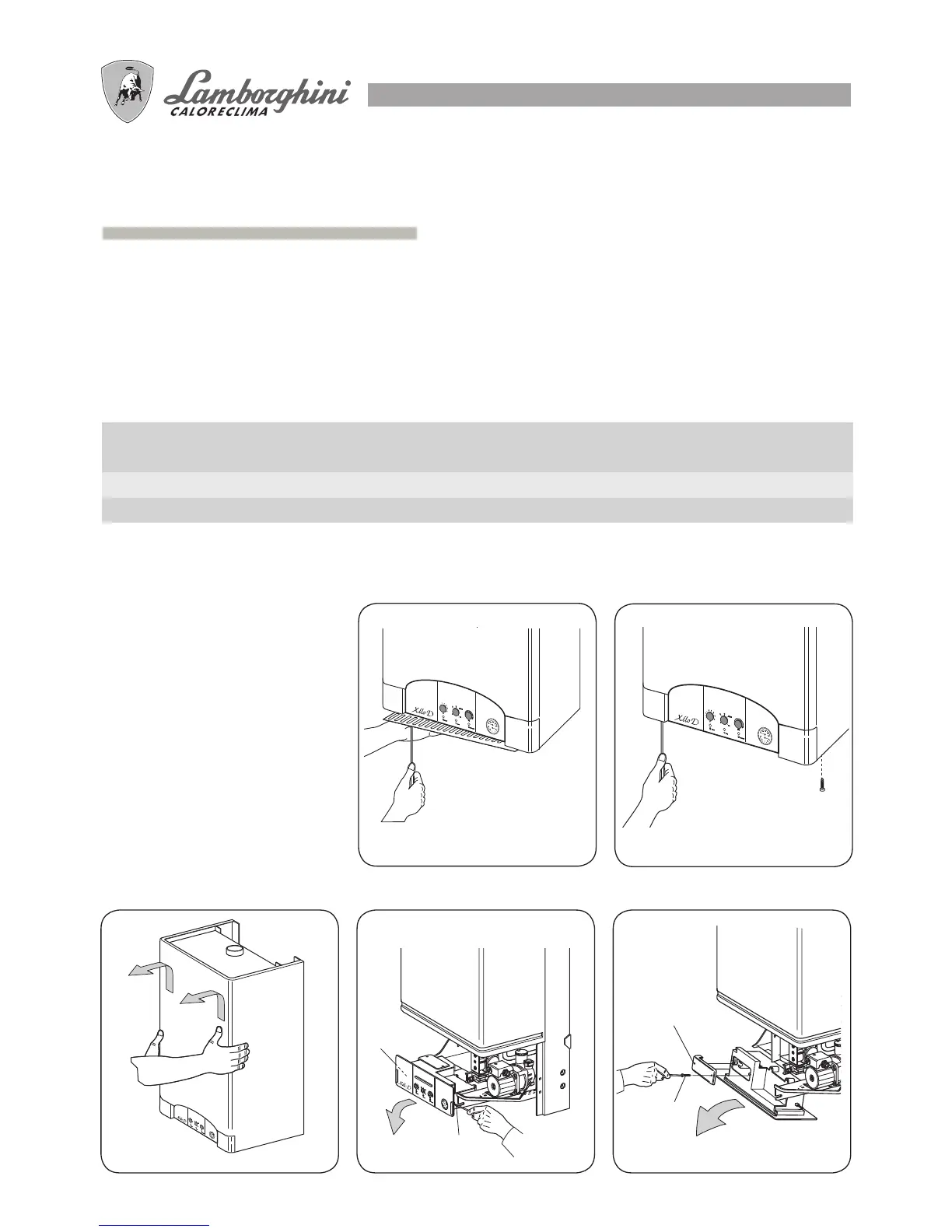

Per accedere al quadro elettrico, ove sono ubicati la morsettiera di alimentazione e l’eventuale collegamento
termostato ambiente, eseguire le seguenti operazioni:
● Togliere tensione alla caldaia.
● Svitare le due viti della griglia
di protezione (fig.1).
● Svitare le due viti di fissaggio
mantello (fig.2)
● Sfilare il mantello verso l’alto e
poi verso se stessi (fig.3).
● Per accedere ai componenti
elettrici ed elettronici allentare
le viti A e tirare in avanti tutto il
cruscotto (fig.4) Inclinarlo
verso il basso e svitare le viti B
del coperchio C. (fig. 5)
fig.3 fig.4
fig.1
fig.2
fig.5
