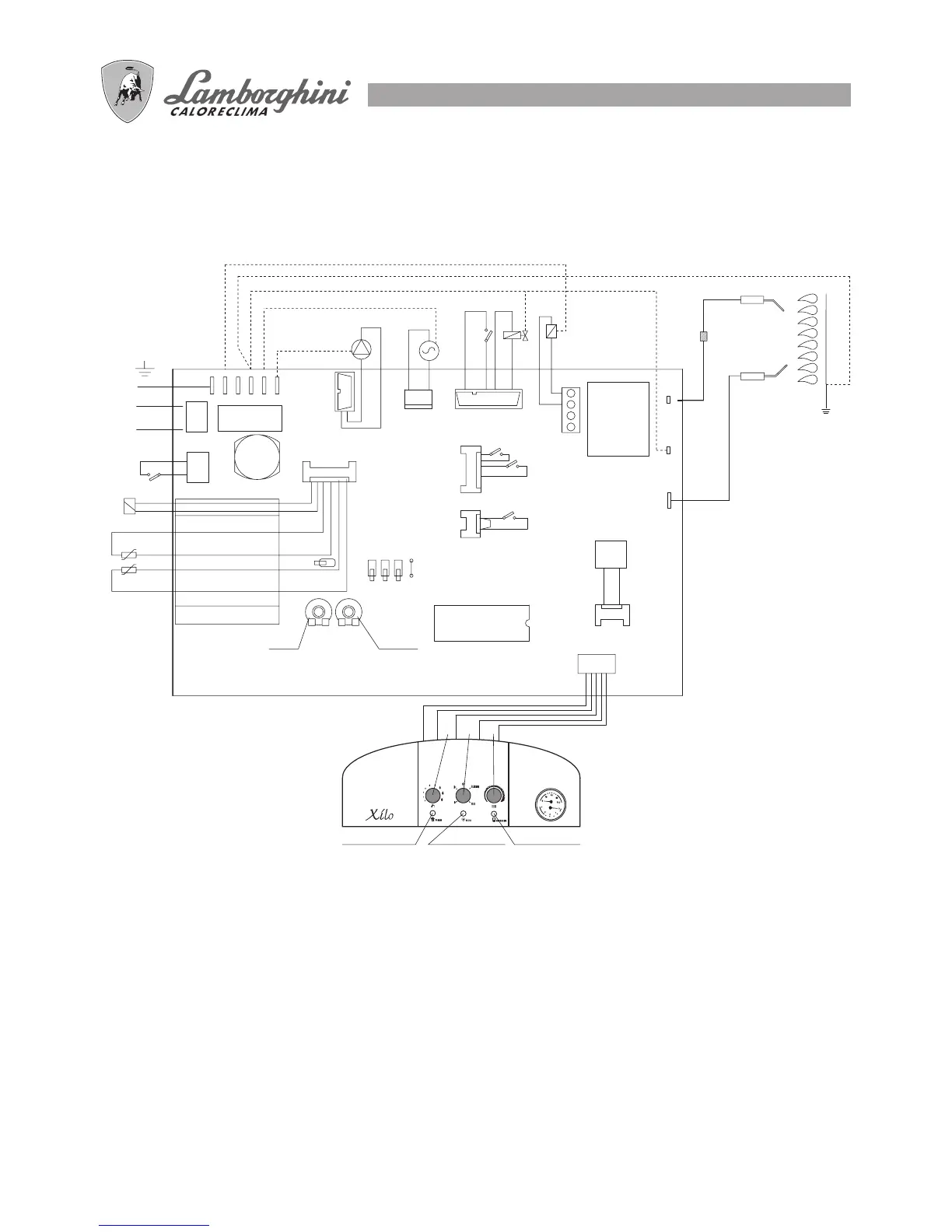

SCHEMA DI MONTAGGIO XILO D 20 N MCS W TOP - scheda cod. 4.56035.0
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
F Fusibile 2(A)
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
JP6 Selettore monotermica/bitermica
L Fase 230 V 50 Hz
MP Micropressostato precedenza sanitario
N Neutro
PA Pressostato aria
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max.
di riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas SIT 837
VG1 Valvola gas Honeywell VK
4105M
VN Ventilatore
1 Potenziometro riscald.
2 Selettore: Spento
Estate
Inverno
Riarmo
Test
3 Potenziometro sanitario
3
2
1
Spia blocco
Spia ON/OFF
Spia anomalie
L
N
J1
F
J14
L1
T A
CiR
J3
J4
VG1
VG
J12
J15
VN
TL
(BASSA TEMP.)
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4
JP2
JP3
TST
RLA
R max.
SR
SS
PS
CONNESSIONE
PANNELLO
JP5
JP1
PA
EA
EC
.tsiseR
mh
o
k 1
S+
J10
MP
Avvertenza: Sulla caldaia è installata una sola delle due valvole gas VG o VG1
