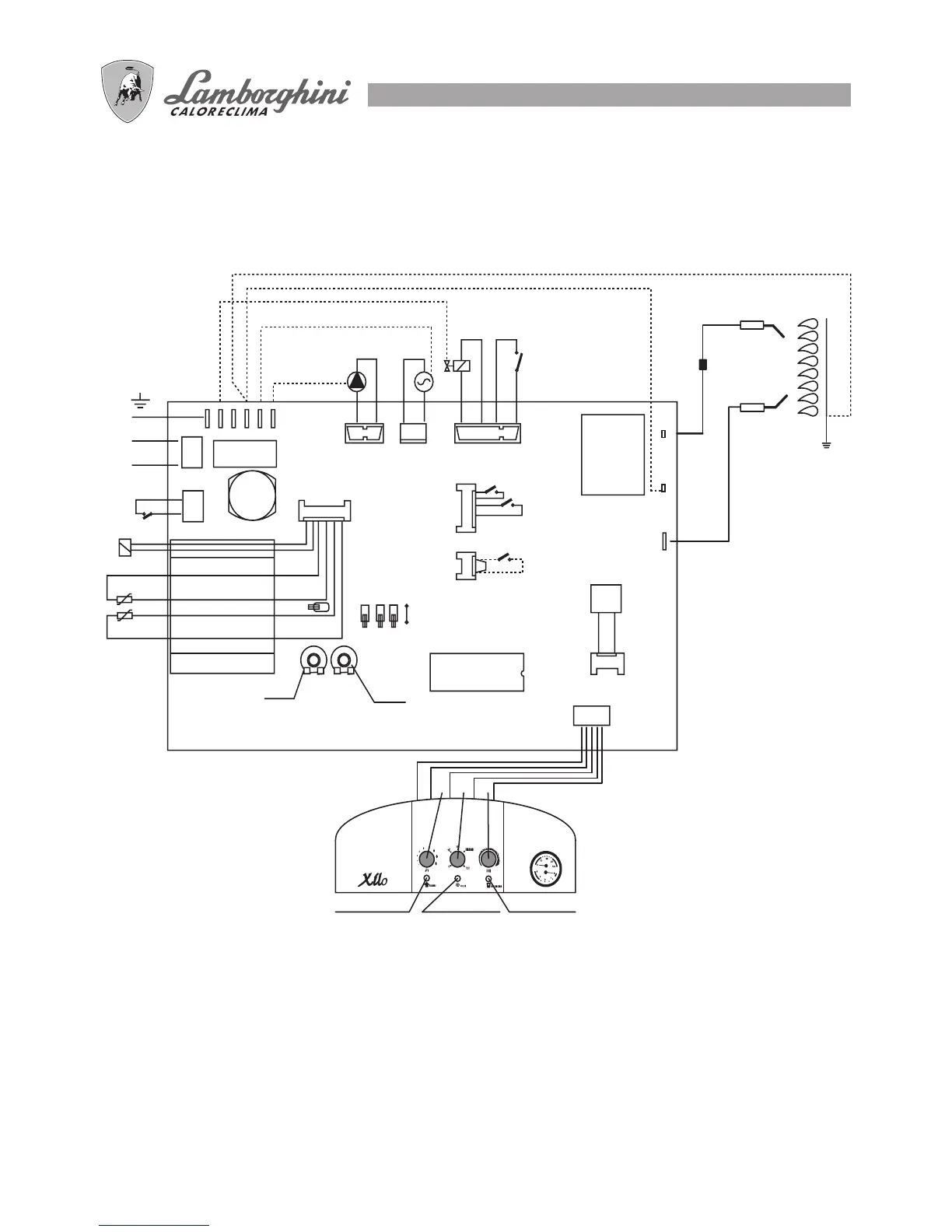

LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
F Fusibile 2(A)
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
L Fase 230 V 50 Hz
MP Micropressostato precedenza sanitario
N Neutro
PA Pressostato aria
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di
riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas
VN Ventilatore
1 Potenziometro riscald.
2 Selettore: Spento
Estate
Inverno
Riarmo
Test
3 Potenziometro sanitario
