LAMBORGHINI XILO D - Page 77

77

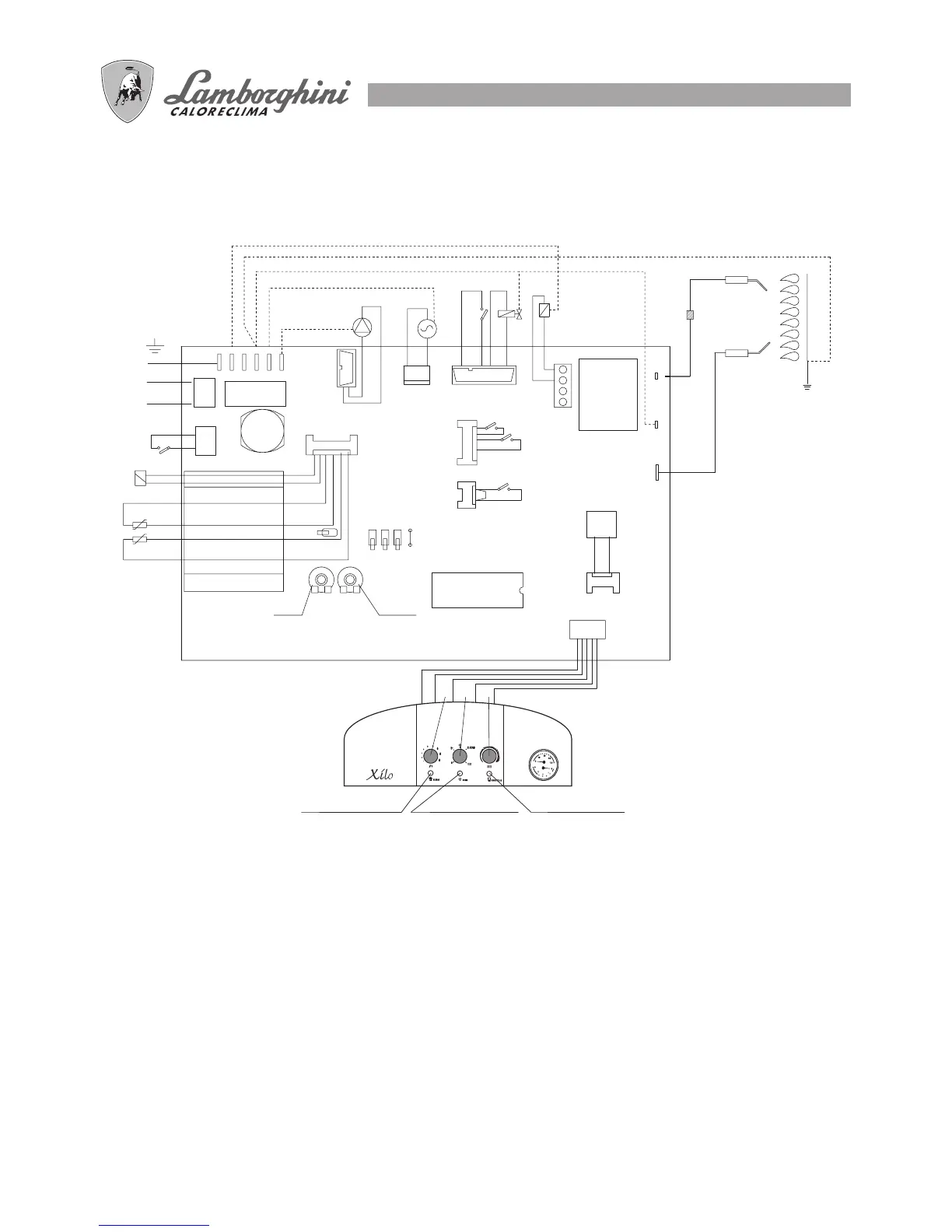

ESQUEMA DE MONTAGEM XILO D 20 N MCS W TOP - placa cód. 4.56035.0
LEGENDA
BM Bobina de modulação
CiR Circulador de aquecimento
EA Eléctrodo de acendimento
EC Eléctrodo de controlo
F Fusível 2(A)
JP1 Selector metano/GPL
JP3 Selector post. circulação
JP4 Selector de limitação ligação
JP5 Ponte a cortar para baixa temp.
JP6 Selector monotérmica/bitérmica
L Fase 230 V 50 Hz
MP Micropressóstato precedência
água-quente
N Neutro
PA Pressóstato ar
PS Pressóstato de falta de água
RLA Regulação do acendimento
lento
Rmax Regulação potência máx. do
aquecimento
SR Sonda do aquecimento
SS Sonda água quente
TA Termóstato ambiente (eventual)
TL Termóstato limite (eventual)
TST Termóstato de segurança
VG Válvula de gás SIT 837
VG1 Válvula de gás Honeywell
VK 4105M
VN Ventilador
1 Potenciómetro do aquecimento
2 Selector: Desligado
Verão
Inverno
Reinicializa
Teste
3 Potenciómetro da água quente
3
2
1
L
N
J1
F
J14
L1
T A
CiR
J3
J4
VG1
VG
J12
J15
VN
TL
(BASSA TEMP.)
J6
J13
J9
J8
BM
JP4
JP2
JP3
TST
RLA
R max.
SR
SS
PS
JP5
JP1
PA
EA
EC
.tsiseR
mh
o
k 1
+ S
J10
MP
LIGAÇÃO EM PONTE DOS
CABOS - CORTAR CASO SIRVA
TERMÓSTATO LIMITE
CONEXÃO
PAINEL
MODULADOR
Indicador de bloqueio
Indicador ON/OFF
Indicador anomalias
Advertência: Sobre la caldeira está instalada só uma das duas válvulas de gas VG ou VG1.
