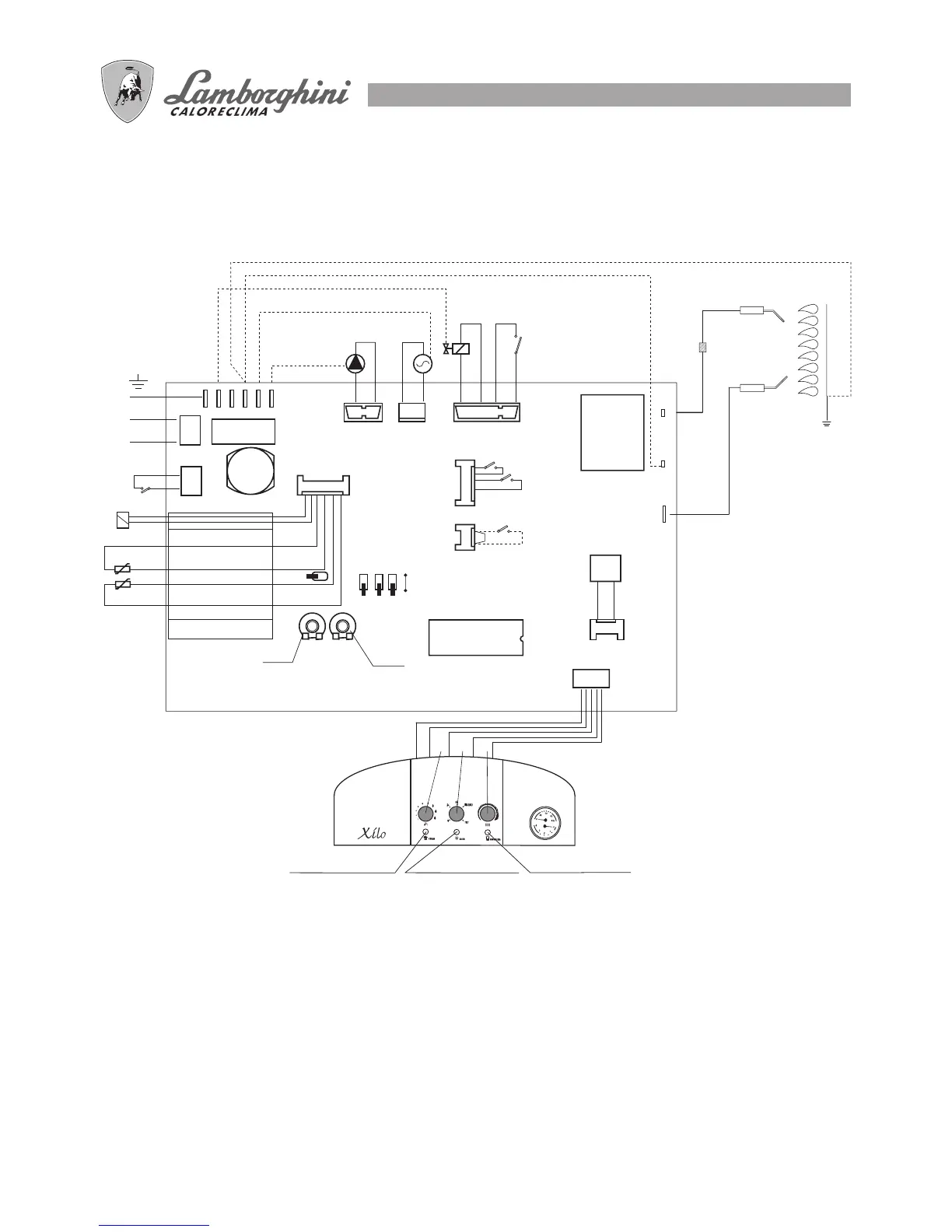

LEGENDA
BM Bobina de modulação
CiR Circulador de aquecimento
EA Eléctrodo de acendimento
EC Eléctrodo de controlo
F Fusível 2(A)
JP1 Selector metano/GPL
JP3 Selector post. circulação
JP4 Selector de limitação ligação
JP5 Ponte a cortar para baixa temp.
L Fase 230 V 50 Hz
MP Micropressóstato precedência
água quente
N Neutro
PA Pressóstato ar
PS Pressóstato de falta de água
RLA Regulação do acendimento
lento
Rmax Regulação potência máx. do
aquecimento
SR Sonda do aquecimento
SS Sonda água quente
TA Termóstato ambiente (eventual)
TL Termóstato limite (eventual)
TST Termóstato de segurança
VG Válvula de gás
VN Ventilador
1 Potenciómetro do aquecimento
2 Selector: Desligado
Verão
Inverno
Reinicializa
Teste
3 Potenciómetro da água quente
