EXPULSIÓN/ASPIRACIÓN

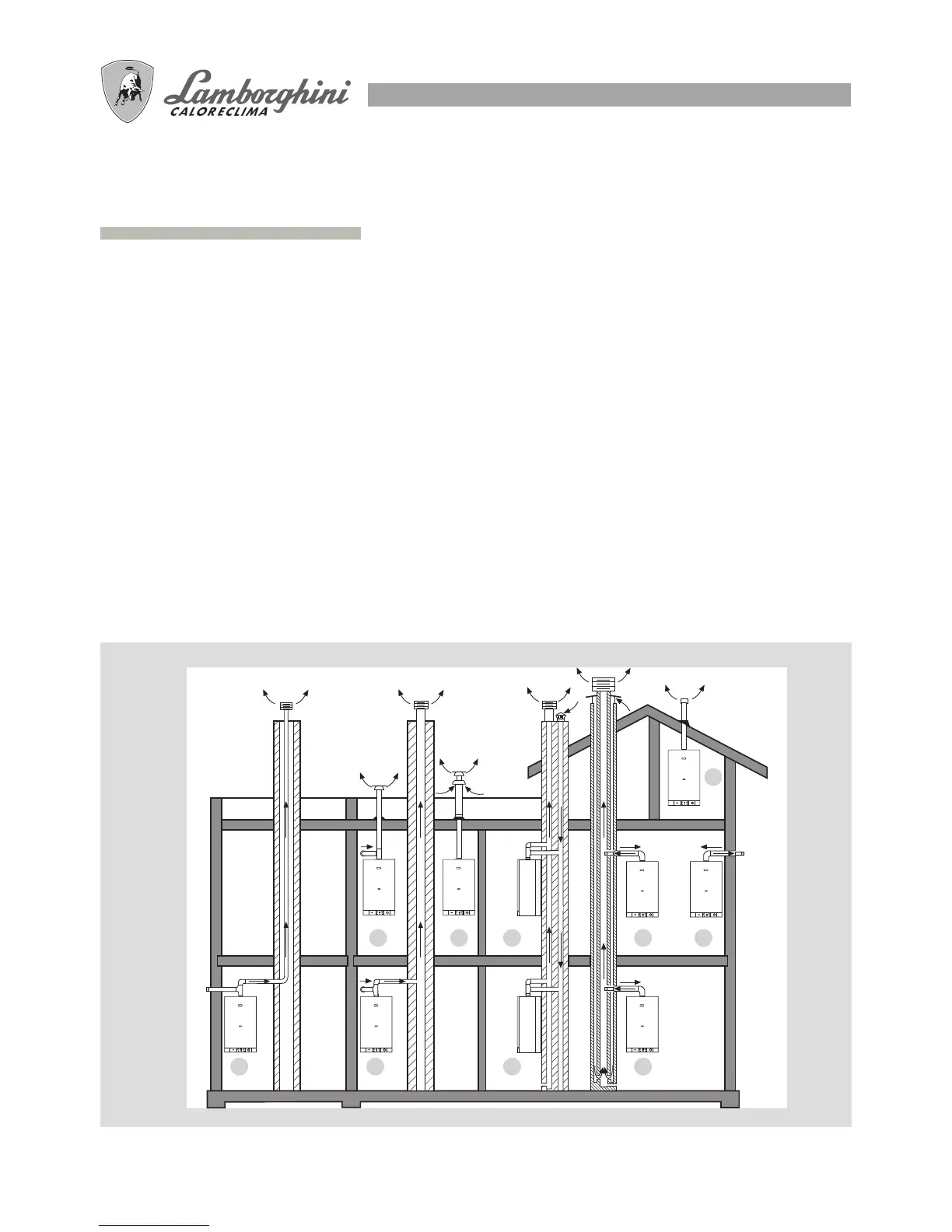

1 Concéntrica desde el tejado C32
2 Concéntrica para terraza C32
3 Ramificadas, desde conductos separados C42
4 Concéntricas, conexiones con conductos concéntricos C42
5 Concéntricas desde la pared externa C12
6 Ramificada para terraza C52
7 Ramificada con conducto individual C82
8 Ramificada C62
Consulten las normas vigentes por lo que respecta a la colocación y a las distancias de los terminales de tiro
desde las puertas, ventanas, etc..
CONEXIÓN A LA CHIMENEA VERSIÓN XILO D 20 N MCS W TOP
La caldera realiza la combustión en una cámara estanca con respecto al ambiente por lo que no requiere ninguna ventilación especial
y puede colocarse por lo tanto en cuartos, trasteros, o talleres técnicos. Hay varias posibilidades para poder expulsar los productos
de la combustión y aspirar el aire del exterior. La caldera prevé fundamentalmente dos tipos base de expulsión/aspiración:
● expulsión/aspiración de tipo concéntrico
● expulsión/aspiración de tipo ramificado
De esta manera, mediante los kits previstos, es posible unir la caldera a conductos concéntricos, conductos
de ventilación, chimeneas separadas, etc..
Algunas soluciones se ejemplifican más abajo.
