26 PIR II User manual - NE41 19003-00 v1.2
4.2 Kretskortet (PCB)
Öppna skalet genom att dra det nedåt i riktning från
Dri-LEDen (D2).
5
7
8
9
10
6
1
3
2
4
+ -
+ -

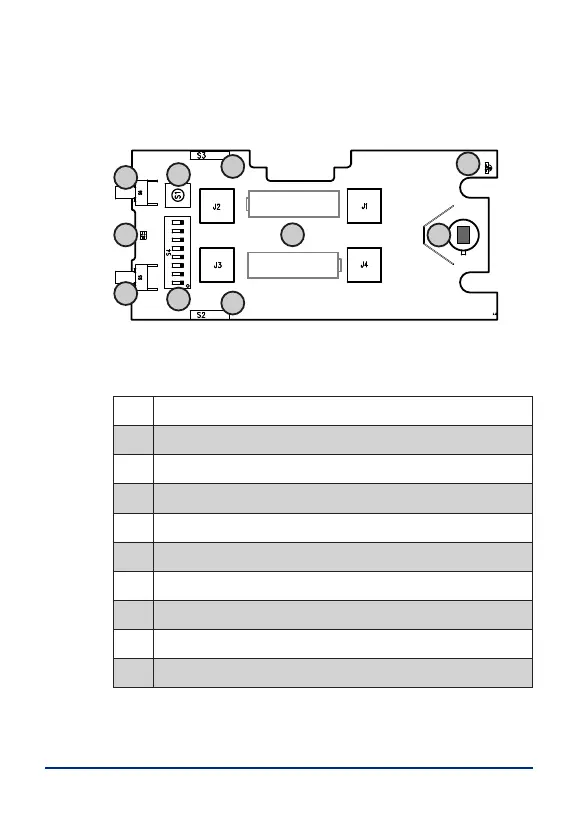

Bild 2. PIR II PCB översikt.
# Typ/Funktion
1 På-knapp (S6)
2 Dri-LED (D2)
3 Av-knapp (S5)
4 Funktionsknapp (S1)
5 DIP-switchar 1-8 (för konguration) (S4)
6 REED-switch (magnetbrytare) (S3)
7 REED-switch (magnetbrytare) (S2)
8 Batterihållare (LR06, 1.5V
DC
) x 2
9 Detektions-LED (D1)
10 IR-sensor (D6)
Tabell 2. PIR II PCB benämningar.
