6.1.1 På en utåtgående dörr
Vi rekommenderar att montera PIR II på insidan av
ett utåtgående (sedd inifrån brukarens boende)
dörrblad och dörrmagneten på dörrkarmen enligt
bilden nedan.
ON
OFF

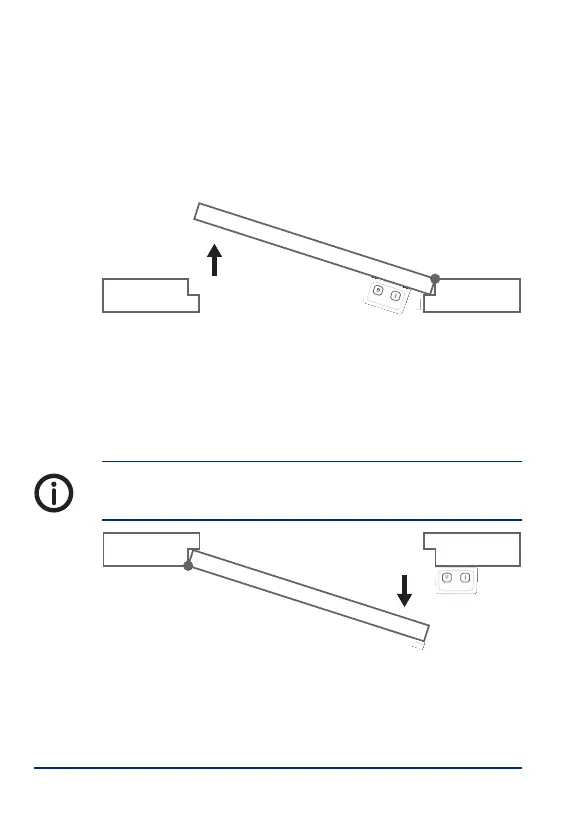

Bild 9. Montering på en utåtgånde dörr.
6.1.2 På en inåtgående dörr
När dörren är inåtgående (sedd inifrån brukarens
boende) rekommenderas att PIR II-enheten monteras
på dörrkarmen och magneten på dörrbladet.
Säkerställ att dörrmagneten linjerar korrekt med
PIR II-enheten!
ON
OFF
Bild 10. Montering på en inåtgånde dörr.
