46 PIR II User manual - NE41 19003-00 v1.2
4.2 Leiterplatte
Önen Sie das Gehäuse, indem Sie die obere Ab-
deckung ab der Betriebsanzeige-LED nach unten
schieben.
5
7
8
10
6
1
3
2
4
+ -
+ -

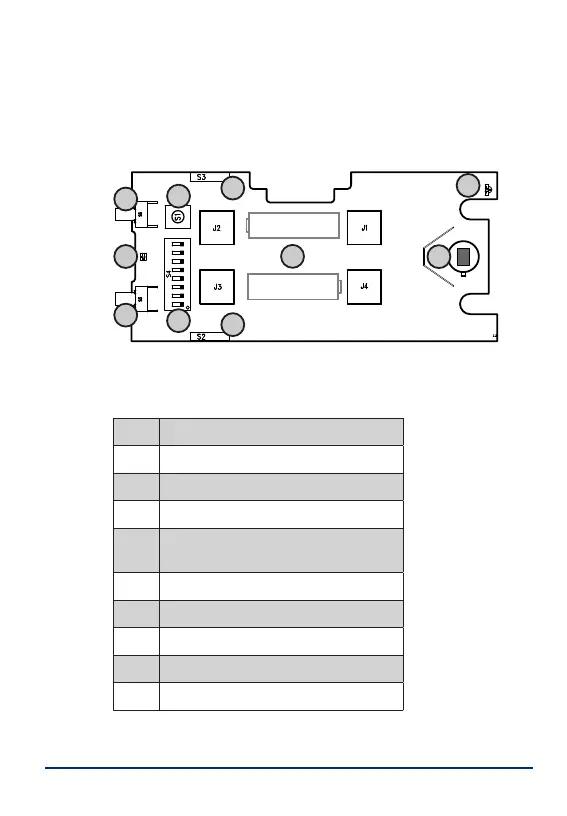

Bild 2. PIR II-Leiterplattenübersicht.
# Typ / Funktion
1 Einschalttaste (S6)
2 Betriebsanzeige-LED (D2)
3 Aus-Taste (S5)
4 Funktionsschalter (S1)
5
DIP-Schalter 1-8 (zur Konguration)
(S4)
6 REED-Schalter (Magnetschalter) (S3)
7 REED-Schalter (Magnetschalter) (S2)
8 Batteriehalter (LR06, 1,5 VDC) x 2
9 Bewegungserkennungs-LED (D1)
10 PIR-Sensor (D6)
Tabelle 2. Bauteile der PIR II-Leiterplatte.
