32
6. Montage
6.2 Montage des
Durchlicht-Beleuchtungsträgers (TL)
Die Aufl agefl äche am Mikroskop (8.3) mit einem
trockenen Tuch abwischen. Den Beleuchtungs-
träger (8.1) leicht nach hinten kippen und so ein-
setzen, dass der Zapfen (8.2) in die Nut der Aufl a-
gefl äche (8.4) eingreift.
Den TL-Beleuchtungsträger aufrichten und mit
den 4 Schrauben befestigen.
Beim Anschrauben den TL-Beleuchtungsträger
nicht festhalten, damit eine optimale Ausrichtung
zur optischen Achse gewährleistet ist.
Mit der Rändelschraube (9.1) kann der Kippwin-
kel des Beleuchtungsträger variiert oder in der
senkrechten Position fest arretiert werden.
Leica DMI4000 B und Leica DMI6000 B
Verbinden Sie das Elektronikkabel mit einer der
Buchsen EXT1–EXT4.
Das Lampenhaus für Durchlichtbeleuchtung für
Halogenglühlampen 12 V 100 W ist ein separates
Teil. Wechsel der Halogenglühlampen → Kapitel
6.10, S. 46.

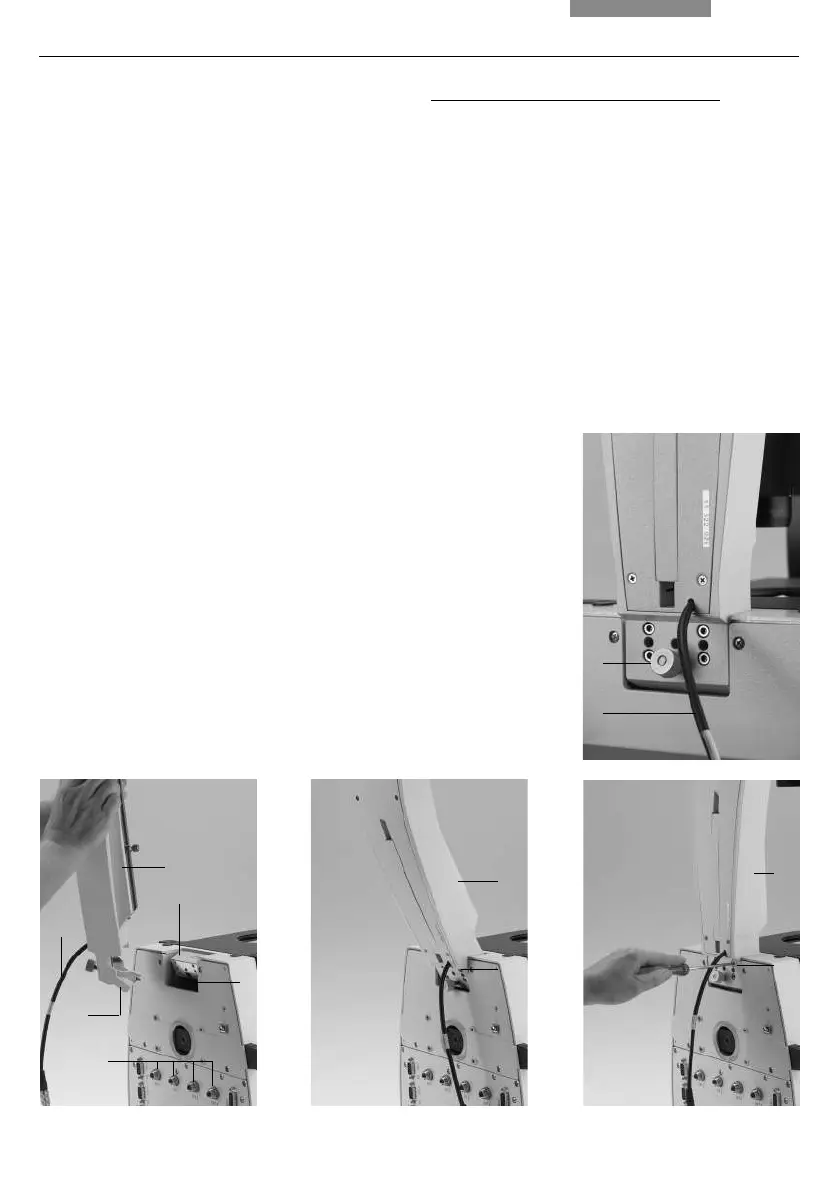

Abb. 9 Durchlicht-Beleuchtungsträger, Rückseite
1 Rändel zum Arretieren
des Durchlicht-Beleuchtungsträgers
2 Anschlusskabel für die Mikroskoprückwand
Abb. 8 Montage Durchlicht-Beleuchtungsträger
1 Durchlicht-Beleuchtungsträger
2 Zapfen TL-Beleuchtungsträger
3 Aufl agefl äche
4 Nut Aufl agefl äche
5 Nut Aufl agefl äche
6 Buchsen EXT1-EXT4
7 Anschlusskabel
1
2
1
3
4
7
2
6
1
5
1
5
