56
6. Montage

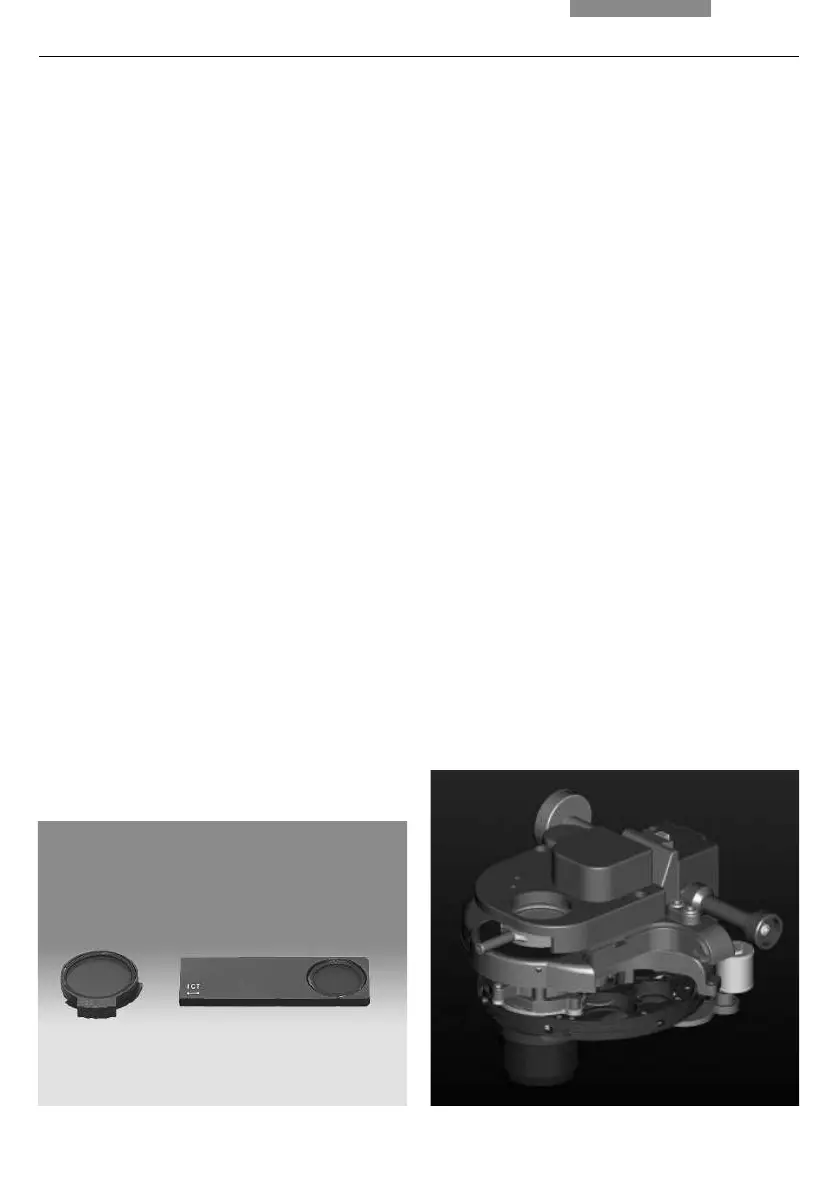

Abb. 70 Mechanischer Polarisationshalter
1 Manueller Polarisator
2 Manueller Analysator
Abb. 71 Kondensor mit motorischem Polarisator
6.14 Einsetzen des Front-Modul Schiebers
Ist Ihr Mikroskop für den Integrierten Modulati-
onskontrast oder für den Integrierten Phasen-
kontrast vorbereitet, ist im Stativ ein Frontmodul
(eventuell in Verbindung mit einem manuellen
Vergrößerungswechsler) integriert. Erkennbar
ist dies an einer 2 x 3 cm Öffnung an der linken
Frontseite des Mikroskops. Ist diese Öffnung
nicht vorhanden oder verschlossen, ist Ihr Mik-
roskop nicht für die integrierten Verfahren vorbe-
reitet.
In diese passt entweder ein Schieber für den
integrierten Modulationskontrast oder auch ein
Schieber für den integrieten Phasenkontrast.
Beim Phasenkontrast Schieber müssen gege-be-
nenfalls noch die Phasenringe eingelegt werden.
Der Schieber wird mit der Beschriftung nach
vorn zeigend eingesetzt. Er besitzt eine Hellfeld
Position und 2 Positionen für die Kontrastierver-
fahren (Position A und Position C).
(A und C bezeichnen die Pupillenlage des ver-
wendeten Objektivs. Die Pupillenlage Ihres Ob-
jektives entnehmen Sie der beigelegten Objek-
tivliste. Ebenso fi nden Sie eine Gravur auf Ihrem
Objektiv.)
6.15 Montage des Polarisators und Analysators
Wird bereits werkseitig vorgenommen.
Zum Nachrüsten gehen Sie folgendermaßen vor:
Motorischer Kondensor:
Siehe dort beigefügte Montage Anleitung
Manueller Kondensor:
Befestigen Sie, je nach Bedarf, den 1-fachen
oder 3-fachen Positionshalter auf der Oberseite
des manuellen Kondensors. Der Halter besitzt
eine Führung, die in die Öffnung neben dem
Schraubengewinde eingesetzt werden muss. Der
Halter muss so platziert werden, dass der einzu-
setzende Polarisator oder Filter die Öffnung des
Kondensors bedeckt.
In den Halter führen Sie nun den Polarisator oder
Filter mit der gewünschten Seite nach oben ein
(λ: Lambda und Polarisator; POL: nur Polarisator).
Ein Klickmechanismus zeigt Ihnen den richtigen
Sitz an. Der Polarisator muss sich leicht in der
Führung (um ca. 30°) bis zu den beiden Anschlä-
gen drehen lassen.
