33

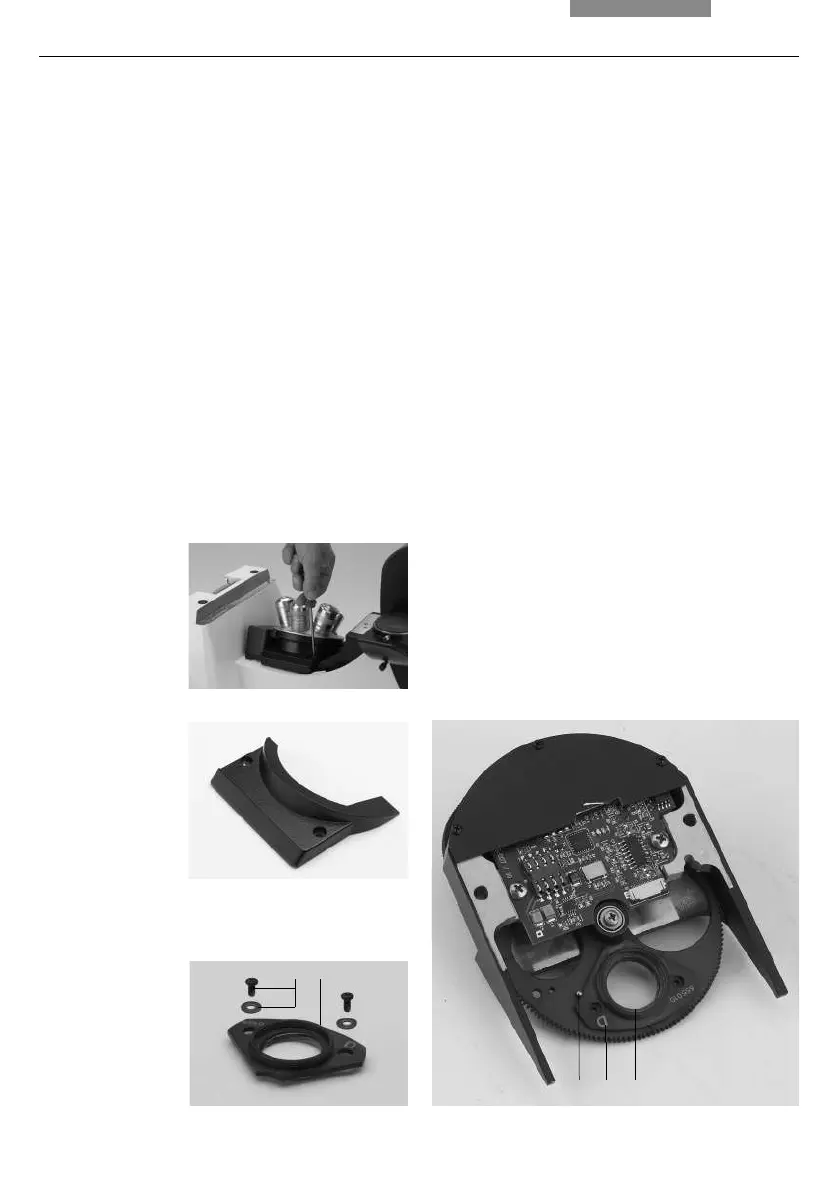

6. Montage
Abb. 12 IC-Objektivprisma
1 Objektivprisma in Fassung
2 Unterlegscheibe und Schraube
Abb.10b DIC-Objektivprismenrevolver (kodiert und motorisch)
1 IC-Objektivprisma in Fassung
2 Kennbuchstabe (ID)
3 Orientierungsstift
Abb. 11 Frontabdeckung DIC-Prismenscheibe
6.3 Montage des DIC-Moduls
und der DIC-Objektivprismen
Sollte Ihr Mikroskop nicht mit DIC ausgerüstet
sein, fahren Sie bitte fort mit Kapitel 6.4.
Bei den Mikroskopen der Leica DMI-Serie sind
die DIC-Prismen bereits in der DIC-Scheibe (Abb.
10b) unterhalb des Objektivrevolvers eingesetzt.
Es werden motorische, manuell kodierte und
manuelle DIC Scheiben angeboten. Die Montage
ist idenisch für alle Varianten.
Bei Nachrüstung der IC-Prismenscheibe wie
folgt vorgehen:
• Frontabdeckung (Abb. 11) unter dem Objek-
tivrevolver nach Lösen der Innensechskant-
schrauben (Abb. 10a) entfernen.
• DIC-Prismenscheibe (Abb. 10b) in die Auf-nah-
me gerade einsetzen. Drehen Sie zu-nächst
eine Schraube leicht mit dem mitgelie-ferten 3
mm Sechskantschraubendreher an, dann bei-
de Imbusschrauben festziehen.
Achtung: Prismenscheibe so ein setzen, dass
das Elektronikboard nach unten zeigt.
Die Elek-
tronik (speziell die Kontakte) nicht mit den Fin-
gern berühren!!
Nachrüstung einzelner IC-Prismen:
• Lösen Sie die beiden Imbusschrauben und ent-
nehmen Sie die Prismenscheibe.
• Prismen gegen den Anschlagstift (10b.3)
setzen, die Unterlegscheibe zwischen Prisma
und Schraube legen und nur leicht anschrau-
ben, um Spannungen zu vermeiden. Prismen
so einlegen, dass der Kennbuchstabe, z.B. ID,
nach oben zeigt und ablesbar ist.
• Nach Montage der Prismen setzen Sie die
Prismenscheibe wieder in die Aufnahme ein.
Abb. 10a Demontage der Frontabdeckung
32 1
2
1
