79
7. Mise en service
7.10 Ajustement des sources de lumière
Attention !
Il se peut que le boîtier de lampe et la lampe
soient encore chauds !
Axe de transmission (TL) avec module d’éclai-
rage 107/2
Le module d’éclairage 107/2 avec lampe ha-
logène 12 V 100 W est réglé d’usine. Il est inutile
de centrer la lampe.
Module d‘éclairage 107 L
pour lampe halogène 12 V 100 W
L’ajustement de la lampe s’effectue au moyen
des vis (98.2) et du bouton (98.3).
• Placer une feuille de papier blanc sous le
diaphragme de champ.
• Ajuster la lampe de façon à produire sur le
papier une tache claire et homogène.
Axe de réfl exion (IL) avec module d‘éclairage 106 z
• En cas d’utilisation d’un régulateur de puis-
sance, il convient tout d’abord de le mettre sous
tension.
• Si besoin est, activer l’axe de réfl exion (pour
Leica DMI4000/6000 B avec la touche de fonc-
tion TL/IL. FLUO s’affi che sur l’écran Leica.)
• Pour ajuster la lampe, installer le réfl ecteur
(fi g. 99) à la place d’un bloc de fi ltres dans la
tourelle à fi ltres.
Noter la désignation du bloc de fi ltres remplacé.
Remarque :
Pour éviter des erreurs de réglage, il est néces-
saire de retirer aussi les blocs de fi ltres voisins.
• Tourner le réfl ecteur dans le trajet optique.
Pour Leica DMI4000/6000 B : Le réfl ecteur est à
la bonne position quand la désignation du bloc
de fi ltres remplacé s’affi che sur l’écran Leica.

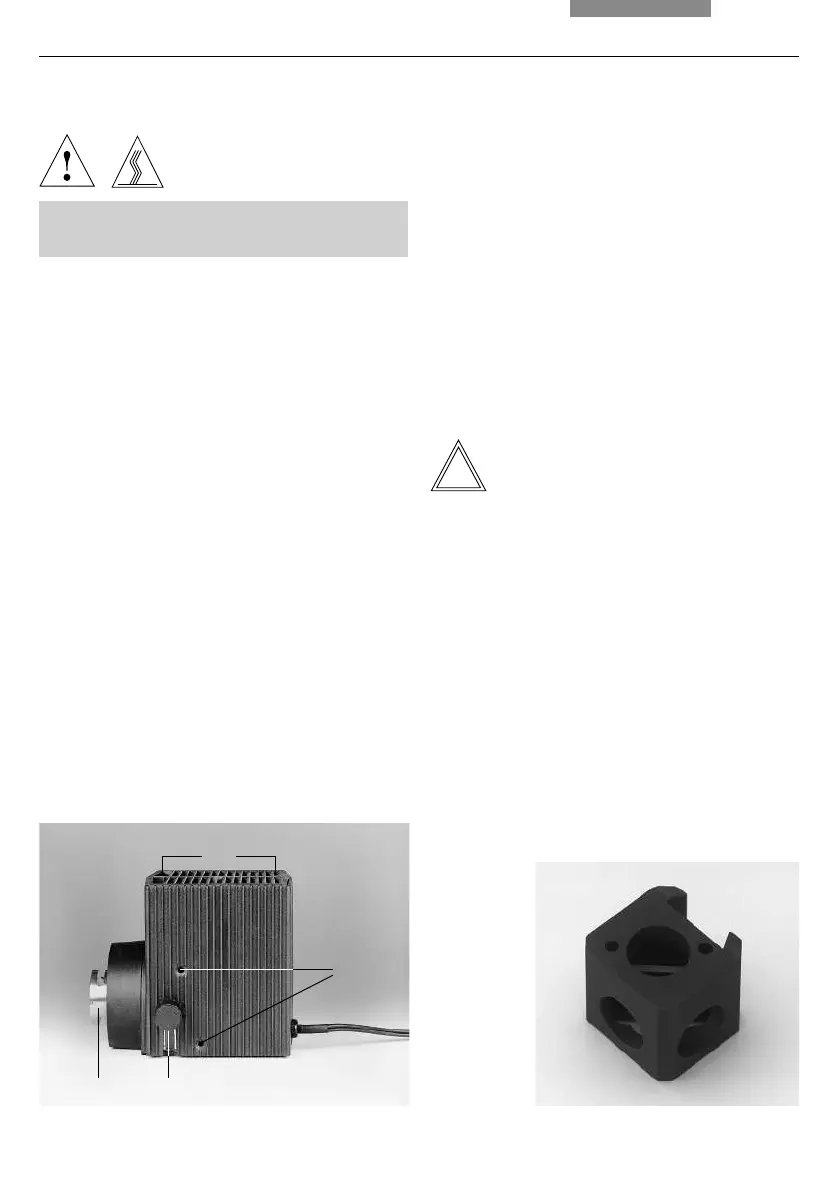

Fig. 99 Bloc de réfl ecteur pour l‘ajustement de la lampe
Fig. 98 Module d’éclairage 107 L
1 Fixation du boîtier
2 Vis d’ajustement vertical
3 Bouton d’ajustement horizontal
4 Mise au point du collecteur
