39
6. Assemblage
6.5 Mise en place des condenseurs
Tous les condenseurs de la série DMI Leica sont
équipés d’un tourelle à 7 positions et peuvent être
munis, de manière individuelle, des diaphragmes
circulaires correspondants pour le contraste de
phase (PH), le fond noir (DF) ou de prismes CI pour
le contraste interférentiel (CIT) ou des éclairages
de fente pour le contraste de modulation intégré
(CMI).
En règle générale, les anneaux de lumière, les
diaphragmes à fente et prismes de condenseur
sont déjà installés d’usine dans la tourelle ; pour
cette raison, le montage qui va suivre ne doit pas
être réalisé. Lire en → page 42 le chapitre Mon-
tage des condenseurs.
Montage des anneaux de lumière et des
diaphragmes à fente
• Éteindre le microscope.
• Démonter la trappe du condenseur (38.1). Pla-
cer l’anneau de lumière dans un des grands
logements à rainures de guidage de la tourelle
de condenseur.
• Desserrer à fond la vis de centrage de droite de
la tourelle de condenseur au moyen de la clé
de réglage (39.2). Pour éviter que la tourelle de
condenseur ne tourne encore, insérer la clé
de réglage (39.2) dans la vis de centrage de
gauche de la tourelle. Elle doit pénétrer dans
l’orifi ce de 1 mm au maximum.
Monter les anneaux de lumière pour Phaco
(caractérisés par les codes 0, 1, 2, 3 et la focale
frontale S de la tête de condenseur correspon-
dante) et le diaphragme DF (caractérisé par un
D pour fond noir et la focale frontale S de la tête
de condenseur correspondante), ainsi que les
diaphragmes à fente (caractérisés par M05, M10,
M20, M40 et M63) dans les orifi ces de la tourelle
en procédant de la manière suivante :
• Choisir un emplacement et vérifi er que les
deux vis de fi xation sont dévissées et qu’elles
ne dépassent pas à l’intérieur de l’orifi ce. Pour
déplacer les vis, amener dans le trajet optique
l’emplacement correspondant à l’anneau de lu-
mière souhaité. Centrer l’anneau avec les deux
clefs de réglage.
• Prendre alors en main la pince spéciale du
condenseur (fi g. 39.1).

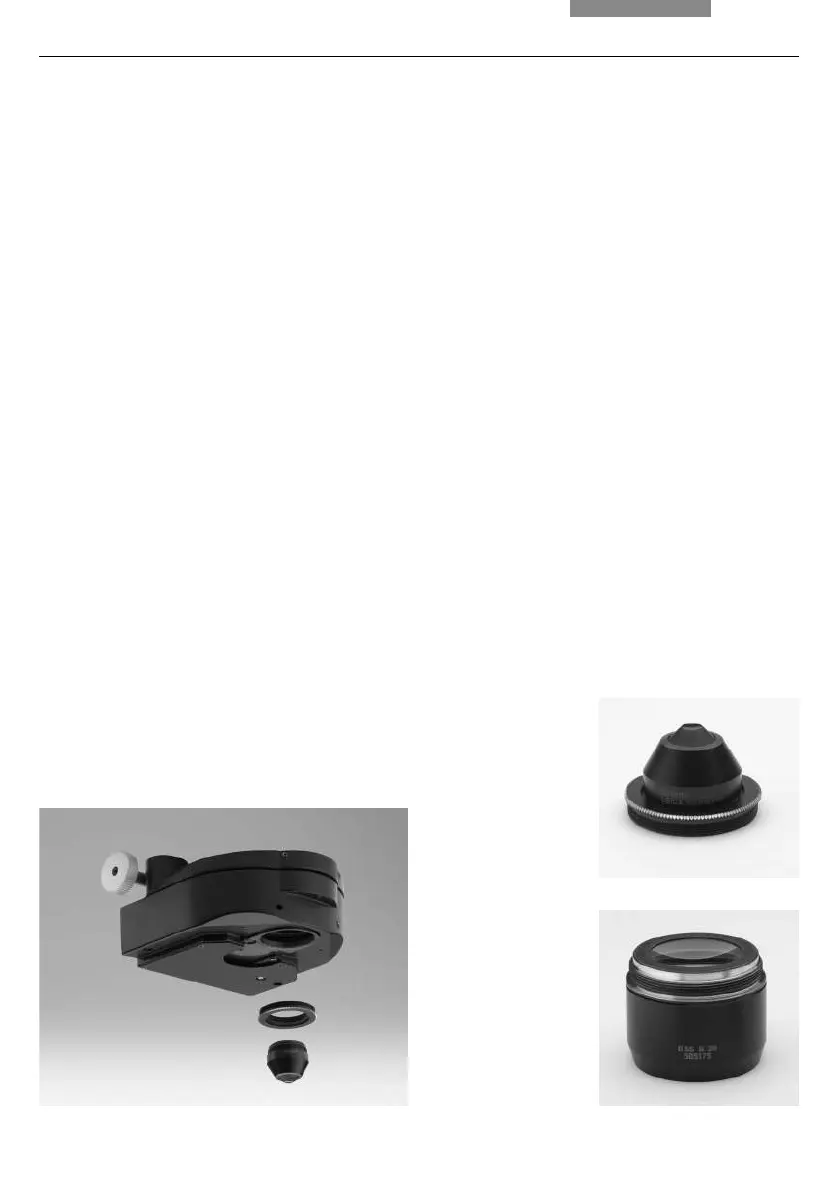

Fig. 35
Tête de condenseur S28
Fig. 33 Base du condenseur S1-S28
Fig. 34
Tête de condenseur S1
