40
6. Assemblage
• Assembler si possible les anneaux de lumière
0..3 dans l’ordre croissant. La numérotation
des emplacements se trouve en bordure de la
couronne dentée (4 grands orifi ces : 1 à 4 ; 3
petits orifi ces : 5 à 7).
• A l’aide de la pince spéciale pour condenseur,
saisir l’anneau de lumière à monter de sorte
que (l’inscription doit être orientée vers le haut
et lisible) la nervure de l’anneau de lumière
soit centrée sans le logement de la pince et
que le bord supérieur de l’anneau de lumière
repose bien plane dans la fi xation de la pince.
Le numéro doit être dirigé vers la pointe de la
pince. Presser les joues latérales de la pince
et saisir l’anneau de lumière (fi g. 39a).
• Au-dessous des anneaux de lumière se
trouvent deux nervures de guidage qui doivent
être ajustées dans les deux rainures situées
dans l’orifi ce.
Placer l’anneau de lumière (en tenant la pince
spéciale du condenseur d’en haut, légèrement
inclinée et perpendiculairement au boîtier), de
sorte que le porte-anneau soit pris sous l’étrier
à ressort du logement (fi g. 3).
! Attention :
En aucun cas, n’appuyer l’étrier à ressort vers
le bas. Cela peut entraîner une destruction de
l’étrier ou un mauvais positionnement de l’an-
neau de lumière.
Veiller à faire enclencher l’anneau de lumière
(par des mouvements de rotation) et desserrer la
pince.
Le cas échéant, éliminer prudemment les
traces de doigts (ou la poussière) du prisme.
• Précentrer l’anneau de lumière avec la vis de
centrage de gauche. La vis de centrage de
droite ne doit en aucun cas servir au centrage
du prisme.
• Noter le numéro de l’orifi ce et la désignation de
l’anneau de lumière en vue de la confi guration
ultérieure du logiciel Leica Application Suite
(LAS).
• Retirer la clé de réglage et refermer le conden-
seur.
• Le micro-centrage s’opère après la mise sous
tension du microscope à l’aide de la lentille de
Bertrand ou du télescope (fi g. 32).

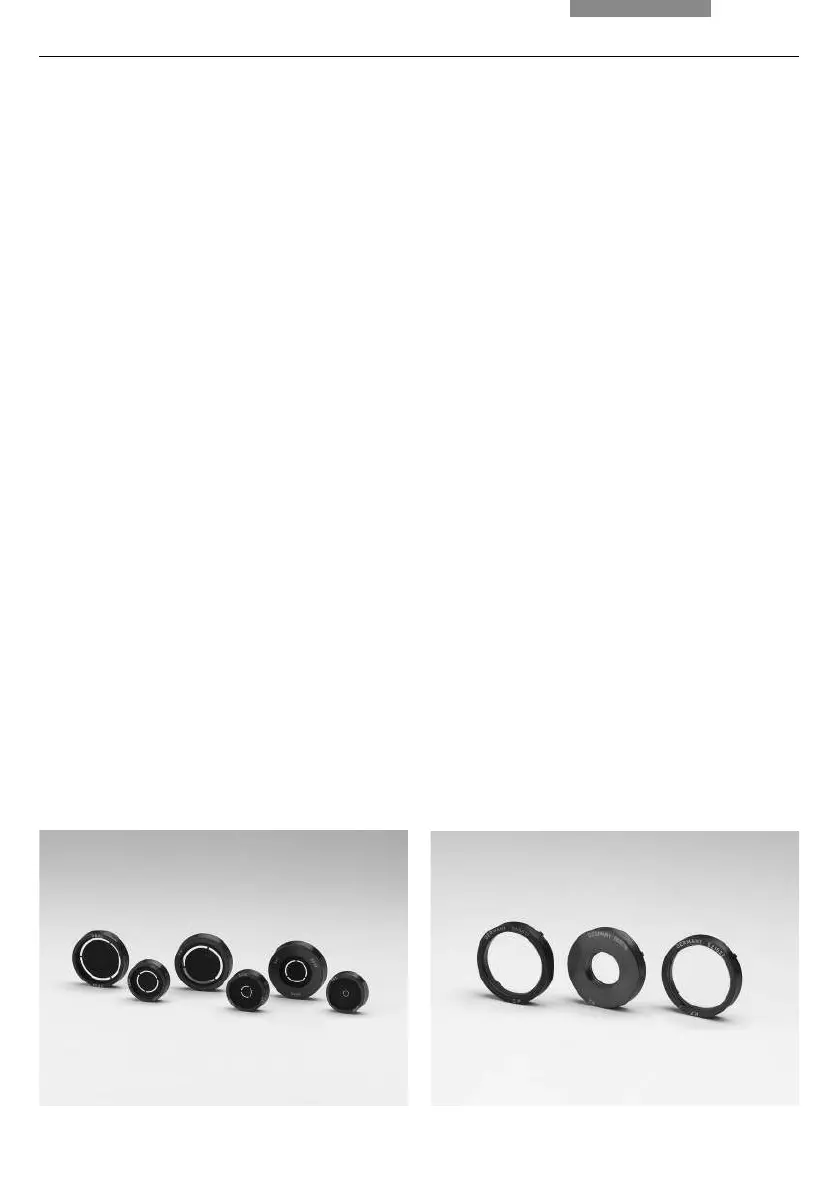

Fig. 36 Anneaux de phase Fig. 37 Prismes de condenseur
