41
6. Assemblage
S’il est nécessaire d’insérer aussi des prismes
de condenseur CI, lire la suite, sinon passer à la
section suivante.
Mise en place des prismes de condenseur CI
• Éteindre le microscope.
• Démonter la trappe du condenseur (38.1).
Monter le prisme dans un des grands loge-
ments à rainures de guidage de la tourelle de
conden-seur.
• Desserrer à fond la vis de centrage de la
tourelle de condenseur à l’aide de la clé de
réglage (39.2). Pour éviter que la tourelle de
conden-seur ne tourne encore, insérer la clé
de réglage (39.2) dans la vis de centrage de
gauche de la tourelle. Elle doit pénétrer dans
l’orifi ce de 1 mm au maximum.
• A l’aide de la pince spéciale pour condenseur,
saisir le prisme à monter de sorte que (l’inscrip-
tion doit être orientée vers le haut et lisible) la
nervure du prisme soit centrée par rapport à la
came de la pince et que le bord supérieur du
prisme repose bien plane dans la fi xation de la
pince. Le numérotation K2..K16 des différents
prismes doit être orientée vers la pointe de la
pince. Saisir le prisme en serrant la pince (fi g.
39a).
• Au-dessous des prismes se trouvent deux
nervures de guidage qui doivent être ajustées
dans les deux rainures situées dans l’orifi ce.
Placer le prisme (en tenant la pince spéciale
du condenseur d’en haut, légèrement inclinée
et perpendiculairement au boîtier) de sorte que
le porte-anneau soit pris sous l’étrier à ressort
du logement (fi g. 39a).

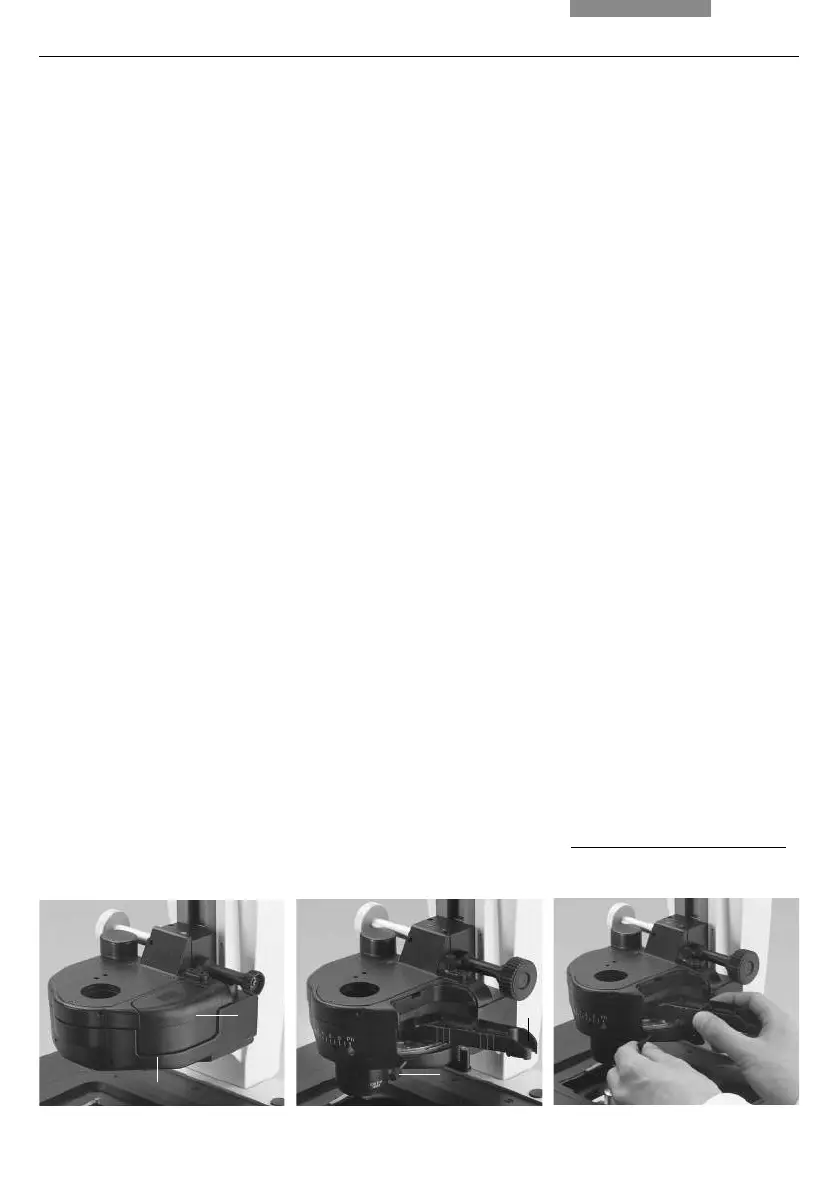

Fig. 38 Condenseur
1 Trappe du condenseur,
2 Orifi ce de centrage
Fig. 39 Condenseur ouvert
1 Pince spéciale de condenseur,
2 Clé de réglage
1
1
2
1
2
Fig. 39a Mise en place du prisme
Lorsque le prisme est monté, sa dési-
gnation doit être visible et orientée vers
le milieu de la tourelle du conden-seur.
Dans le cas contraire, aucune image CIT
ne peut être réalisée.
