49
Beleuchtungsspiegel
Als Mikroskopbeleuchtung wird z. B. normales
Tageslicht verwendet, Abb. 37.
Beleuchtungsstutzen (38.2) mittels kurzem
Sechskantschlüssel 2.5 mm (1.2) demontieren.
(Die 3 Befestigungsschrauben sind verdeckt im
Beleuchtungsstutzen.)
Beleuchtungsspiegel in den Mikroskopfuß ein-
stecken.

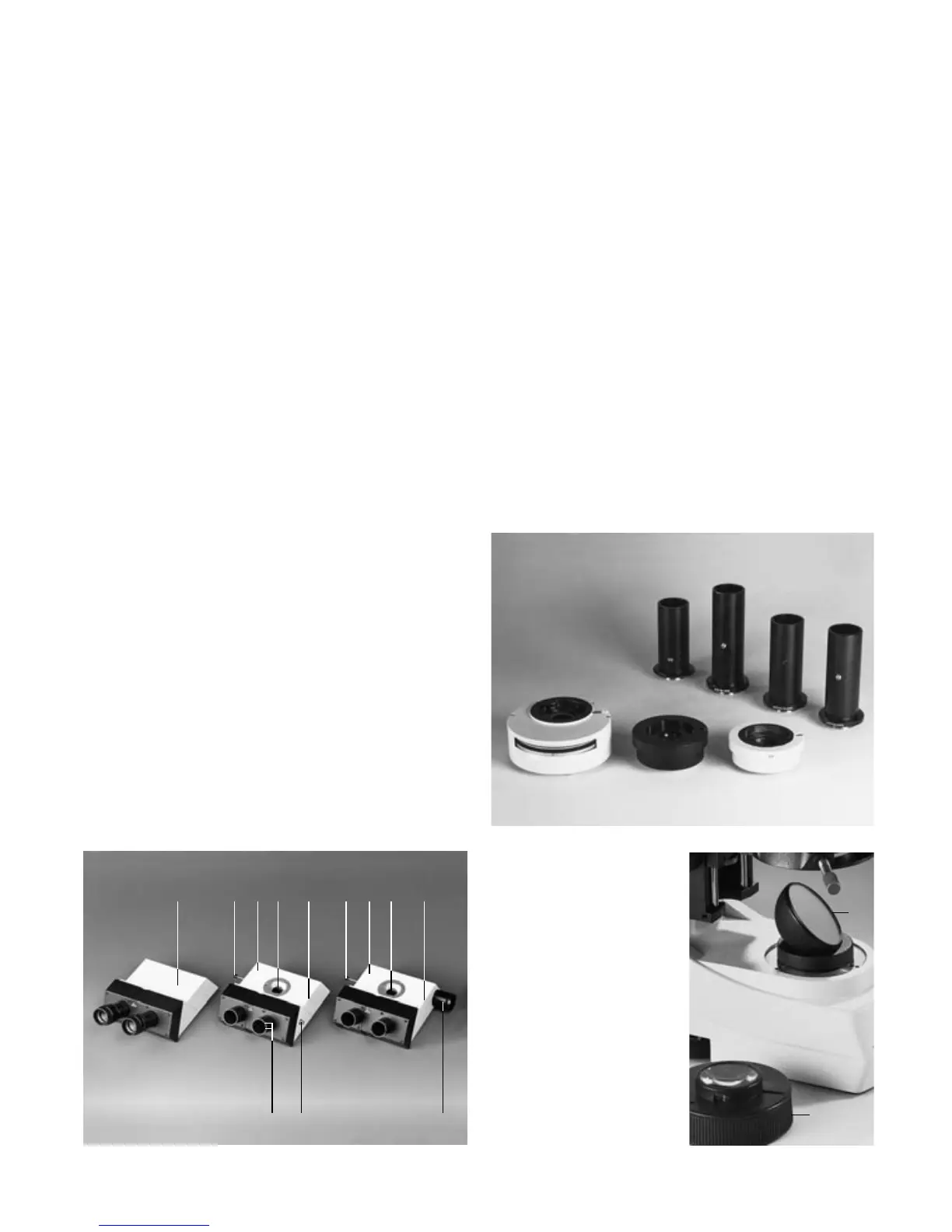

Abb. 36 Ergänzungen zum Tubusprogramm
1 Vergrößerungswechsler (1x, 1.25x, 1.5x, 2x), 2 Adapter R/L
für DM R-Tuben (Abb. 37), 3 Ergomodul L2/25 zur Erhöhung
des Tubuseinblicks um 30 mm, 4 Adapter für Photookulare an
Trinokulartuben L
Abb. 37 Mikroskoptuben DM R-Programm (nur mit Adapter
36.2)
1 HC BSA 25: Binokularer Tubus mit Schärfeausgleich, 2 HC
FSA 25 PR und HC FSA 25 P: Binokulare Phototuben mit (PR)
bzw. ohne (P) Rückspiegelung, 3 HC FSA 25 PE: Binokularer
Phototubus mit seitlicher Einspiegelung, 4 Schaltstange für
Strahlenteiler, 5 Aufnahme für Photostutzen, 6 Klemmung für
Photostutzen, 7 Rastung für Pol-Okulare, 8 Buchse für Steuer-
kabel Dunkelklappe (nur Tubus PR), 9 Anschluß für seitliche
Einspiegelung, 10 Photostutzen FSA, 11 Photostutzen FSA mit
2 Ausgängen (3 Schaltstellungen)
Abb. 38 Beleuchtungsspiegel
1 Spiegel, in x- und
y-Richtung ausrichtbar
2 Beleuchtungsstutzen, mit
Bohrungen zum Lösen der
3 Befestigungsschrauben,
demontiert
123
1 4 42 5 6
8 97
3 5 6
1
2
