Leica DMLS - Télémicroscopie

44
Example:
On a focalisé les surfaces inférieures et
supérieures d’une coupe fine avec un objectif à
sec (n
i
= 1.0); l’indication du mouvement de mise
au point fine (un trait = 3 µm): 18.5 et 12.5.
Donc d’ = 6 x 3 = 18 µm.
On a supposé que l’indice de réfraction de
l’objet est de n
o
= 1.5.
L’épaisseur est donc: d = 6 x 3 x 1.5 = 27 µm.
Marquage objet
Sera vissé au lieu d’un objectif (sans fig.). Par la
rotation d’un diamant à rainure abaissable, on
peut graver pour le marquage d’objet des
cercles de rayons variables sur le couvre-objet
ou sur la surface supérieure de l’objet.
Télémicroscopie
Il existe plusieurs types d’adaptateurs pour
l’utilisation de caméras vidéo (fig. 34).
Caméra avec bague d’adaptation filetée de type
c-mount et B-mount
Les bagues d’adaptation de type c-mount
peuvent s’installer sur tous les tubes photo. La
coupe sur le moniteur TV dépend de
l’adaptateur utilisé et de la taille de la puce
électronique de la caméra. Pour les tubes HC
FSA et HC 1TP le manchon photo (34.4) est
nécessaire.
Diagonale d’image filmée avec
Caméra Caméra Caméra Caméra
1 pouce
2
/
3
pouce
1
/
2
pouce
1
/
3
pouce
Sans agrandissement variable :
Adapteur c-mount 1x HC 16 11 8 6
Adapteur c-mount 0.63x HC – 17.5 12.7 9.5
Adapteur c-mount 0.5x HC – – 16 12
Adapteur c-mount 0.35x HC – – – 17.1
Adapteur c-mount 4x HC 4 2.8 2 1.5
Avec agrandissement variable (adaptateur TV Vario):
c-mount, 0.32 –1.6x HC – – 19
+)
– 5 18 – 3.8
B-mount, 0.5– 2.4x HC – – 16– 3.3 –
B-mount, 0.5– 2.4x HC – – – 12 –2.5
+)
Seulement à partir de facteur vario 0.42x!

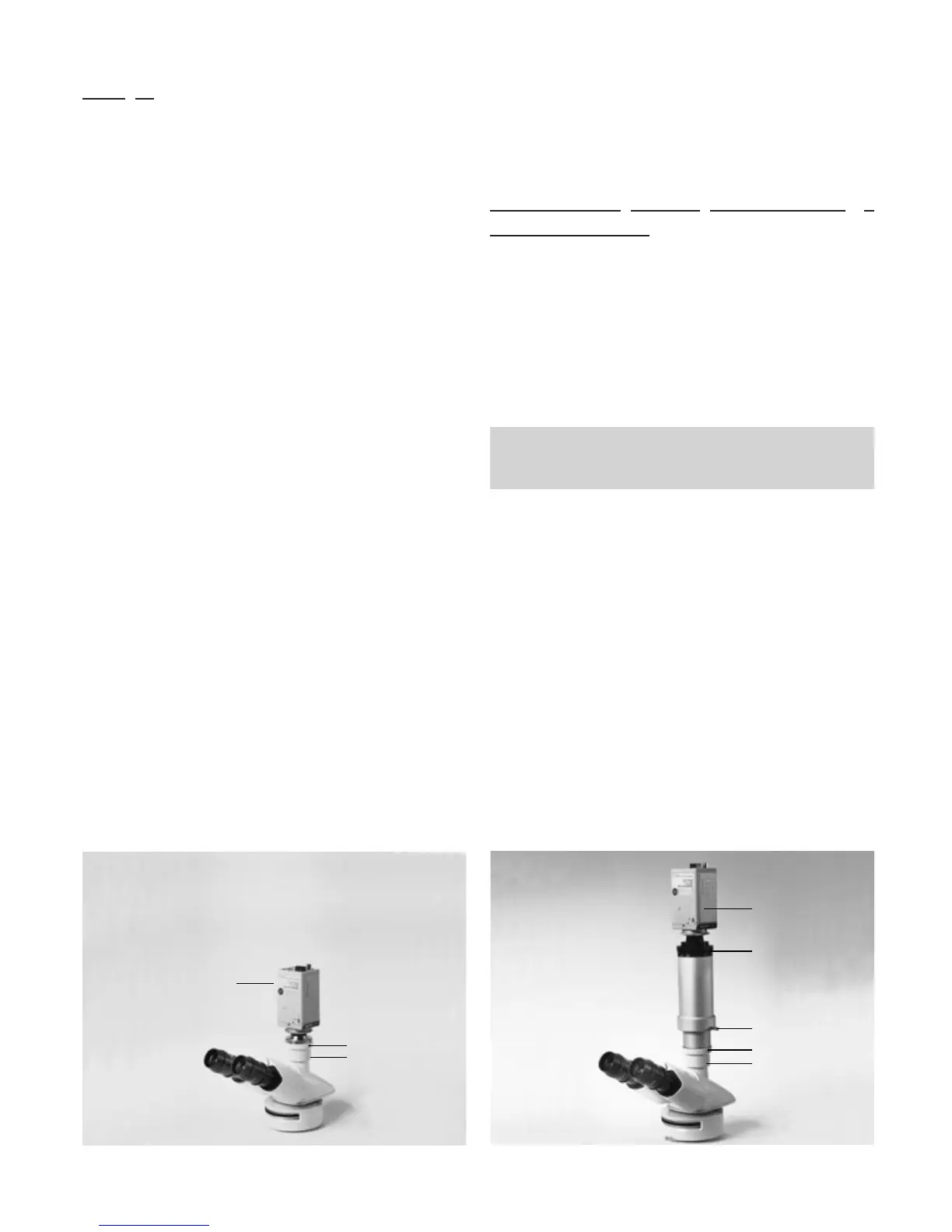

Fig. 34a, b Adaptateur c-mount sur un tube trinoculaire
1 Caméra TV, 2 Adaptateur c-mount, 3 Vis de blocage, 4 Manchon photo
3
4
1
a
3
4
1
2
v
b
