8
Montage und Beschreibung
der Komponenten
Achtung:
Mikroskop und Peripheriegeräte auf keinen
Fall bereits jetzt an die Steckdose anschlie-
ßen (S. 18 – 21).
Standort
Achtung:
Achten Sie darauf, daß die Umgebung des Ar-
beitsplatzes frei von Öl und chemischen Dämp-
fen ist. Erschütterungen, direkt einfallendes
Sonnenlicht und starke Temperaturschwankun-
gen stören bei Messungen bzw. bei mikrophoto-
graphischen Aufnahmen. Grundvoraussetzung
ist ein stabiler Gerätetisch optimaler Höhe
(70 – 80 cm). Kombiniert mit einem körperge-
rechten, mehrfach verstellbaren Stuhl, sind dies
die äußeren Voraussetzungen für ermüdungs-
freies Mikroskopieren.
Auspacken und Dokumente
Bitte vergleichen Sie die Lieferung sorgfältig mit
dem Packzettel oder Lieferschein oder Rech-
nung. Wir empfehlen dringend, eine Kopie die-
ser Dokumente mit der Anleitung aufzubewah-
ren, um z. B. bei späteren Nachbestellungen
oder Servicearbeiten Informationen über Liefer-
zeitpunkt und Lieferumfang zu haben. Bitte
darauf achten, daß keine Kleinteile im Verpak-
kungsmaterial verbleiben. Für umweltfreund-
liches Recycling weist unser Verpackungsmate-
rial z. T. Symbole auf.
Achtung:
Beim Herausheben des Mikroskopes aus der
Verpackung und beim Verschieben auf dem Ar-
beitstisch darauf achten, daß die empfindlichen,
erschütterungsdämpfenden Füßchen an der
Mikroskopunterseite nicht abgeschert werden!
!

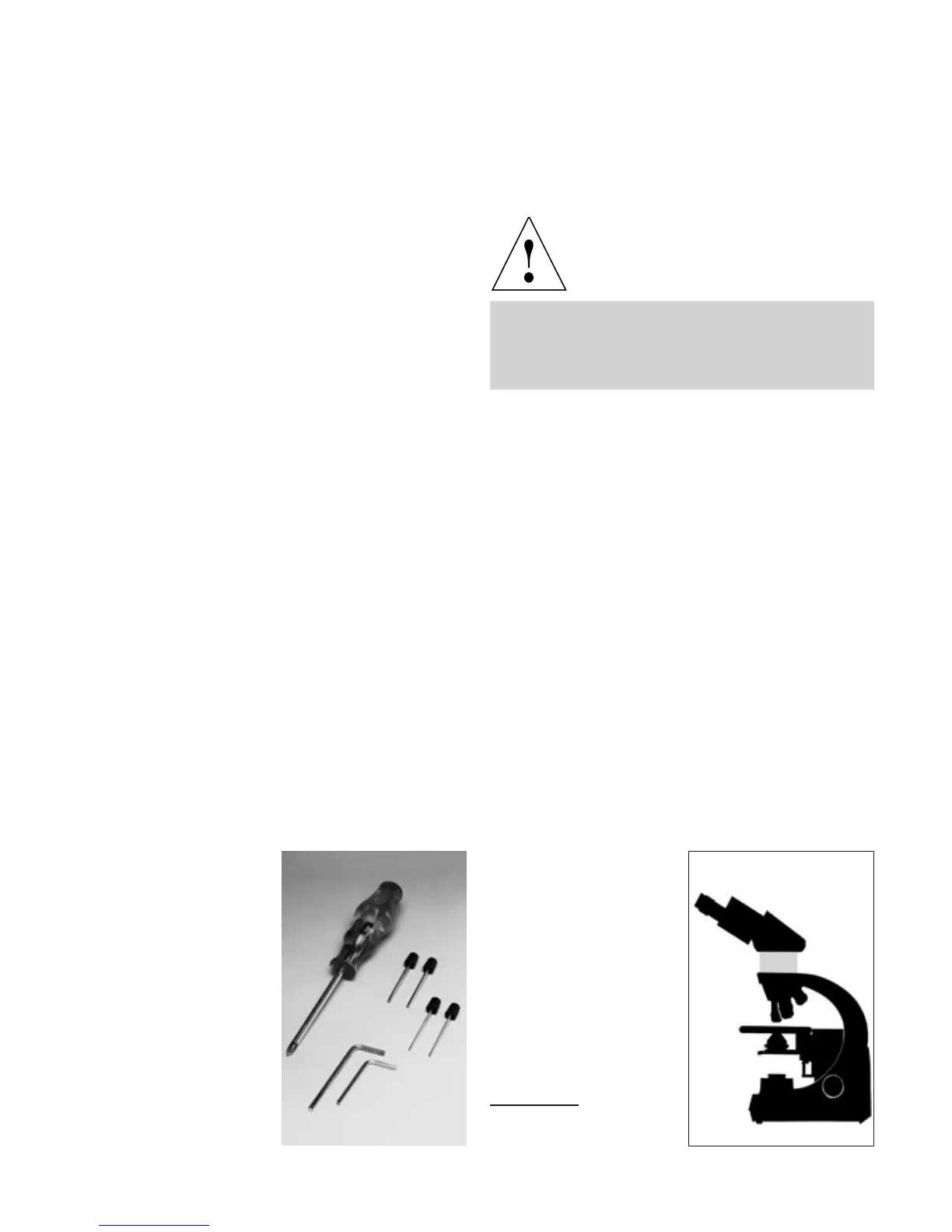

Abb. 1 Montagewerkzeuge
1 Sechskantschlüssel 3 mm
2
Sechskantschlüssel 2.5 mm*
(kurze Ausführung)
3 Zentrierschlüssel 1.5 mm*
4 Zentrierschlüssel
Kondensor UCL/UCLP 2 mm*
5 Kreuzschlitzschrauben-
dreher*
Abb. 2 Die wichtigsten
Mikroskopkomponenten
* nicht in allen Ausrüstungen
enthalten
!
54
3
12
Okulare
Tubus
Zwischensystem
Objektiv-
revolver
Objekt-
tisch
Kondensor
Stativ
Mikroskopfuß
Lichtquelle
