38
Justierung Kreuzstellung λ- und λ/4-Platte
Polarisatoren kreuzen: Objekt entfernen oder
Leerstelle im Präparat aufsuchen. Polarisator
drehen, bis max. Dunkelstellung im Okular
beobachtbar ist. Kompensatoren Lambda- (λ)
oder Viertel-Lambda-Platte (λ/4) oberhalb des
Polarisators (28.2) einstecken und nach links, bis
etwa zum Anschlag drehen. Optional ist auch
die Revolverscheibe (9.6) mit λ- und λ/4-Platte
bestückbar sowie λ-Platte in Schieber für
Kondensor CLP/PH.
Fehlermöglichkeiten
Polarisatoren durch starke Lichtquellen geschä-
digt (verfärbt) oder stark verschmutzt. Objektive
oder Kondensor durch mechanische Beschädi-
gung verspannt oder falscher Kondensor.
Strahlenteiler oder Filter zwischen den Polarisa-
toren. Einbettmittel oder Objektträger oder
Deckglas doppelbrechend. Weitere Fehlermög-
lichkeiten → S. 33.
!
Fluoreszenz
Achtung:
Lampe am externen Vorschaltgerät einschalten.
Hg-Lampen benötigen einige Minuten zum Errei-
chen der vollen Intensität, sie zünden in heißem
Zustand nicht mehr!
Filterblock mittels Schieber (31.10; 14.3) in den
Strahlengang bringen. Lichtsperre (31.9) öffnen.
Achtung:
Lichtquelle unbedingt sofort justieren, dazu
alternativ wie folgt abbilden (30; 32), entfällt
bei Lampenhaus 105/2 und 107 (ohne Zentrie-
rung).
Blendgefahr: Nie in den direkten Strahlen-
gang blicken oder in Verbindung mit Hg- oder
Xe-Lampen Reflektoren für Auflicht-Hellfeld
einschalten!
Brandgefahr: Mindestabstand der Lampen-
häuser 10 cm von brennbaren Gegenständen,
z. B. Tapeten, Vorhängen!

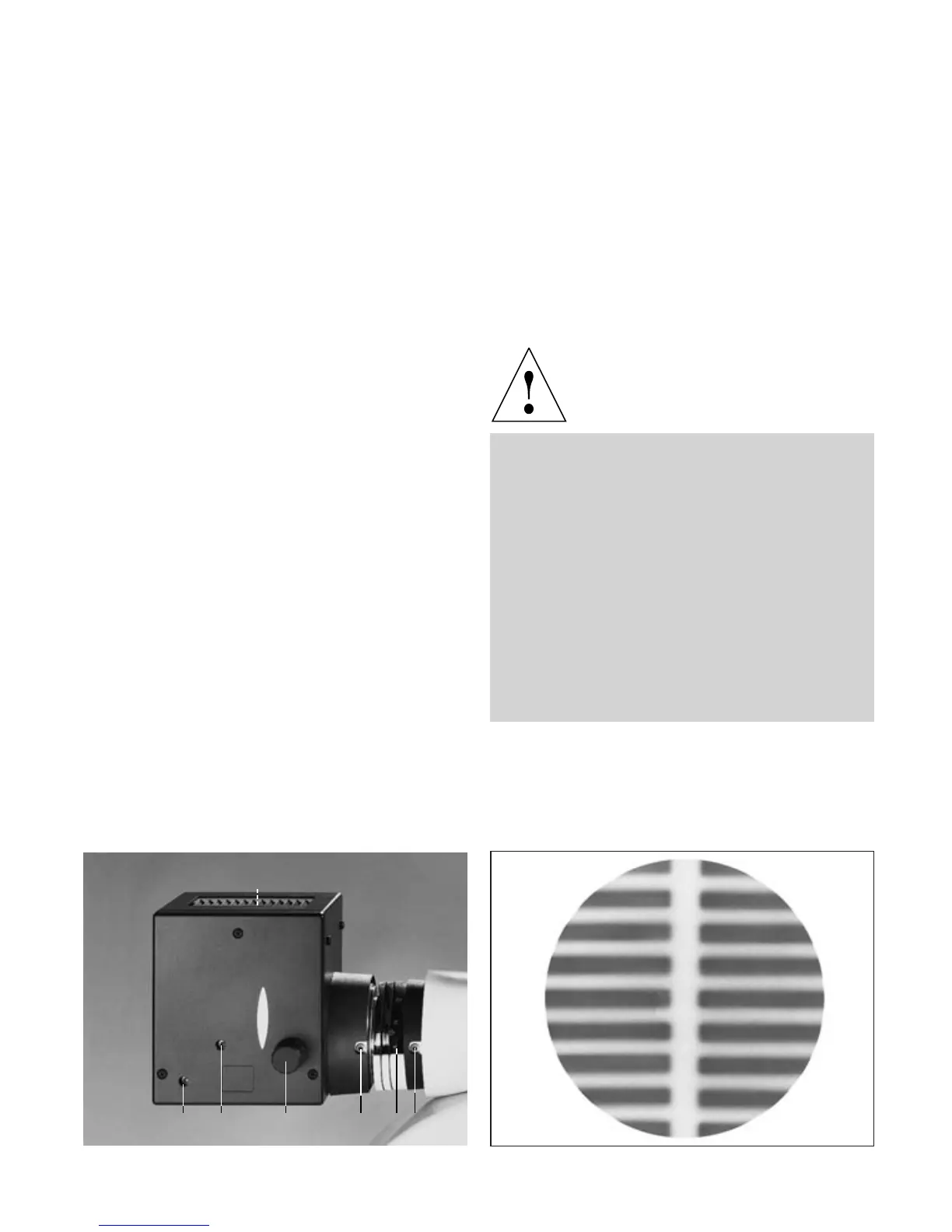

Abb. 29 Lampenhaus 106 (mit 12 V 100 W Halogenglühlampe)
1 Schraube zum Öffnen des Lampenhauses 106, 105/2 und 107,
2, 3 x-, y-Zentrierung der Lampe (Aufnahmen für Sechskant-
Zentrierschlüssel oder Schraubendreher 3 mm), 4 Kollektor-
Fokussierung, 5, 7 Klemmschraube zum Befestigen, 6 Filter-
halter (Zwischenstück)* (Pos. 2 – 4 entfallen bei Lampenhaus
105/2 und 107)
Abb. 30 Lampenhaus 106
Doppelbild des Lampenwendels, stark schematisiert: Das
Doppelbild ist in Wirklichkeit sehr kontrastarm, der helle
Überlappungsbereich ist breiter und unschärfer
1
423 5 6 7
