37
Schiefe Beleuchtung
Zum Erreichen eines reliefartigen Kontrastes:
DF-Schieber (Kondensor CL/PH: 7.7) nicht voll-
ständig einschieben bzw. Kondensorscheibe
(7.3) geringfügig aus der Pos. DF drehen
(Aperturblende offen).
Montage Polarisatoren*
Analysator: Tubus bzw. Zwischenmodul demon-
tieren (27.3) und Analysator (28.1) ins Stativ (über
den Objektivrevolver) einstecken (27.1), die
Orientierungsnut muß in den Orientierungsstift
(27.2) einrasten.
Optional ist auch ein Zwischentubus-Pol* mit
ein- und ausschaltbarem Analysator und Ber-
trandlinse verfügbar.
!
Polarisator: Filterhalter (28.4) anstelle des Filter-
magazins (11) aufstecken. Polarisator (28.3) in die
untere Öffnung einstecken.
Achtung:
Polarisator unbedingt mit der beschrifteten Sei-
te nach oben benutzen, da sonst das integrierte
Wärmeschutzfilter unwirksam ist und der Spezial-
Polarisator unbrauchbar wird (Verfärbung!).
Alternativ ist auch ein Polarisator verfügbar, der
unterhalb des Kondensors befestigt wird.*
Kondensor: Die Standard-Kondensoren CL/PH
und UCL 0.90/1.25 OIL S1 sind für Polarisation
nicht geeignet, da stärkere Verspannung der
Linsen möglich ist. Erforderlich sind der Pol-
Kondensor CLP/PH 0.85 S1 oder UCLP 0.85 S1,
die äußerlich bis auf die Beschriftung den Stan-
dard-Kondensoren gleichen.

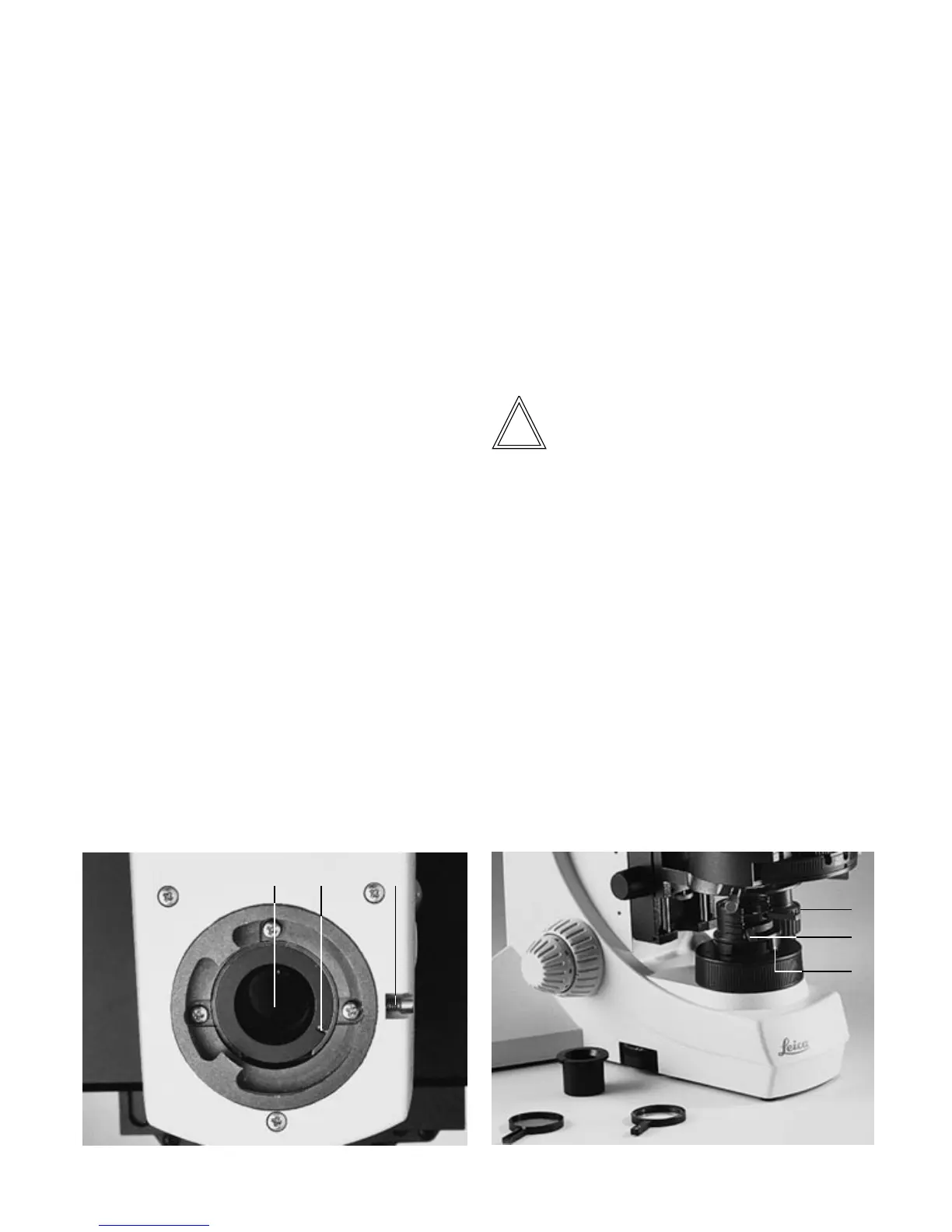

Abb. 27 Analysatoreinbau
1 Analysator (vgl. Abb. 28.1), 2 Orientierungsstift und -nut,
3 Klemmschraube für Tubus bzw. Zwischensystem
Abb. 28
1 Analysator, 2 λ- oder λ/4-Platte, 3 Polarisator, 4 Filterhalter
1 2 3
1
32
2
3
4
