Beisp iel
Ober- und Unterseite eines Dünnschliffes wur-
den mit einem Trockenobjektiv (n
i
= 1.0) fokus-
siert, Teilstrichanzeigen des mechanischen
Feintriebes (Teilstrichabstand = 3 µm): 18.5 und
12.5.
Also ist d’ = 6 x 3 = 18 µm.
Die Brechzahl der Objektstelle wurde mit n
o
= 1.5
angenommen.
Dicke d = 6 x 3 x 1.5 = 27 µm
Objektmarkierer
Er wird statt eines Objektivs eingeschraubt
(o. Abb.). Durch Drehen eines absenkbaren Ritz-
diamanten können zur Objektmarkierung Kreise
von variablem Radius ins Deckglas bzw. in die
Objektoberfläche graviert werden.
Fernsehmikroskopie
Zur Adaption von TV-Kameras stehen verschie-
dene Adapter zur Verfügung (Abb. 34).
Kameras mit c-mount- und B-mount-Objektiv-
g
ewinde
Die in folgender Tabelle aufgelisteten Adapter
können an allen trinokularen Phototuben ver-
wendet werden. Der Bildausschnitt auf dem
Monitor hängt von dem verwendeten Adapter
und von der Chipgröße der Kamera ab. Bei Tu-
ben HC FSA und HC 1TP ist der Photostutzen
(34.4) erforderlich.
Aufgenommene Bilddiagonale in mm bei
1-Zoll-
2
/
3
-Zoll-
1
/
2
-Zoll-
1
/
3
-Zoll-
Kamera Kamera Kamera Kamera
Ohne variable Vergrößerung:
c-mount-Adapter 1x HC 16 11 8 6
c-mount-Adapter 0.63x HC – 17.5 12.7 9.5
c-mount-Adapter 0.5x HC – – 16 12
c-mount-Adapter 0.35x HC – – – 17.1
c-mount-Adapter 4x HC 4 2.8 2 1.5
Mit variabler Vergrößerung (Vario TV-Adapter):
c-mount, 0.32 –1.6x HC – – 19
+)
– 5 18 – 3.8
B-mount, 0.5– 2.4x HC
– – 16– 3.3 –
B-mount, 0.5– 2.4x HC
– – – 12 –2.5
+)
erst ab Vario-Faktor 0.42x
!

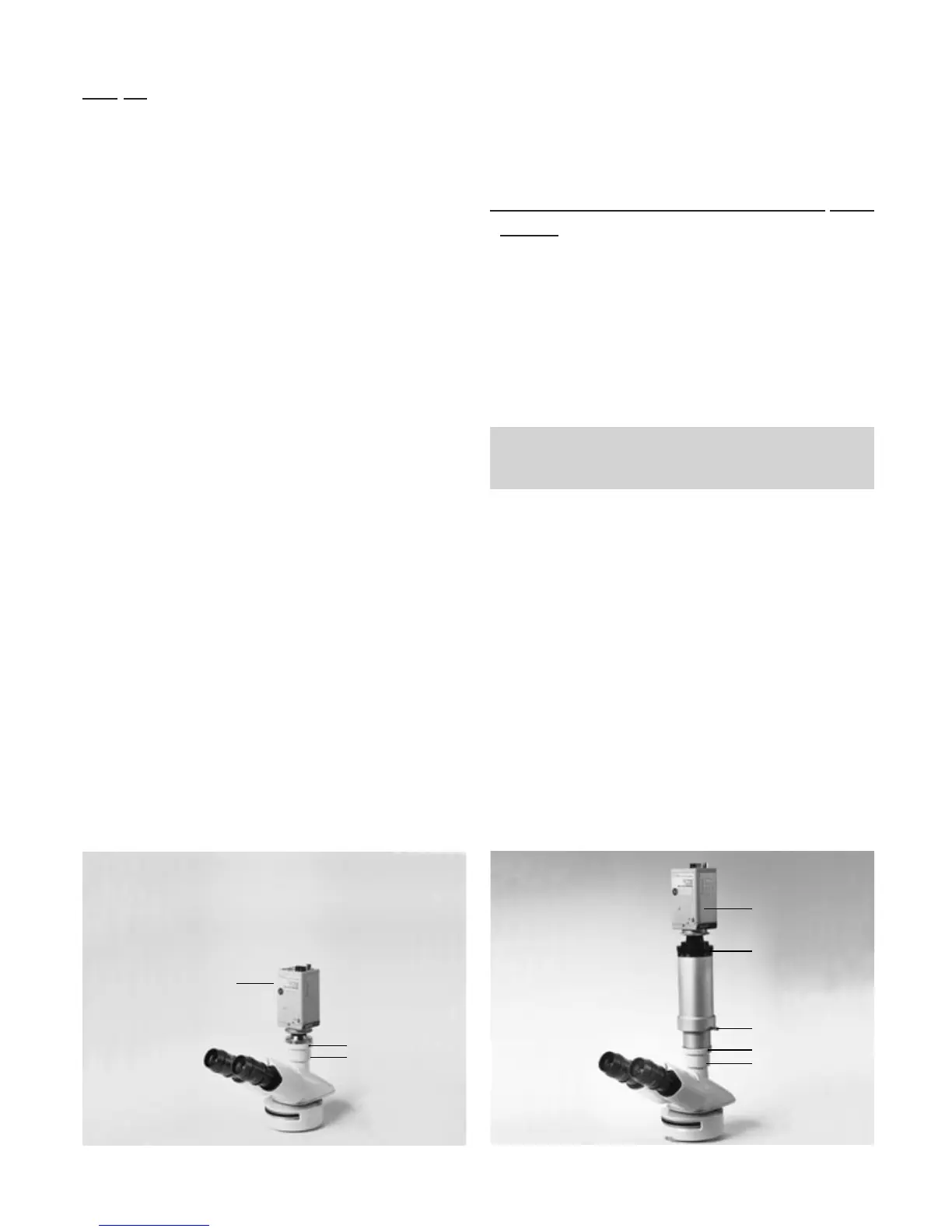

Abb. 34a, b C-mount-Adapter am Trinokular-Tubus
1 TV-Kamera, 2 Adapter mit c-mount-Gewinde (oder B-mount-Bajonett), 3 Klemmschraube, 4 Photostutzen, v Variosystem
(Zoom)
3
4
1
a
3
4
1
2
v
b
