37
Si l’ouverture de l’objectif dépasse la valeur
limite de 0.75, on obtient alors une image
identique à celle en fond clair; le même
phénomène se confirme en cas de décentrage
important du condenseur.
Eclairage oblique
Pour obtenir un contraste de type différent:
placer le coulisseau DF (condenseur CL/PH; 7.7)
pas entièrement dans son logement, ou sortir
légèrement le disque de condenseur (7.3) de la
position DF (ouvrir le diaphragme d’ouverture).
Montage des polariseurs*
Analyseur: démonter le tube et, le cas échéant,
le module intermédiaire (27.3) et introduire
l’analyseur (28.1) dans le statif (27.1) (par
le revolver porte-objectifs); la rainure
d’orientation (27.2) doit bien rentrer dans le
cliquet.
Il existe en option un tube intermédiaire Pol*
avec analyseur escamotable et lentille de
Bertrand.
!
Polariseur: installer le porte-filtre (28.4) à la
place du magasin de filtres (11). Introduire le
polariseur (28.3) dans le logement inférieur.
Attention:
Il faut le placer avec la face portant les
inscriptions vers le haut, sans quoi le filtre
anticalorifique intégré est inefficace, et le
polariseur spécial devient inutilisable (dé-
coloration).
Il existe un polariseur (option) qui se fixe sous le
condenseur.*
Condenseur: Les condenseurs standard CL/PH
et UCL 0.90/1.25 huile S1 ne sont pas adaptés à
la polarisation car de très fortes tensions de
leurs lentilles sont possibles. Les condenseurs
Pol CLP/PH 0.85 S1 et UCLP 0.85 S1 sont donc
indispensables; vus de l’extérieur, ils
ressemblent exactement aux condenseurs
standard, si ce n’est leurs inscriptions.

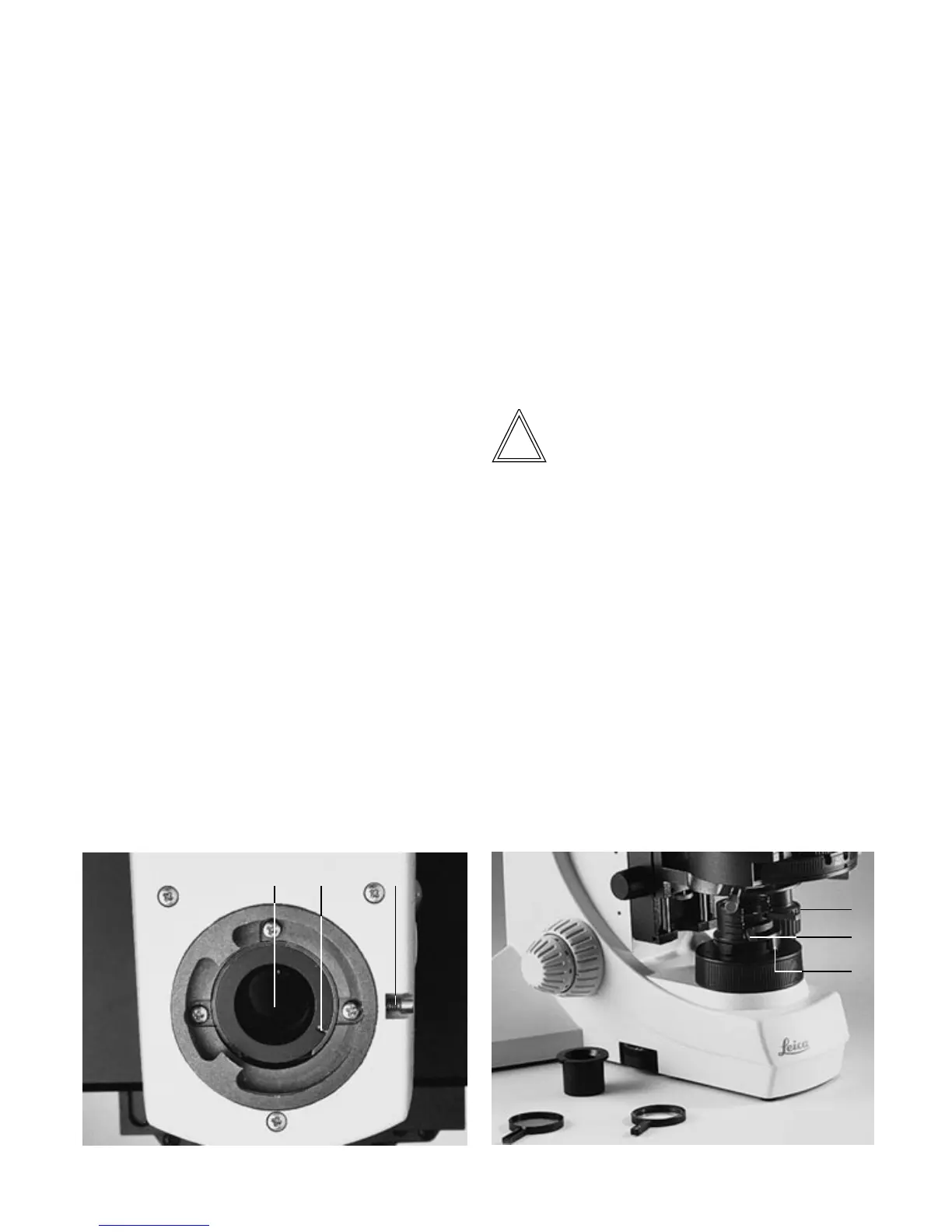

Fig. 27 Montage de l’analyseur
1 Analyseur (fig. 28.1), 2 Pointe d’orientation et rainure,
3 Vis de fixation pour les tubes ou les systèmes
intermédiaires
Fig. 28
1 Analyseur, 2 Lame Lambda ou Lambda/4, 3 Polariseur,
4 Porte-filtres
1 2 3
1
32
2
3
4
